Disk Shelf 후면 패널

Disk Shelf 후면 패널은 전원 공급 장치, 팬, IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 및 표시등으로 구성됩니다.

그림 9  Oracle Storage Drive Enclosure DE2-24P 후면 패널

그림 범례 1 팬 모듈이 포함된 전원 공급 장치 0 2 I/O 모듈 1 3 I/O 모듈 0 4 팬 모듈이 포함된 전원 공급 장치 1

그림 10  Oracle Storage Drive Enclosure DE2-24C 후면 패널

그림 범례 1 전원 공급 장치 필러 패널, 슬롯 0 2 팬 모듈이 포함된 전원 공급 장치 1 3 팬 모듈이 포함된 전원 공급 장치 2 4 전원 공급 장치 필러 패널, 슬롯 3 5 I/O 모듈 필러 패널 6 I/O 모듈 0 7 I/O 모듈 필러 패널 8 I/O 모듈 1

그림 11  Sun Disk Shelf 후면 패널

그림 범례 1 팬이 내장된 전원 공급 장치 모듈. 전원 공급 장치 0은 왼쪽에 있고 전원 공급 장치 1은 오른쪽에 있습니다. 2 이동식 SIM(SAS 인터페이스 모듈) 보드. SIM 0은 왼쪽에 있고 SIM 1은 오른쪽에 있습니다.

I/O 모듈 표시기

IOM(I/O 모듈)이 있는 Disk Shelf는 다음과 같습니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

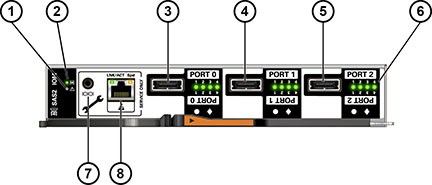

그림 12  DE2 Drive Enclosure I/O 모듈 표시기

그림 범례 1 결함/위치 표시기 2 전원/OK 표시기 3 SAS-2 포트 0 4 SAS-2 포트 1 5 SAS-2 포트 2 6 호스트 포트 작동 표시기 7 Oracle Service 전용 8 Oracle Service 전용

SIM 보드 표시기

다음 그림은 Sun Disk Shelf의 SIM 보드 표시기를 보여줍니다.

그림 13  Sun Disk Shelf SIM 보드 표시기

그림 범례 1 AC 전원 표시기 2 DC 전원 표시기 3 팬 결함 표시기 4 전원 공급 장치 결함 표시기 5 범용 전원 커넥터 6 전원 스위치 7 포트 결함 표시기 8 포트 OK 표시기 9 SIM 보드 OK 표시기(녹색)/SIM 보드 결함 표시기(주황색) 10 SIM 로케이터 표시기

전원 공급 장치 표시기

다음 그림은 다음 Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

그림 14  DE2 Drive Enclosure 전원 공급 장치 표시기

그림 범례 1 DC 전원 오류 표시기 2 팬 결함 표시기 3 AC 전원 오류 표시기 4 전원 공급 장치 상태 표시기 5 전원 켜짐/꺼짐 스위치 6 범용 전원 입력 커넥터 7 전원 코드 고정 끈

다음 그림은 Sun Disk Shelf의 팬 모듈 표시기가 있는 전원 공급 장치를 보여줍니다.

그림 15  Sun Disk Shelf 전원 공급 장치 및 팬 모듈 표시기

그림 범례 1 냉각 팬 상태 표시기 2 AC 전원 상태 표시기 3 DC 전원 상태 표시기 4 전원 공급 장치 상태 표시기 5 전원 켜짐/꺼짐 스위치 6 전원 코드 고정 끈 7 범용 전원 입력 커넥터 8 오른쪽 배출 암 및 고정 나사 래치
