7120 컨트롤러 개요

이 절에서는 Oracle ZFS Storage 7120 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 Installing a 7x20 Controller를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서를 참조하십시오.

7120 물리적 사양

7120 컨트롤러 2U 섀시 치수는 다음과 같습니다.

치수 측정값 치수 측정값 높이 87.6mm/3.45인치 깊이 765.25mm/30.13인치 너비 436.8mm/17.2인치 무게 29.54kg/65파운드

최신 구성 요소 사양은 https://www.oracle.com/storage/nas/index.html을 참조하십시오.

7120 전기 사양

다음 목록은 7120의 전기 사양을 보여줍니다. 나열된 전력 소모량은 전원 공급 장치의 최대 정격 전력 소모량입니다. 해당 소비량은 어플라이언스의 실제 정격 전력 소비량이 아닙니다.

커넥터

• 110-220v 콘센트에서 작동하는 C13 커넥터 2개

입력

• 공칭 주파수: 50/60Hz

• 정상 전압 범위: 100-120/200-240 VAC

• 최대 전류 AC RMS: 13.8A @ 100 VAC

• AC 작동 범위: 90-264 VAC

출력

• 3.3 VDC STBY: 3.0A

• +12 VDC: 86.7A

전력 소모량

• 최대 소비 전력: 1235.3W

• 최대 열 출력: 4212BTU/시

• 볼트 암페어 정격: 1261 VA @ 240 VAC, 0.98P.F

7120 전면 패널 구성 요소

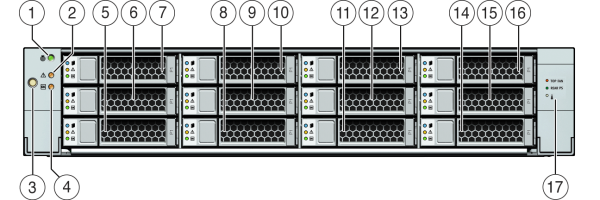

다음 그림과 범례는 전면 패널과 드라이브 위치를 보여줍니다. Logzilla 3.5" SSD는 슬롯 3에 속하며 내부 Sun Aura 플래시 HBA Logzilla를 사용하여 구성된 컨트롤러에서 지원되지 않습니다.

그림 31  7120 컨트롤러 전면 패널

그림 범례 1 로케이터 LED/버튼(흰색) 2 서비스 작업 요청 LED(주황색) 3 전원 버튼 4 전원/OK LED(녹색) 5 HDD 0 6 HDD 1 7 HDD 2 8 HDD 또는 SSD 3 9 HDD 4 10 HDD 5 11 HDD 6 12 HDD 7 13 HDD 8 14 HDD 9 15 HDD 10 16 HDD 11 17 드라이브 맵

7120 후면 패널 구성 요소

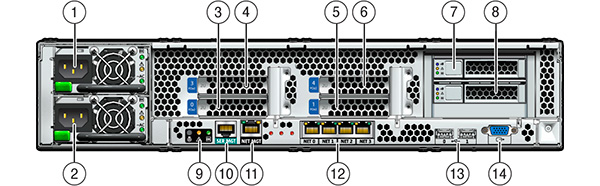

다음 그림과 범례는 후면 패널을 보여줍니다.

그림 32  7120 컨트롤러 후면 패널

그림 범례 1 전원 공급 장치 1 2 전원 공급 장치 0 3 PCIe 0 4 PCIe 3 5 PCIe 1 6 PCIe 4 7 부트 HDD 1 8 부트 HDD 0 9 후면 패널 시스템 상태 LED 10 직렬 관리 포트 11 네트워크 관리 포트 12 기가비트 이더넷 포트 NET 0, 1, 2, 3 13 USB 2.0 포트(0, 1) 14 HD15 비디오 포트

7120 컨트롤러에는 다음 포트가 있습니다.

• 이더넷 포트 - 10/100/1000 Mbit/초에서 작동하는 마더보드에는 4개의 RJ-45 기가비트 이더넷 포트(NET0, NET1, NET2, NET3)가 있습니다. 이러한 네트워크 인터페이스는 사용하기 전에 구성해야 합니다.

• 네트워크 관리 포트 - 네트워크 관리 커넥터(NET MGT)는 RJ-45 포트로, SP 콘솔에 대한 대체 단말기 인터페이스를 제공합니다.



• 직렬 관리 포트 - 직렬 관리 커넥터(SER MGT)는 RJ-45 포트로, SP 콘솔에 대한 단말기 연결을 제공합니다.
