Oracle® ZFS Storage Appliance 설치 설명서

인쇄 보기 종료

업데이트 날짜: 2016년 2월



7420 컨트롤러 개요

이 절에서는 Oracle ZFS Storage 7420 컨트롤러에 대한 개요를 제공합니다. 설치 지침은 Installing a 7x20 Controller를 참조하십시오. 서비스 지침은 Oracle ZFS Storage Appliance 고객 서비스 설명서를 참조하십시오.

7420 물리적 사양

7420 컨트롤러 3U 섀시 치수는 다음과 같습니다.

치수
측정값
치수
측정값
높이
13.3cm/5.25인치
깊이
70.6cm/27.8인치
너비
43.7cm/17.19인치
무게
16.36kg/96파운드

7420 전기 사양

다음 목록은 7420 컨트롤러의 전기 사양을 보여줍니다.


주 -  나열된 전력 소모량은 전원 공급 장치의 최대 정격 전력 소모량이며 어플라이언스의 실제 정격 전력 소모량이 아닙니다.

입력

  • 공칭 주파수: 50/60Hz

  • AC 작동 범위: 100~127VAC(CPU 2개) 및 200~240VAC(CPU 2~4개)

  • 최대 전류 AC RMS: 12A @ 100 VAC / 12A @ 200 VAC

전력 소모량

  • 최대 소비 전력: 1800W

  • 최대 열 출력: 6143BTU/시

  • 볼트 암페어 정격: 1837 VA @ 240 VAC, 0.98P.F.

7420 구성 옵션

Sun ZFS Storage 7420 Appliance는 고가용성 클러스터 구성의 독립형 스토리지 컨트롤러 또는 2개의 스토리지 컨트롤러와 1 - 36개의 Disk Shelf로 구성됩니다. 다음 표에서는 7420 구성 옵션에 대해 설명합니다.


주 -  7420 M2 컨트롤러는 7420 컨트롤러와 함께 클러스터화할 수 없습니다.
제품 ID
CPU
DIMM
Readzilla
부트 드라이브
7420 M2
4x8코어, 2.0GHz
8GB, 16GB
1.6TB SAS
900GB SAS
7420 M2
4x10코어, 2.40GHz
8GB, 16GB
1.6TB SAS
900GB SAS
7420
4x8코어, 2.0GHz
8GB, 16GB
512GB SATA
500GB SATA
7420
4x10코어, 2.40GHz
8GB, 16GB
512GB SATA
500GB SATA

BUI 유지 관리 화면에서 제품 ID를 확인하거나 CLI configuration version show 명령을 사용하여 구성을 식별할 수 있습니다. 부트 드라이브에 있는 실제 레이블을 확인할 수도 있습니다.

최신 구성 요소 사양은 https://www.oracle.com/storage/nas/index.html을 참조하십시오.

7420 전면 패널 구성 요소

그림 25  7420 전면 패널

image:컨트롤러 전면의 LED 및 구성 요소를 보여주는 그림
그림 범례
1 로케이터 LED 및 버튼(흰색)
2 서비스 요청 LED(주황색)
3 전원/OK LED(녹색)
4 전원 버튼
5 SP(서비스 프로세서) OK LED(녹색)
6 팬/CPU/메모리 서비스 요청 LED
7 PS(전원 공급 장치) 서비스 요청 LED
8 과열 경고 LED
9 USB 2.0 커넥터
10 DB-15 비디오 커넥터
11 부트 드라이브 0(미러링됨)
12 부트 드라이브 1(미러링됨)
13 SSD 2(선택 사항)
14 SSD 3(선택 사항)
15 SSD 4(선택 사항)
16 SSD 5(선택 사항)

미러링된 쌍으로 구성된 7420 M2의 슬롯 0 및 1에는 2개의 900GB SAS-2 시스템 부트 드라이브가 있습니다. 최대 4개의 1.6TB SAS-2 Readzilla SSD는 슬롯 2~5를 순서대로 채울 수 있습니다. 7420 M2 클러스터에서 각 컨트롤러에 설치된 SSD(반도체 드라이브) 수는 다를 수 있습니다.

미러링된 쌍으로 구성된 7420 컨트롤러의 슬롯 0 및 1에는 2개의 500GB SATA 시스템 부트 드라이브가 있습니다. 선택적으로 0, 2, 3 또는 4개의 512GB SSD가 슬롯 2~5를 순서대로 채울 수 있습니다. 7420 클러스터에서 두 컨트롤러에 설치된 SSD 수는 일치해야 합니다.

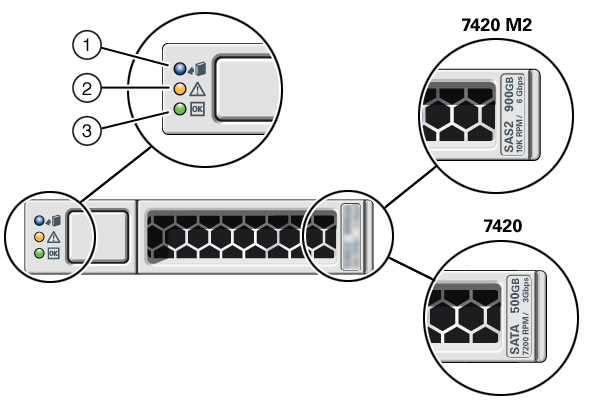

그림 26  SAS-2 및 SATA 부트 드라이브 LED

image:시스템 드라이브에 있는 LED의 세부 사항을 보여주는 그림
그림 범례
1 제거 준비(파란색)
2 서비스 작업 요청(주황색)
3 OK/작동(녹색)

7420 후면 패널 구성 요소

다음 그림은 컨트롤러의 후면 패널을 보여줍니다. 기본 구성 HBA는 이 그림에 표시되어 있지 않습니다.

PCIe 카드에 대한 자세한 내용은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 7420 PCIe 옵션을 참조하십시오.

그림 27  7420 컨트롤러 후면 패널

image:컨트롤러 후면 패널 구성 요소를 보여주는 그림
그림 범례
1 전원 공급 장치 0 상태 LED OK: 녹색 전원 공급 장치 실패: 주황색 AC OK: 녹색
2 전원 공급 장치 0 AC 입력
3 전원 공급 장치 1 상태 LED OK: 녹색 전원 공급 장치 실패: 주황색 AC OK: 녹색
4 전원 공급 장치 1 AC 입력
5 시스템 상태 LED 전원: 녹색 주의: 주황색 위치: 흰색
6 PCIe 슬롯 0-4
7 클러스터 카드 슬롯
8 네트워크(NET) 10/100/1000포트: NET0-NET3
9 USB 2.0 포트
10 PCIe 슬롯 5-9
11 네트워크 관리(NET MGT) 포트
12 직렬 관리(SER MGT) 포트
13 DB-15 비디오 커넥터
