Disk Shelf 개요

Oracle Disk Shelf는 확장된 스토리지를 제공하는 고가용성 SAS(직렬 연결 SCSI) 장치입니다. 드라이브, 컨트롤러 및 기타 Disk Shelf에 연결하기 위한 IOM(I/O 모듈) 또는 SIM(SAS 인터페이스 모듈) 보드, 팬 모듈이 포함된 이중 로드 공유 전원 공급 장치를 비롯한 기본 구성 요소는 핫 스왑이 가능합니다. 이 장치는 단일 오류 지점이 없는 내결함성 환경을 제공합니다. 구성 요소 상태는 Disk Shelf에 있는 표시등과 BUI의 Maintenance(유지 관리) > Hardware(하드웨어) 화면을 통해 확인할 수 있습니다.

Disk Shelf 구성 요소 교체에 대한 절차 정보는 Oracle ZFS Storage Appliance 고객 서비스 설명서의 Disk Shelf 하드웨어 교체를 참조하십시오.

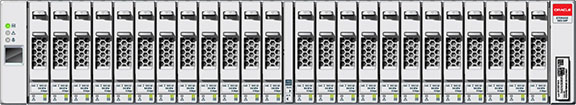

그림 1  Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P는 24 2.5" SAS-2 드라이브를 지원하는 2U 섀시입니다. 고성능 HDD는 안정적인 스토리지를 제공하며, SSD는 빨라진 쓰기 작업을 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

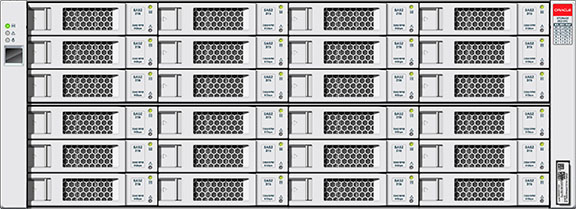

그림 2  Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 빨라진 쓰기 작업을 제공하며, 고성능 HDD는 안정적인 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 IOM(I/O 모듈) 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.

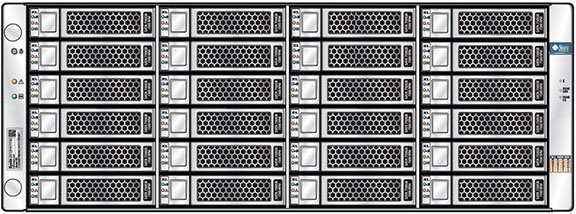

그림 3  Sun Disk Shelf 24x3.5" SAS-2

Sun Disk Shelf는 24 3.5" SAS-2 드라이브를 지원하는 4U 섀시입니다. SSD는 빨라진 쓰기 작업을 제공하며, 고성능 HDD는 안정적인 스토리지를 제공합니다. 이 Disk Shelf는 이중 예비 SIM(SAS 인터페이스 모듈) 보드 및 팬 모듈이 포함된 이중 전원 공급 장치를 제공합니다.
