Disk Shelf 및 컨트롤러 케이블을 연결하는 방법
다음 절차를 수행하여 스토리지 컨트롤러와 Disk Shelf 간에 케이블을 연결할 수 있습니다.
어플라이언스에 대한 케이블 연결 구성은 컨트롤러 및 Disk Shelf의 개수와 유형, 시스템의 HBA(호스트 버스 어댑터) 개수에 따라 다릅니다. Disk Shelf는 데이지 체인으로 연결된 SAS(직렬 연결 SCSI) 케이블을 사용하여 다른 Disk Shelf에 연결됩니다. 컨트롤러는 컨트롤러의 지정된 PCIe 슬롯에 있는 HBA를 통해 연결되는 보다 긴 SAS 케이블을 사용하여 각 Disk Shelf 체인에 연결됩니다. 클러스터형 컨트롤러는 중복 통신 채널을 제공하는 3개의 이더넷 케이블(직렬 연결 2개와 이더넷 연결 1개)을 통해 연결됩니다. 어플라이언스용으로 설계된 케이블 연결 방법으로 상향식 케이블 연결이 있는데, 이는 최적의 안전, 최적의 로드 분배 및 성능을 위한 전략적 슬롯 배치, 클러스터형 컨트롤러를 위한 인터페이스 중복성을 통해 단일 오류 지점이 없도록 보장하면서 확장을 용이하게 해줍니다.
- Oracle ZFS Storage Appliance 케이블 연결 설명서에서 사용 중인 시스템에 적합한 케이블 연결 구성을 찾습니다.
-
케이블을 Disk Shelf 간에 연결하고 스토리지 컨트롤러와 Disk Shelf 간에 연결합니다.
클러스터형 컨트롤러의 경우 Oracle ZFS Storage Appliance 케이블 연결 설명서의 클러스터 케이블 연결에 설명된 대로 클러스터 케이블을 연결해야 합니다.

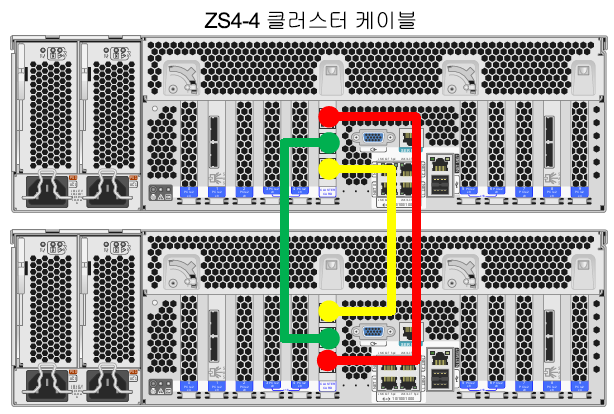

다음 그림은 클러스터형 Oracle ZFS Storage ZS4-4 컨트롤러 2개의 클러스터 케이블 연결을 보여줍니다.

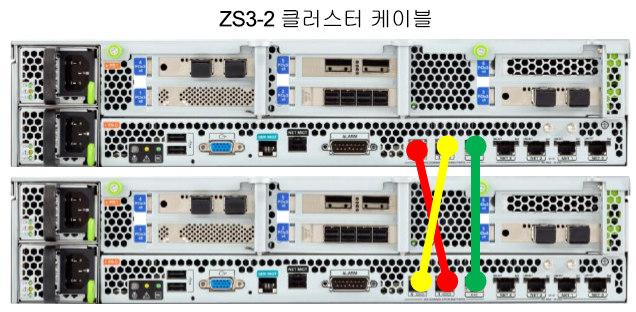

다음 그림은 클러스터형 Oracle ZFS Storage ZS3-2 컨트롤러 2개의 클러스터 케이블 연결을 보여줍니다.

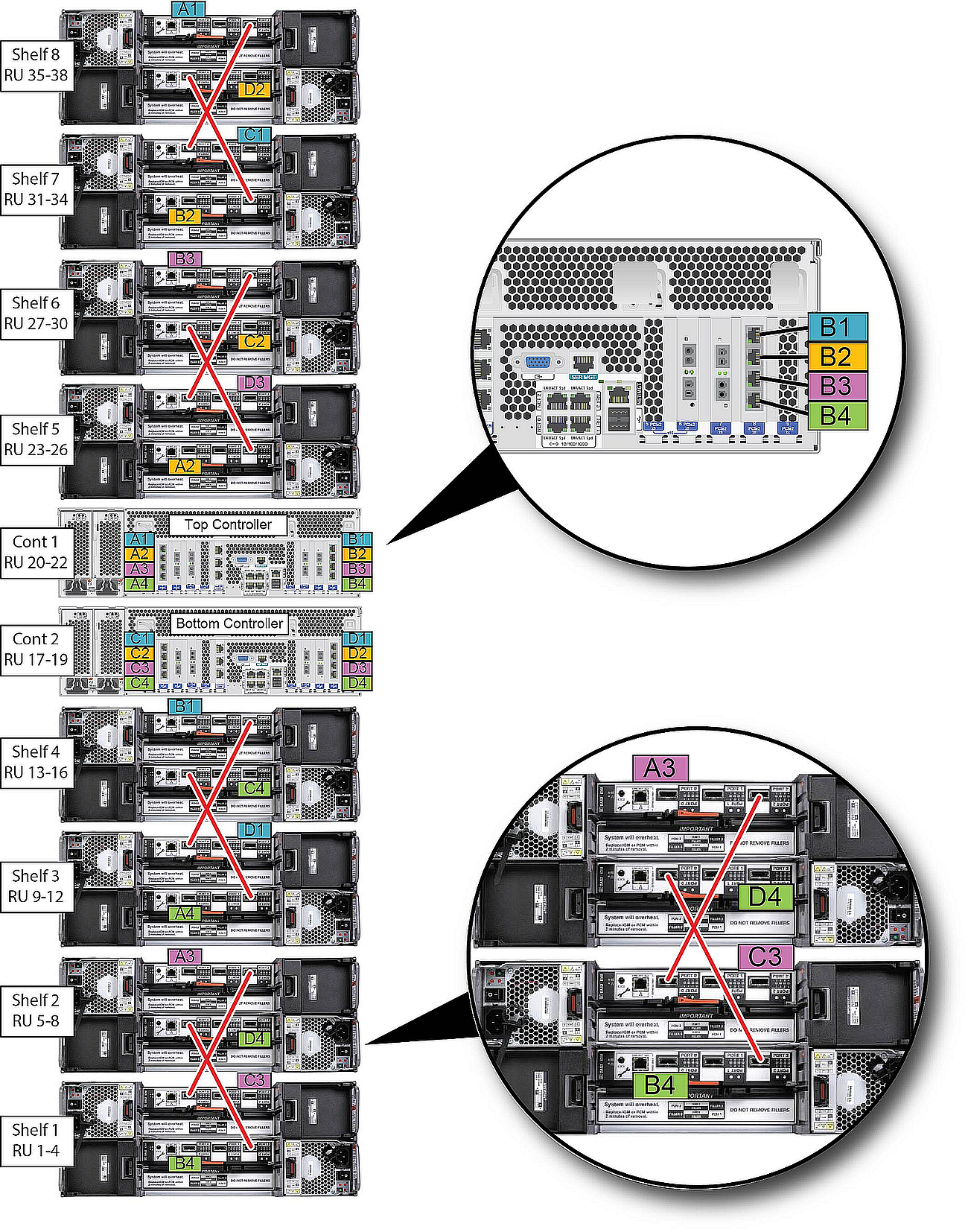

다음 그림은 클러스터형 Oracle ZFS Storage ZS4-4 컨트롤러 2개와 DE2-24C Disk Shelf 8개의 케이블 연결을 보여줍니다. "RU nn"은 캐비닛 안의 랙 장치 번호를 나타냅니다. 색상이 지정된 문자와 숫자(A1, B1 등)는 컨트롤러와 Disk Shelf 체인 간 각 SAS 케이블 연결의 양 끝을 표시합니다. 권장되는 대로 컨트롤러는 캐비닛 중간에 있습니다.
