Disk Shelf 전면 패널

Oracle ZFS Storage Disk Shelf의 전면 패널은 드라이브와 표시등으로 구성됩니다.

드라이브 위치

다음 그림은 드라이브의 위치를 보여줍니다.

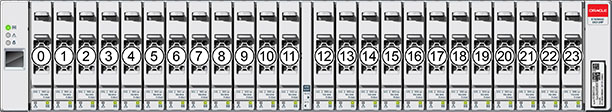

그림 4  Oracle Storage Drive Enclosure DE2-24P 드라이브 위치

image:DE2-24P 드라이브 번호를 보여주는 그림

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.

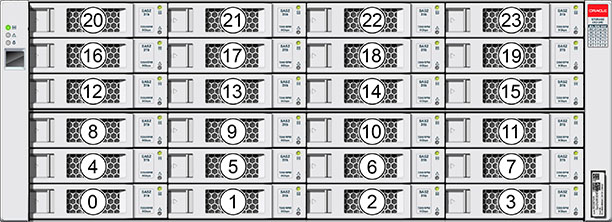

그림 5  Oracle Storage Drive Enclosure DE2-24C and Sun Disk Shelf 드라이브 위치

image:DE2-24C 및 Sun Disk Shelf 드라이브 번호를 보여주는 그림

Disk Shelf당 최대 4개의 Logzilla SSD가 지원됩니다.

Logzilla SSD는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다. (Oracle Storage Drive Enclosure DE2-24C가 표시되며 두 모델을 나타냅니다.)

전면 패널 표시기

다음 그림은 전면 패널 표시기를 보여줍니다.

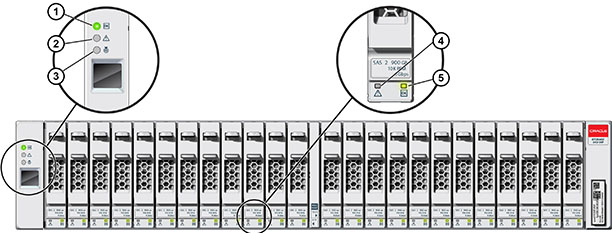

그림 6  Oracle Storage Drive Enclosure DE2-24P 상태 표시기

image:Drive Enclosure 및 드라이브 LED를 보여주는 그림
그림 범례
1 시스템 전원 표시기
2 모듈 결함 표시기
3 위치 표시기
4 전원/작동 표시기
5 드라이브 결함 표시기

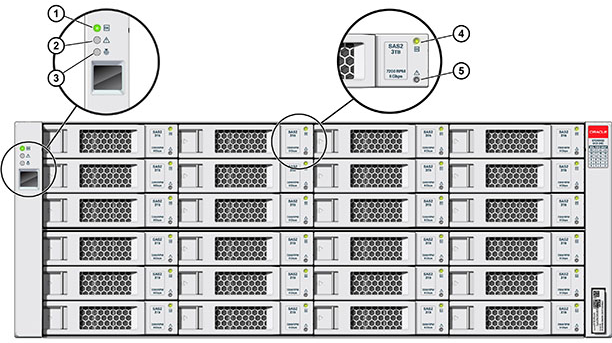

그림 7  Oracle Storage Drive Enclosure DE2-24C 상태 표시기

image:DE2-24C Drive Enclosure 및 드라이브 LED를 보여주는 그림
그림 범례
1 시스템 전원 표시기
2 모듈 결함 표시기
3 위치 표시기
4 전원/작동 표시기
5 드라이브 결함 표시기

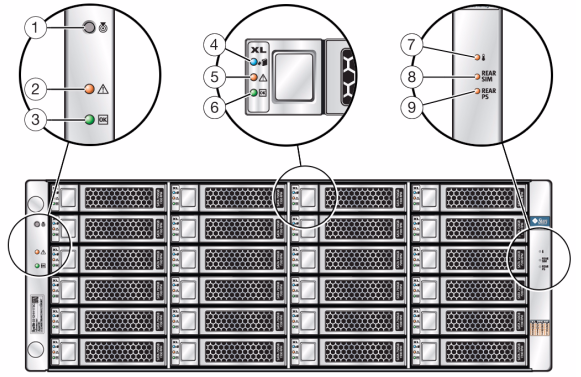

그림 8  Sun Disk Shelf 상태 표시기

image:Sun Disk Shelf LED 및 표시기를 보여주는 그림
그림 범례
1 위치 버튼 및 표시기
2 시스템 결함 표시기
3 시스템 전원 표시기
4 디스크 제거 준비 완료 표시기
5 디스크 결함 표시기
6 디스크 작동 표시기
7 과열 경고 표시기
8 SIM 보드 결함 표시기
9 전원 공급 장치 결함 표시기
