Puertos y conexiones de cables posteriores
En la siguiente figura, se muestran las ubicaciones de los puertos y conectores de cables de la parte posterior de Oracle Server X6-2L, y los cables y dispositivos que, generalmente, se conectan.

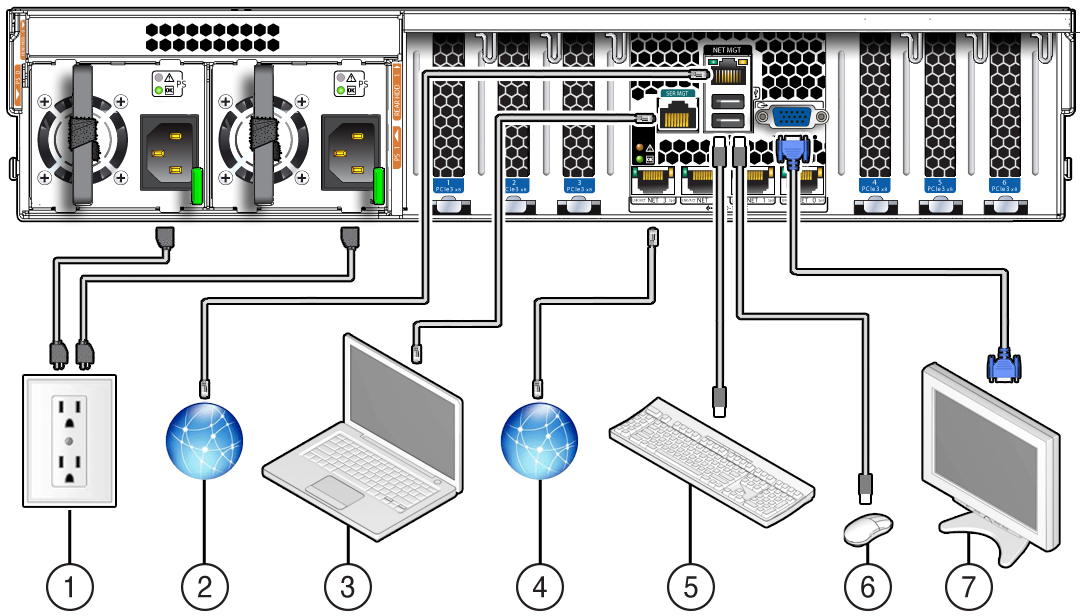

Figura 27 Referencia de cableado en panel posterior
|
|
|
1 |
Alimentación de entrada de la fuente de alimentación 0
Alimentación de entrada de la fuente de alimentación 1 |
El servidor tiene dos conectores de fuente de alimentación, uno para cada fuente de alimentación.
No conecte cables de alimentación a las fuentes de alimentación hasta que haya terminado de conectar los cables de datos al servidor. Cuando los cables de corriente alterna se conectan a la fuente de alimentación, el servidor empieza a funcionar en modo de energía en espera y se inicializa el procesador de servicio de Oracle ILOM. Posiblemente se pierdan los mensajes del sistema después de 60 segundos si el servidor no se conecta a un terminal, una PC o una estación de trabajo.
Notas -
Oracle ILOM emite una señal de fallo en cualquier fuente de alimentación instalada que no esté conectada a una fuente de CA, ya que esto indica una pérdida de redundancia.
|
2 |
Puerto de gestión de red (NET MGT) |
El puerto NET MGT del procesador de servicio es una conexión opcional al procesador de servicio de Oracle ILOM. El puerto NET MGT está configurado por defecto para utilizar el protocolo de configuración dinámica de host (DHCP). El puerto NET MGT del procesador de servicio utiliza un cable RJ-45 para la conexión 10/100/1000 BASE-T. |
3 |
Puerto de gestión serie (SER MGT) |
El puerto SER MGT del procesador de servicio utiliza un cable RJ-45 y es la conexión predeterminada al procesador de servicio de Oracle ILOM. Este puerto admite conexiones locales al servidor y solo reconoce los comandos de la interfaz de línea de comandos (CLI) de Oracle ILOM. Por lo general, a este puerto, se conecta un terminal o un emulador de terminal.
Notas - Este puerto no admite conexiones de red. |
4 |
Puertos Ethernet (NET 3, NET 2, NET 1, NET 0) |
Los cuatro puertos 10 Gigabit Ethernet permiten conectar el sistema a la red. Para obtener más información, consulte Puertos Ethernet.
Notas - Los puertos Ethernet NET2 y NET3 no funcionan en sistemas de un procesador. |
5, 6 |
Puertos USB (USB 0, USB 1) |
Los dos puertos USB admiten conexión en caliente. Esto significa que es posible conectar y desconectar cables USB y los dispositivos periféricos mientras el servidor está en funcionamiento y sin afectar la ejecución de las operaciones del sistema. |
7 |
Puerto de video (VGA) |
Use un cable de video de 15 clavijas para conectar un dispositivo de video VGA al servidor. De manera opcional, puede conectarlo al puerto VGA al instalar el sistema operativo. |
|
