Instalación del organizador de cables

Idioma:

Siga este procedimiento para instalar el organizador de cables (CMA), que puede usar para organizar los cables conectados en la parte posterior del servidor.

Notas - Antes de instalar los organizadores de cables (CMA), asegúrese de que los cables de alimentación de CA de ángulo recto sean lo suficientemente largos como para conectarse a los servidores montados en rack cuando se enruten mediante los CMA.

Desembale el CMA.
En la siguiente figura, se muestran los componentes del CMA.

Figura 13 Componentes del CMA

Componentes mostrados en la figura
1 Conector A
2 Barra deslizante frontal
3 Correas de velcro (6)
4 Conector B
5 Conector C
6 Conector D
7 Soporte de ajuste de la guía deslizante con el conector D)
8 Barra deslizante posterior
9 Cubiertas de cables de Oracle Server X6-2
10 Cubiertas de cables de Oracle Server X6-2L

Asegúrese de que en el CMA estén instaladas las cubiertas de cables correctas para el servidor. Oracle Server X6-2L (sistema de 2U) utiliza las cubiertas de cables redondas.
Notas - El CMA viene con tres cubiertas de cables planas instaladas. Si desea instalar el CMA en un Oracle Server X6-2L, debe quitar las cubiertas de cables planas e instalar las cubiertas de cables redondas.

Extraiga las cubiertas de cables planas e instale las cubiertas de cables curvas.
Para extraer las cubiertas de cables planas e instalar las cubiertas de cables redondas, siga estos pasos:
1. Levante el tirador de la cubierta del cable (el tirador se muestra en verde) y abra la cubierta 180 grados hasta la posición horizontal que se muestra en la siguiente figura [cuadros 1 y 2].
  Notas - El CMA tiene tres cubiertas de cables, dos con dos bisagras (una de las cuales se muestra en la siguiente figura) y una con una bisagra. Las tres cubiertas de cables se muestran en Figura 13.

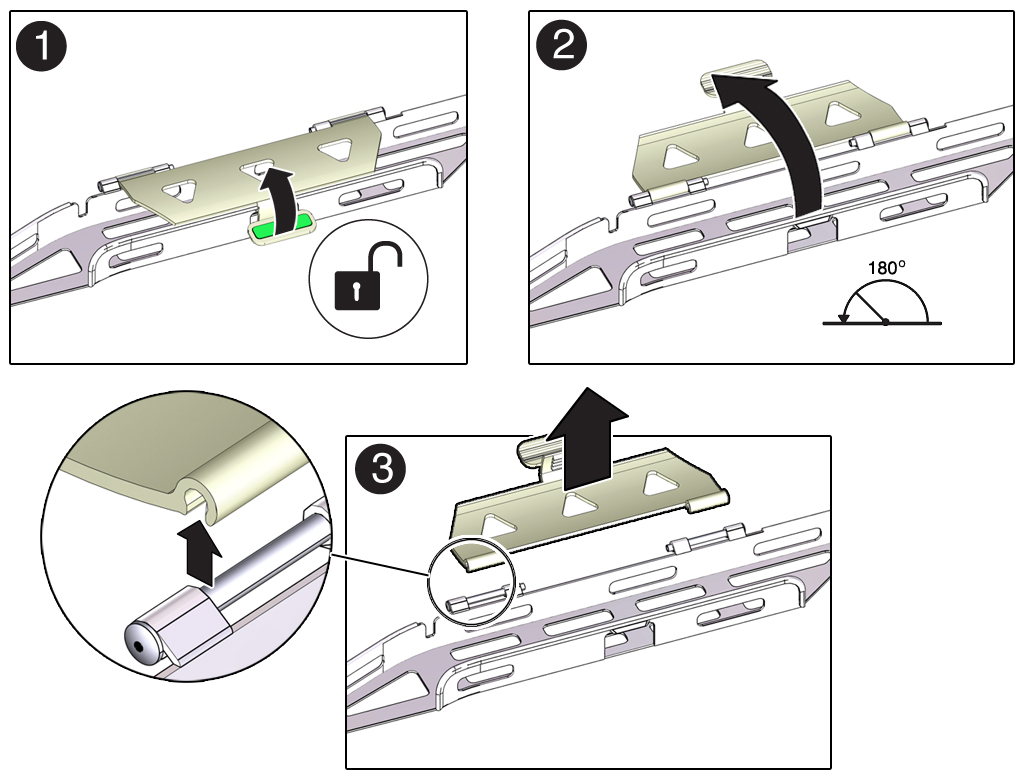

  Figura 14 Extracción de las cubiertas de cables planas del CMA
2. Empuje hacia arriba el borde externo de cada conector de bisagra hasta que se salga de la bisagra [cuadro 3].
3. Repita el Step 1 y el Step 2 para extraer las tres cubiertas de cables.
4. De a una por vez, coloque cada cubierta de cable redonda horizontalmente sobre las bisagras y alinee los conectores de bisagra con las bisagras.
5. Con el pulgar, aplique presión en cada conector de bisagra para sujetarlo en su lugar.
6. Deje que las cubiertas de cables cuelguen y presione el tirador de la cubierta del cable para cerrarlo.

Asegúrese de que las seis correas de velcro estén roscadas en el CMA, como se muestra en Figura 13.
Notas - Asegúrese de que las dos correas de velcro ubicadas en la barra deslizante frontal estén roscadas a través de la abertura en la parte superior de la barra deslizante, como se muestra en Figura 13. Esto evita que las correas de velcro interfieran en la expansión y contracción de la barra deslizante cuando el servidor se extrae del rack y se vuelve a colocar en él.

Para facilitar la instalación del CMA, extraiga el servidor aproximadamente 13 cm (5 in) fuera de la parte frontal del rack.

Lleve el CMA a la parte posterior del rack del equipo y asegúrese de contar con espacio suficiente para trabajar en la parte posterior del servidor.
Notas - Las referencias a "izquierda" o "derecha" en este procedimiento suponen que está mirando la parte posterior del rack del equipo.

Notas - A lo largo de este procedimiento de instalación, sostenga el CMA y no permita que cuelgue por su propio peso hasta sujetarlo en los cuatro puntos de conexión.

Para instalar el conector A del CMA en la guía deslizante derecha:
1. Inserte el conector A del CMA en la ranura frontal de la guía deslizante izquierda hasta que se acople en su lugar con un chasquido [cuadros 1 y 2].
  La lengüeta del conector A (ver referencia 1) se inserta en la ranura frontal de la guía deslizante (ver referencia 2).
2. Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector A esté encajado correctamente.

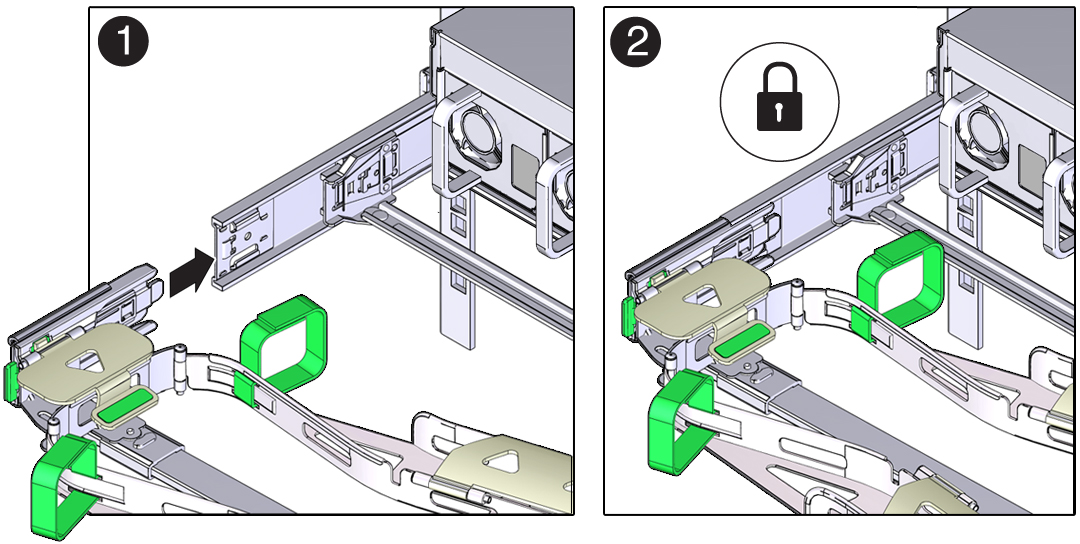

  Figura 15 Instalación del conector A en la guía deslizante izquierda

  Componentes mostrados en la figura
  1 Lengüeta del conector A
  2 Ranura frontal de la guía deslizante izquierda

Para instalar el conector B del CMA en la guía deslizante derecha:
1. Inserte el conector B del CMA en la ranura frontal de la guía deslizante derecha hasta que se acople en su lugar con un chasquido [cuadros 1 y 2].
  La lengüeta del conector B (consulte la llamada 1) se encaja en la ranura frontal de la guía deslizante (llamada 2).
2. Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado.
  Figura 16 Instalación del conector B en la guía deslizante derecha

  Componentes mostrados en la figura
  1 Lengüeta del conector B
  2 Ranura frontal de la guía deslizante derecha

Para instalar el conector C del CMA en la guía deslizante derecha:
1. Alinee el conector C con la guía deslizante de modo que el resorte de bloqueo (referencia 1) esté ubicado en la parte interna (lado del servidor) de la guía deslizante derecha [cuadro 1].
  Figura 17 Instalación del conector C en la guía deslizante derecha

  Componentes mostrados en la figura
  1 Resorte de bloqueo del conector C
2. Inserte el conector C en la guía deslizante derecha hasta que se acople en su sitio con un clic [cuadros 2 y 3].
3. Tire suavemente del lado derecho de la barra deslizante posterior del CMA para verificar que el conector C esté correctamente ajustado.

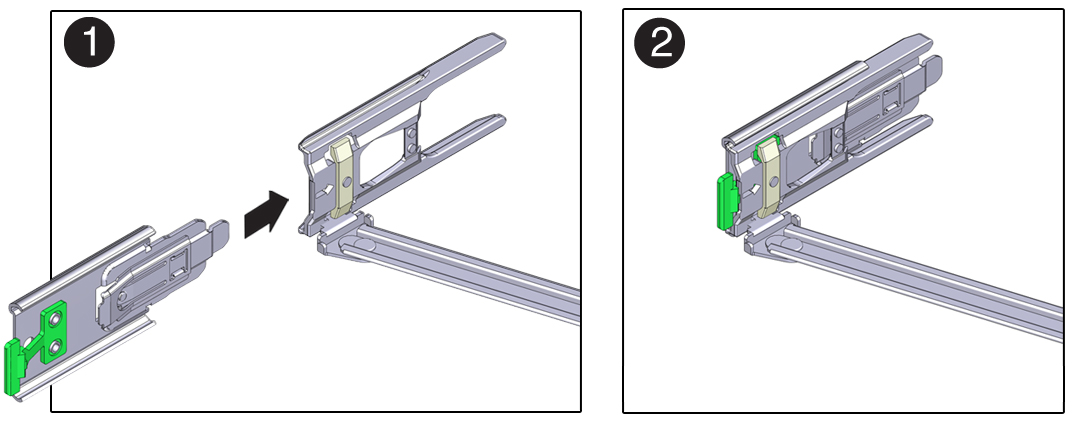

Para preparar el conector D del CMA para la instalación, quite la cinta que sujeta el soporte de ajuste de la guía deslizante al conector D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D [cuadros 1 y 2].
Notas - El CMA se envía con el soporte de ajuste de la guía deslizante sujetado con cinta al conector D. Debe quitar la cinta antes de instalar este conector.

Figura 18 Alineación del soporte de ajuste de la guía deslizante del CMA con el conector D

Para instalar el conector D del CMA en la guía deslizante izquierda:
1. Sostenga el soporte de ajuste de la guía deslizante en su lugar e inserte el conector D y el soporte de ajuste de la guía deslizante asociado en la guía deslizante izquierda hasta que el conector D se acople en su lugar con un chasquido [cuadros 1 y 2].
  Notas - Al insertar el conector D en la guía deslizante, el método preferido y más sencillo es instalar el conector D y el soporte de ajuste como una pieza en la guía deslizante.
2. Tire suavemente del lado izquierdo de la barra deslizante del CMA para verificar que el conector D esté correctamente ajustado.
  Notas - El soporte de ajuste de la guía deslizante tiene una lengüeta de liberación verde. Esta lengüeta se usa para liberar y quitar el soporte de ajuste para poder extraer el conector D.

  Figura 19 Instalación del conector D en la guía deslizante izquierda

Tire suavemente de los cuatro puntos de conexión del CMA para garantizar que los conectores del CMA estén completamente ajustados antes de permitir que el CMA cuelgue por su propio peso.

Para verificar que las guías deslizantes y el CMA estén funcionando correctamente antes de enrutar los cables por el CMA:
1. Despliegue todos los dispositivos antivolcado del rack para evitar que este se vuelque hacia adelante cuando se extrae el servidor.
  Precaución - Para reducir el riesgo de daños personales, estabilice el armario de racks y despliegue todos los dispositivos antivuelco antes de extender el servidor desde el rack.

  Para obtener instrucciones sobre la estabilización del rack, consulte Estabilización del bastidor para la instalación.
2. Extraiga el servidor de la parte frontal del rack hasta que el CMA esté completamente extendido.

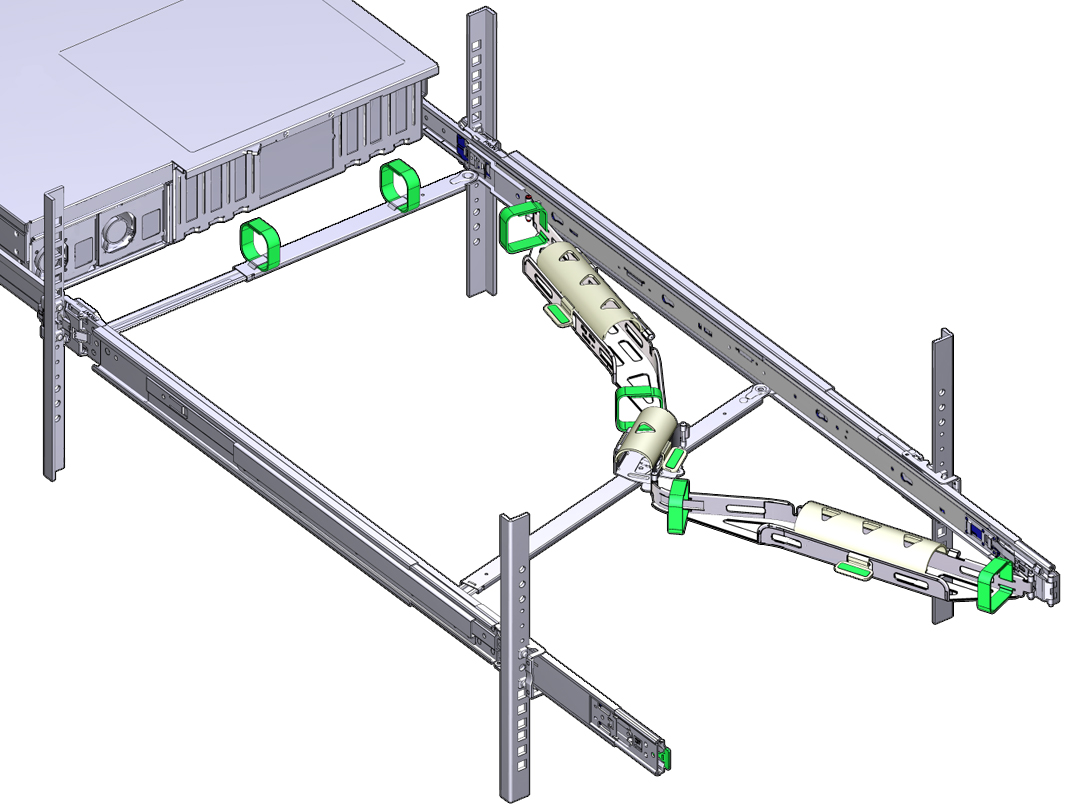

  Figura 20 CMA completamente extendido

Para volver a colocar el servidor dentro del bastidor:
1. Tire simultáneamente de las dos lengüetas de liberación verdes (una a cada lado del servidor) hacia la parte frontal del servidor y sosténgalas mientras empuja el servidor dentro del bastidor. A medida que empuja el servidor dentro del bastidor, verifique que el CMA se retrae sin doblarse.
  Notas - Para tirar de las lengüetas de liberación verdes, coloque el dedo en el centro de cada una (no en los extremos) y aplique presión a medida que tira de la lengüeta hacia la parte frontal del servidor.

  Figura 21 Ubicación de las lengüetas de liberación de las guías deslizantes
2. Continúe empujando el servidor dentro del rack hasta que los bloqueos de las guías deslizantes (en la parte frontal del servidor) se acoplen a los conjuntos de guías deslizantes.
  Escuchará un chasquido cuando el servidor se encuentre en la posición normal en el rack.

Conecte los cables al servidor, según sea necesario.
Las instrucciones para conectar los cables del servidor se proporcionan en Cableado del servidor y conexión de energía.

Abra las cubiertas de cables del CMA, enrute los cables del servidor por los canales de cables del CMA, cierre las cubiertas de cables y sujete los cables con las seis correas de velcro.
Enrute los cables por los canales de cables en este orden:
1. Primero, por el canal de cables ubicado más al frente.
2. Luego, por el canal de cables pequeño.
3. A continuación, a través del canal que se encuentra más atrás.
  Notas - Al sujetar los cables con las correas de velcro ubicadas en la barra deslizante frontal, asegúrese de que no se enrosquen alrededor de la parte inferior de la barra deslizante; de lo contrario, la expansión y contracción de la barra deslizante puede verse afectada cuando el servidor se extrae del bastidor y se vuelve a colocar en él.

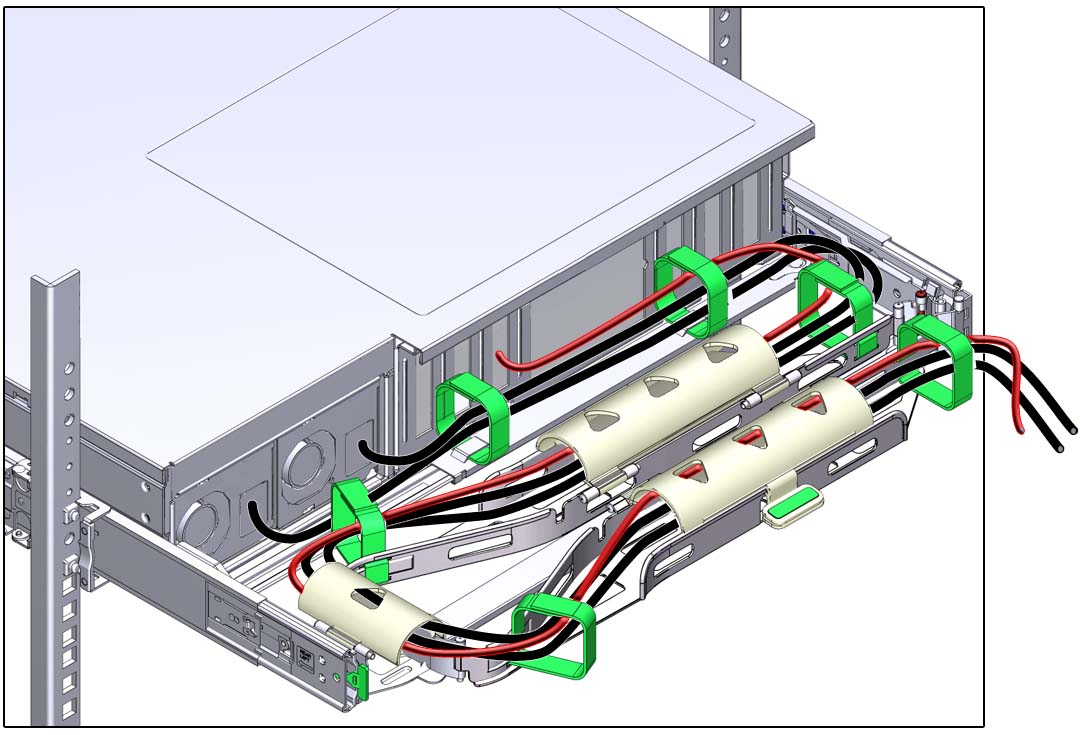

  Figura 22 CMA con cables instalados, cubiertas de cables cerradas y cables sujetados con correas de velcro

Asegúrese de que los cables no se extiendan por encima ni por debajo de la parte inferior del servidor al cual están conectados; de lo contrario, es posible que se enganchen en otros equipos instalados en el rack cuando el servidor se extrae del rack o se vuelve a colocar en él.
Notas - Si es necesario, agrupe los cables con correas de velcro adicionales para garantizar que no interfieran con otros equipos. Si necesita instalar correas de velcro adicionales, coloque las correas únicamente alrededor de los cables, no alrededor de los componentes del CMA; de lo contrario, es posible que la expansión y la contracción de las barras deslizantes del CMA se vean afectadas cuando el servidor se extrae del rack y se vuelve a colocar en él.
