Guía de instalación de Oracle® Server X6-2L

Salir de la Vista de impresión

Actualización: Abril de 2016



Instalación del servidor en los conjuntos de guías deslizantes

Utilice este procedimiento para instalar el chasis del servidor, con soportes de montaje, en los conjuntos de guías deslizantes montados en el rack.


Caution

Precaución  - Este procedimiento requiere un mínimo de dos personas debido al peso del servidor. Si este procedimiento es realizado por una sola persona, se pueden producir daños en el equipo o lesiones personales.



Caution

Precaución  -  Siempre cargue el equipo en un rack empezando por abajo, de modo que el rack no pese demasiado en la parte superior y vuelque. Despliegue la barra antivolcado del rack para evitar que este se vuelque durante la instalación del equipo.


  1. Empuje en el rack las guías deslizantes lo más lejos posible dentro de sus conjuntos.
  2. Coloque el servidor de manera que los extremos posteriores de los soportes de montaje queden alineados con los conjuntos de guías deslizantes que se montarán en el rack.
  3. Inserte los soportes de montaje en las guías deslizantes y, luego, empuje el servidor dentro del rack hasta que los soportes de montaje se encuentren con los topes de las guías deslizantes (aproximadamente 30 cm o 12 in).

    Figura 10  Inserción del servidor con soportes de montaje en las guías deslizantes

    image:que muestra cómo insertar el servidor con soportes de montaje en las guías deslizantes.

    Componentes mostrados en la figura

    1 Inserción del soporte de montaje en la guía deslizante

    2 Palanca de liberación de la guía deslizante

  4. Mantenga hacia abajo simultáneamente las palancas de liberación de las guías deslizantes de cada soporte de montaje al tiempo que introduce el servidor en el rack. Continúe empujando el servidor dentro del rack hasta que los bloqueos de las guías deslizantes (en la parte frontal de los soportes de montaje) se acoplen a los conjuntos de guías deslizantes.

    Escuchará un chasquido.

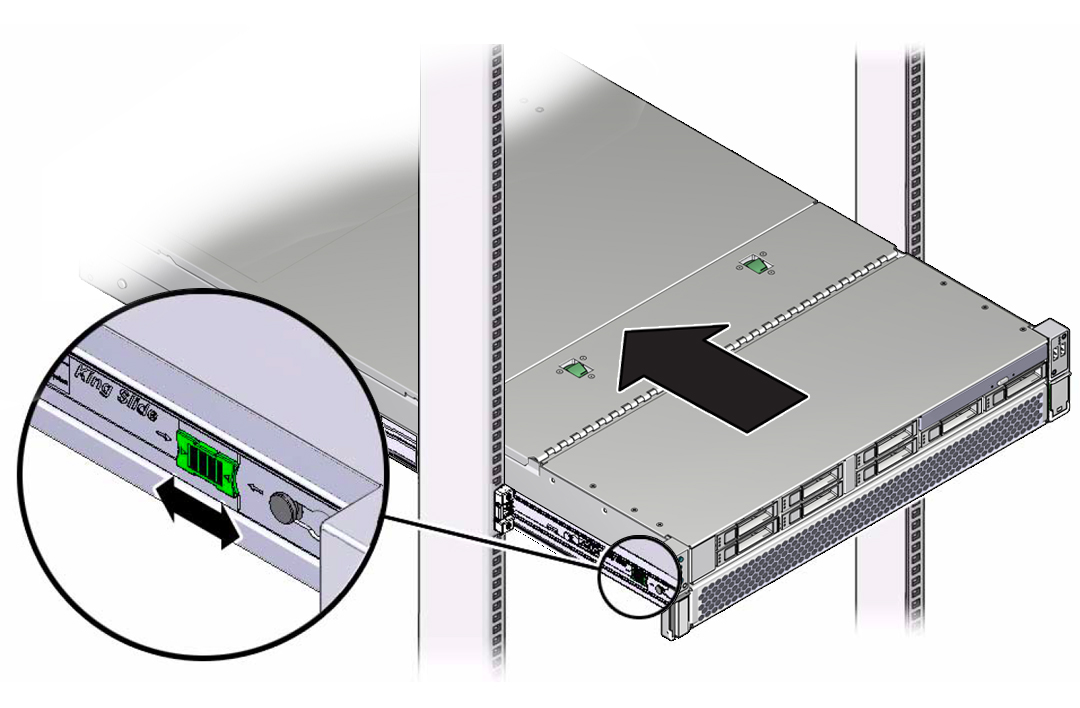

    Figura 11  Deslizamiento del servidor en el rack


    image:Figura en la que se muestra cómo insertar el servidor en el rack.

    Caution

    Precaución  - Verifique que el servidor esté montado correctamente en el rack y que los bloqueos de las guías deslizantes estén acoplados con los soportes de montaje antes de instalar el organizador de cables opcional.
