Fijación de conjuntos de guías deslizantes sin herramientas
Utilice este procedimiento para fijar conjuntos de guías deslizantes sin herramientas al rack.
Notas -
Los cables de alimentación de CA de ángulo recto (número de referencia 7079727: cable de alimentación, cable de conexión, carga masiva, SR2, 2 m, C14RA, 10 A, C13) se deben instalar antes de las guías deslizantes al instalar Oracle Server X6-2L en un rack del sistema Sun Rack II 1042 (1000 mm). Las guías deslizantes sin herramientas del kit de guías estándar impiden el acceso a los sockets eléctricos de 15 kVA y 22 kVA de la unidad de distribución de alimentación (PDU) en el rack de 1000 mm. Si usa los cables de alimentación de CA estándar y, luego, instala las guías deslizantes en el rack, no podrá desconectar ni extraer los cables de alimentación de CA. Una vez que las guías deslizantes se hayan instalado en el rack, no podrá desconectar ni extraer los cables de alimentación de CA.
- Oriente el conjunto de guías deslizantes de manera que la corredera con cojinetes de bolas quede hacia adelante y fijada en su sitio.
Figura 8 Orientación de la guía deslizante con la corredera con cojinetes de bolas
Componentes mostrados en la figura
1
Guía deslizante
2Corredera con cojinetes de bolas
3Mecanismo de bloqueo
- Comenzando por el lado izquierdo o derecho del bastidor, alinee la parte posterior del conjunto de guías deslizantes con el interior de la guía posterior del bastidor y presiónela hasta que el conjunto se acople en su sitio con un chasquido.

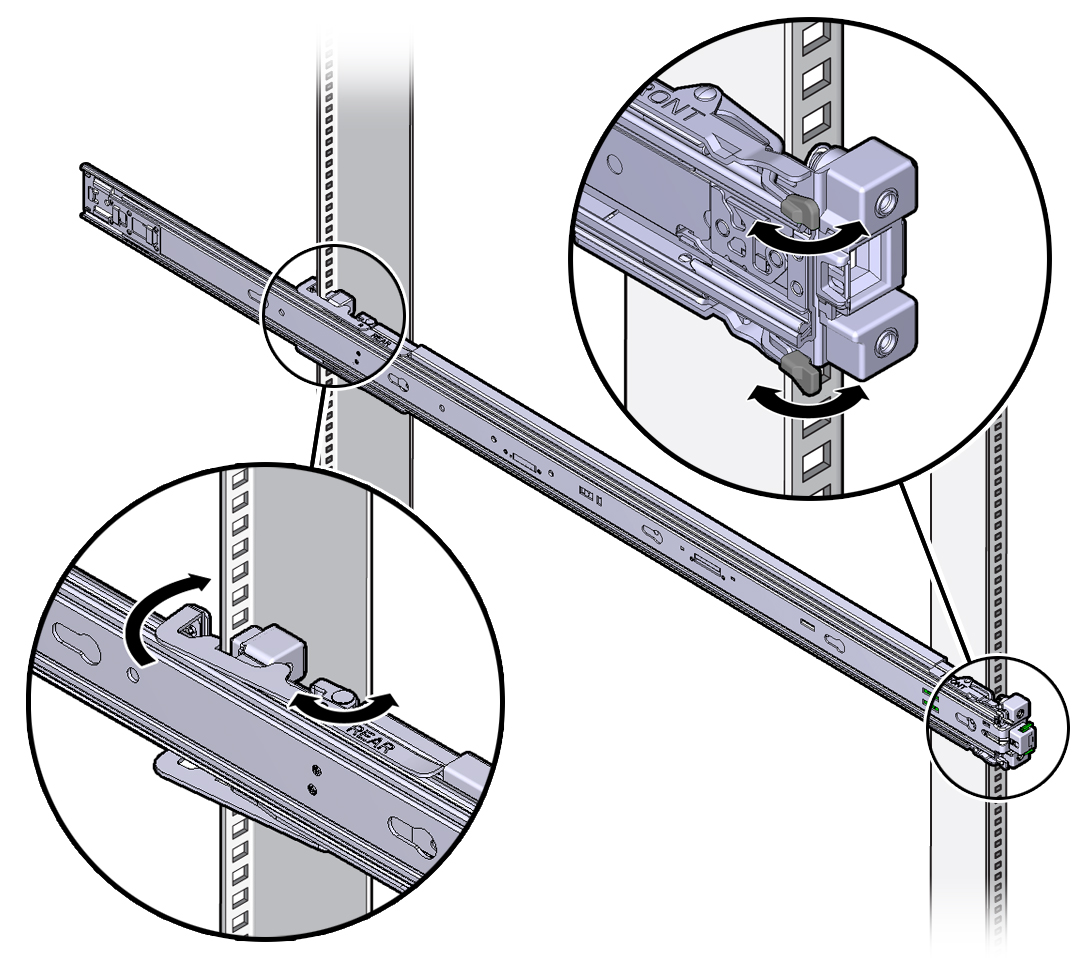

Figura 9 Alineación del conjunto de guías deslizantes con el bastidor
- Alinee la parte delantera del conjunto de guías deslizantes con el exterior de la guía delantera del rack y presiónela hasta que el conjunto se acople en su sitio con un chasquido.
- Repita del Step 1 al Step 3 para fijar el conjunto de guías deslizantes con el otro lado del rack.
