Oracle MiniCluster S7-2 관리 설명서

인쇄 보기 종료

업데이트 날짜: 2016년 10월



하드웨어 토폴로지 보기(BUI)

다음 작업을 수행하여 I/O 카드 위치를 검사하고 네트워크 연결을 확인할 수 있습니다.

  1. 기본 관리자(예: mcinstall)로 MCMU BUI에 액세스합니다.

    MCMU BUI에 로그인을 참조하십시오.

  2. 탐색 패널에서 System Hardware Topology(시스템 하드웨어 토폴로지)를 선택합니다.

    System Checks(시스템 검사) 페이지가 표시됩니다.

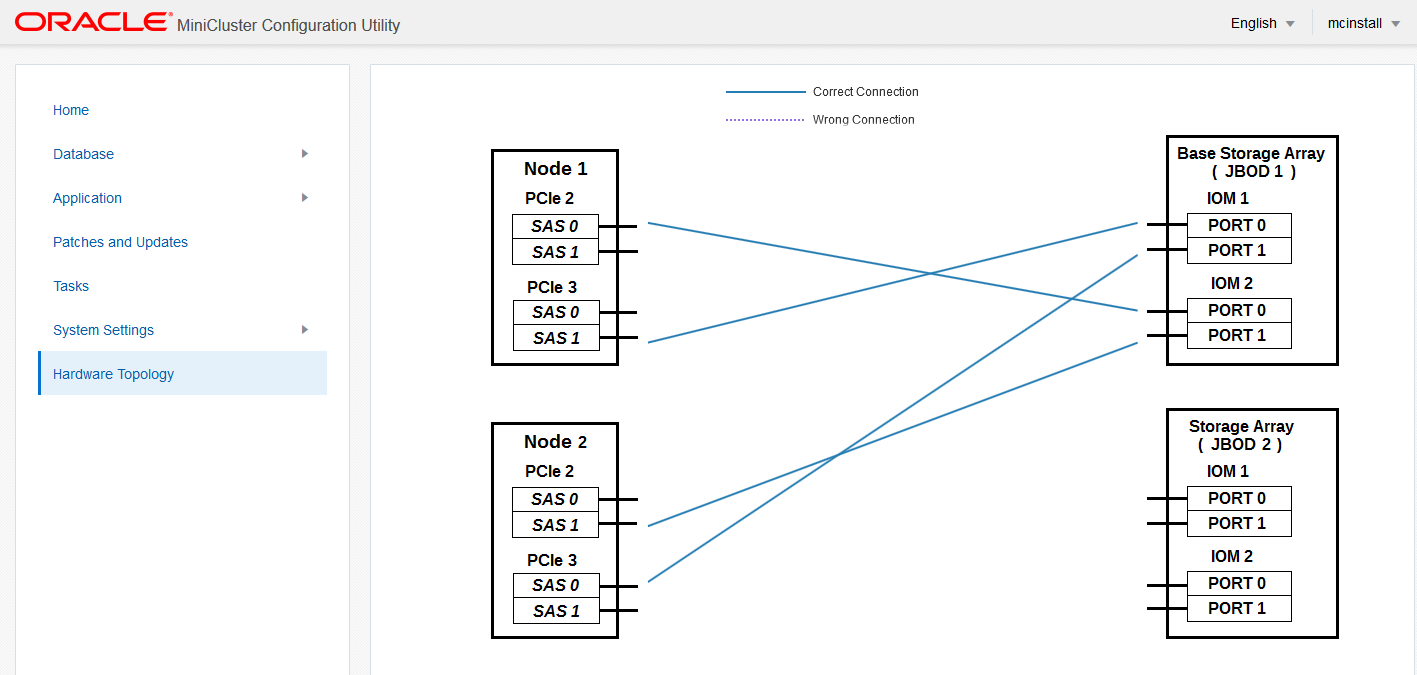

    이 예에서는 스토리지 배열이 하나인 시스템의 토폴로지를 보여줍니다. 두번째 스토리지 배열이 표시되지만 노드에 대한 연결이 없을 경우 시스템에 스토리지 배열이 하나뿐인 것일 수 있습니다.


    image:하드웨어 토폴로지 화면을 보여주는 스크린샷입니다.
  3. Verify Topology(토폴로지 확인) 버튼을 누릅니다.
