ZS5-2 PCIe 卡配置

ZS5-2 控制器配备了六个 PCle Gen3 扩展插槽。其中一个插槽始终专用于外部 HBA，一个为群集接口卡保留。剩余插槽可用于其他外部 HBA 或多种面向客户机的适配器之一。

ZS5-2 基本配置包含以下 PCIe 卡：

• 一个 4 端口 (4x4) SAS 外部 HBA（插槽 2）

• 一个群集接口卡（插槽 4）

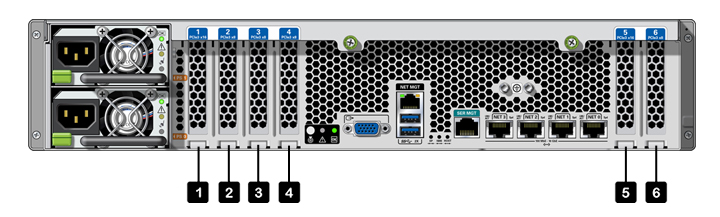

下图显示了 PCIe I/O 插槽编号。

PCIe 插槽顺序－按以下顺序安装可选 PCIe 卡：

• 在插槽 6 中安装其他 4x4 SAS HBA。

• 将双 QDR 40Gb InfiniBand HCA 安装到可用的第一个客户机选件插槽，从插槽 5 开始，然后是插槽 1、插槽 3、插槽 6。

• 将双通用 16Gb FC HBA 安装到可用的第一个客户机选件插槽，从插槽 5 开始，然后是插槽 1、插槽 3、插槽 6。

• 将双 10Gb 以太网安装到可用的第一个客户机选件插槽，从插槽 5 开始，然后是插槽 1、插槽 3、插槽 6。

• 将双 10GBASE-T 网络接口卡安装到可用的第一个客户机选件插槽，从插槽 5 开始，然后是插槽 1、插槽 3、插槽 6。
