ZS5-4 PCIe 插槽

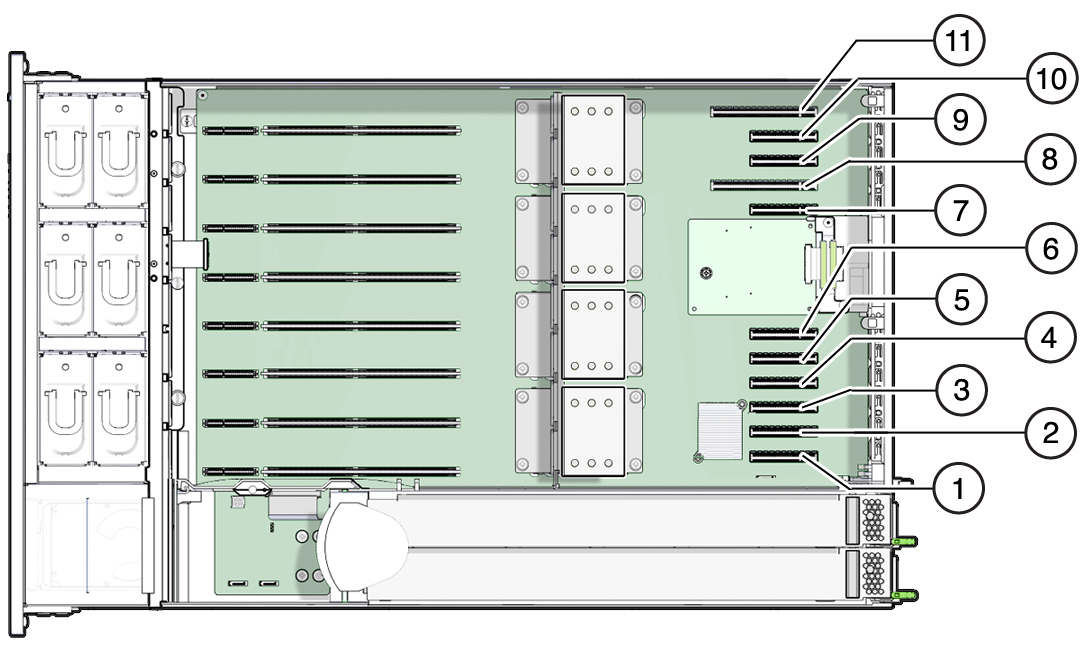

十一个 PCIe 插槽位于控制器的内部（在背部）。从控制器前面看，这些插槽分为两组，在 SP 卡的右侧一组六个，在 SP 卡的左侧一组五个。插槽是按从右到左的顺序标记的。右侧的六个插槽标记为 PCI-1 到 PCI-6。左侧的五个插槽标记为 PCI-7 到 PCI-11。

标注 说明 标注 说明 1 PCIe 1 7 PCIe 7 2 PCIe 2 8 PCIe 8 3 PCIe 3 9 PCIe 9 4 PCIe 4 10 PCIe 10 5 PCIe 5 11 PCIe 11 6 PCIe 6

PCIe 插槽长度和功能

控制器包含十一个窄板型 PCIe 2.0 卡插槽，这些插槽具有以下长度和功能：

• 插槽 1、2、3、4、5、6、7、9 和 10 具有 x8 连接器（x8 电气接口）

• 插槽 8 和 11 具有 x16 连接器（x8 或 x16 电气接口）

PCIe 卡插槽填充顺序

每个基本单元 ZS5-4 始终在以下 PCIe 插槽中装有以下 HBA：

• 插槽 2：内部 SAS-3 HBA

• 插槽 4：群集接口卡

• 插槽 6：4x4 SAS HBA

• 插槽 7：4x4 SAS HBA

所有允许的选件 ZS5-4 PCIe 卡都应该安装在剩余的卡插槽位置中，并按照以下优先级和顺序填充，如下所述：

1. 将任何其他 4x4 SAS HBA 卡依次安装到插槽 9 和插槽 3 中

2. 将任何双端口 QDR InfiniBand (IB) 卡依次安装到插槽 11、8、5、1、10、3、9 中

3. 将任何双端口 16Gb 光纤通道 (Fibre Channel, FC) 卡依次安装到插槽 11、8、5、1、10、3、9 中

4. 将任何双端口 10GbE SFP+NIC 卡依次安装到插槽 11、8、5、1、10、3、9 中

5. 将任何双端口 10GBase-T NIC 卡依次安装到插槽 11、8、5、1、10、3、9 中
