Guide d'installation du serveur SPARC T8-4

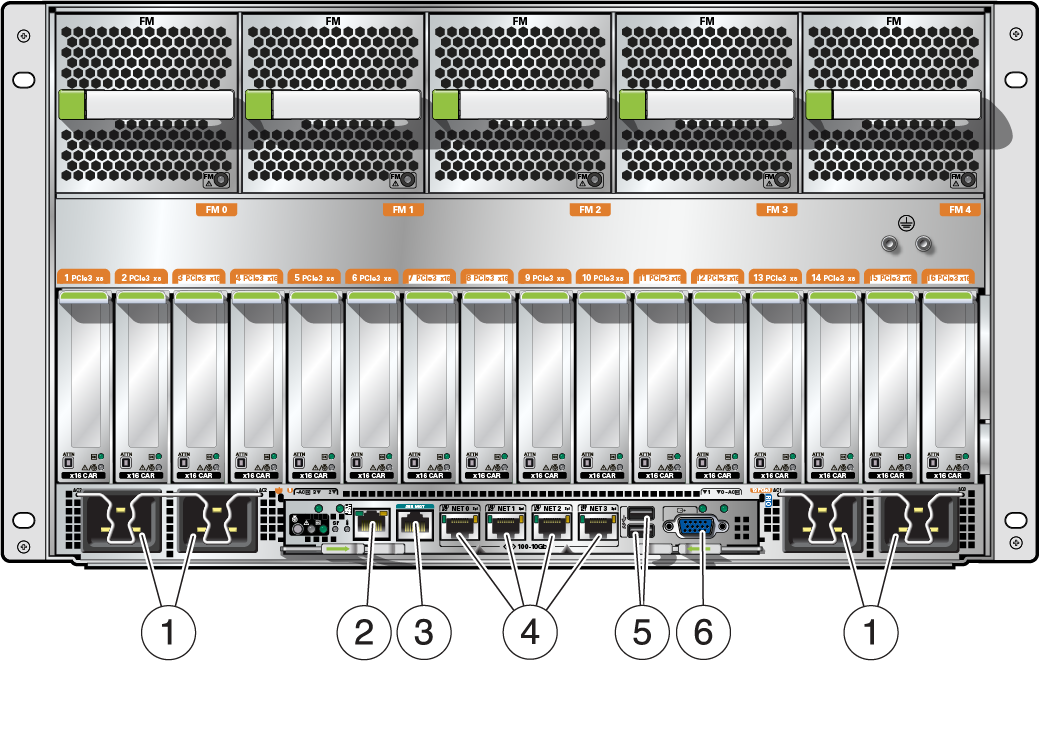

Composants du panneau arrière

N° Description Liens 1 Entrées CA de l'unité d'alimentation (4) 2 Port réseau RJ-45 NET MGT Port NET MGT 3 Port série RJ-45 SER MGT Ports SER MGT 4 Ports réseau 10GbE 100 Mbits/s / 1 Gbit/s / 10 Gbits/s : NET 0 à NET 3 (4) Ports Ethernet 5 Ports USB 3.0 (2) Ports USB 6 Port VGA Port VGA

Informations connexes

• Composants du panneau avant

• Câblage requis

• Installation du module de fixation des câbles (facultatif)

• Fixation des câbles à l'aide du module de fixation des câbles (CMA)
