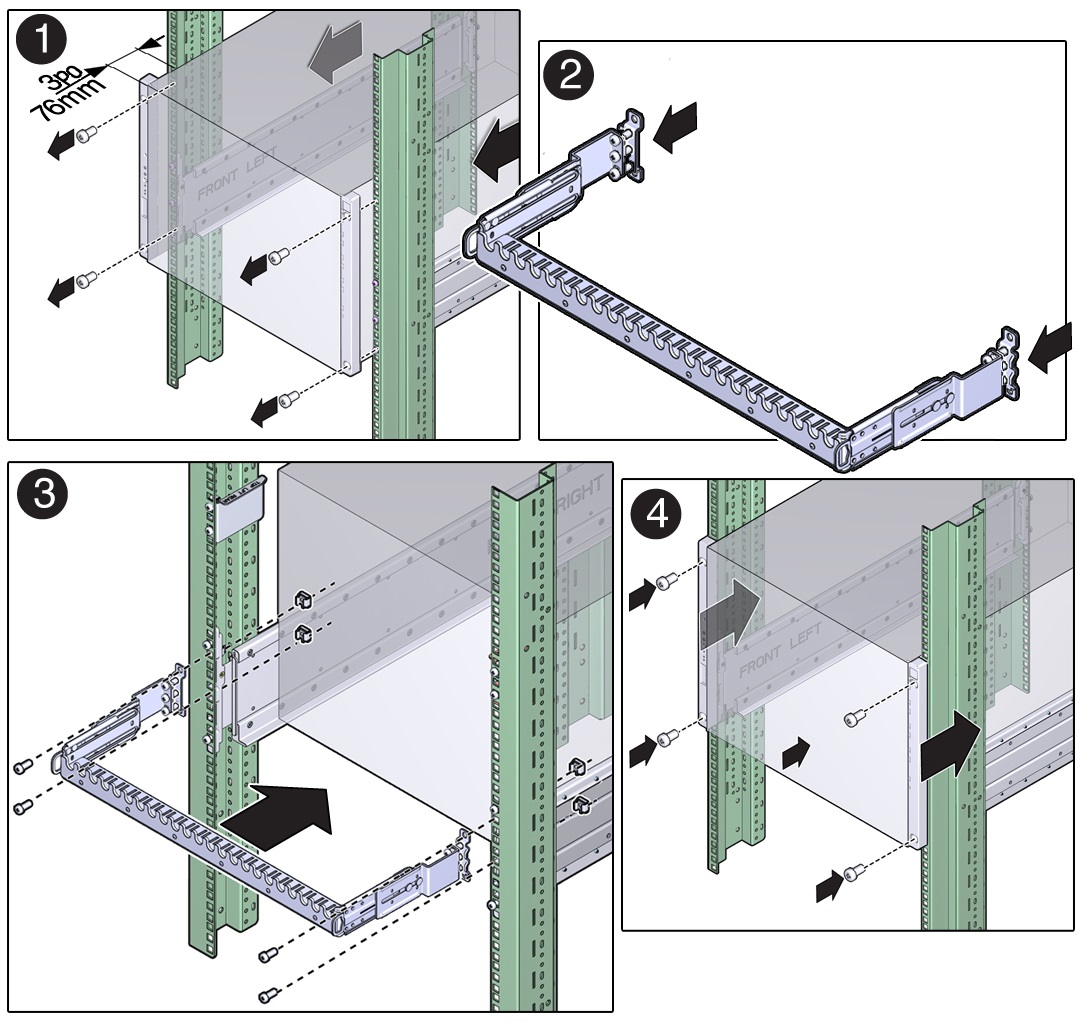

Pour installer le module de fixation des câbles
Fixez le CMA aux montants arrière du rack.
Remarque - L'installation du module de fixation des câbles peut bloquer (et donc rendre indisponibles) certaines des prises de courant du rack.
-
Vérifiez que vous disposez du matériel approprié pour installer le module de fixation des câbles.
Voir Identification du matériel de montage en rack approprié.
-
Fixez les adaptateurs de support au peigne du CMA.
Utilisez six vis M6 de 6 mm, trois de chaque côté.
-
Si le serveur est déjà installé dans le rack, procédez comme suit :
-
Retirez les quatre vis de la plaque avant, deux de chaque côté.
Mise en garde - Ne desserrez pas ou ne retirez pas les vis qui maintiennent les supports de rail d'étagère sur le rack.
-
A l'arrière du serveur, sur les racks à trous carrés, retirez la vis d'adaptateur du milieu, de chaque côté.
Mise en garde - Ne retirez pas la vis d'adaptateur du haut sur les racks à trous carrés.
- Poussez le serveur vers l'avant de 76 mm (3 pouces).
-
Retirez les quatre vis de la plaque avant, deux de chaque côté.
- Fixez le CMA aux montants du rack, à l'aide de deux vis M6 de chaque côté.
-
Déterminez les étapes suivantes :
-
Si le serveur est déjà installé, procédez comme suit :
- A l'avant du serveur, repoussez le serveur jusqu'à ce qu'il touche les rails.
- Réinstallez les quatre vis de la plaque avant, deux de chaque côté
-
Si le serveur n'est pas déjà installé, installez-le.
Voir Installation du serveur.
-
Si le serveur est déjà installé, procédez comme suit :
