Installez les rails d'étagère
-

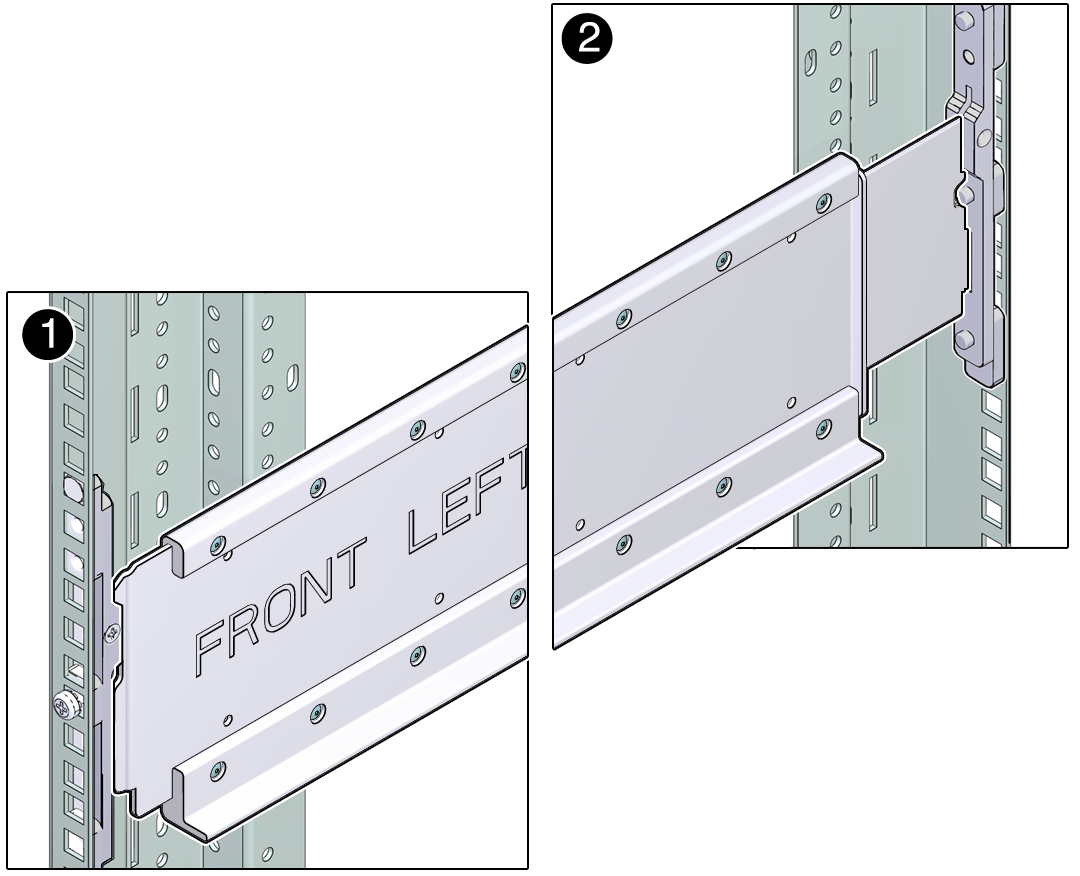

Placez le rail d'étagère gauche dans l'emplacement indiqué.
Remarque - Les rails d'étagère portent la mention FRONT LEFT (avant gauche) et FRONT RIGHT (avant droit), vu de l'avant du serveur. Une flèche pointant vers le haut indique l'orientation qui convient. - Fixez le support du rail d'étagère arrière dans les trous du haut et du bas à l'aide de deux vis Torx T30.
-
Fixez l'avant du rail d'étagère arrière dans le trou central à l'aide d'une vis Torx T30.
- Introduisez un écrou à cage dans le trou, juste au-dessus du haut du support du rail d'étagère.
- Répétez la procédure de Step 1 à Step 4 pour le rail d'étagère de droite.
-
Déterminez l'étape suivante :
- Si vous installez un module de fixation des câbles (CMA), voir Installation du module de fixation des câbles (facultatif).
- Si vous installez le serveur dans un rack qui sera expédié vers un autre site, voir Installation des supports de sécurité (facultatif).
- Si vous installez le serveur, voir Installation du serveur.
