DE2-24 Disk Shelf에 7420 독립형 연결(HBA 5개)
다음 그림은 Oracle ZFS Storage 7420 독립형 컨트롤러의 HBA 5개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.
그림 352 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨
그림 353 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨
그림 354 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨
그림 355 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 4개에 4줄 체인으로 연결됨
그림 356 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 5개에 5줄 체인으로 연결됨

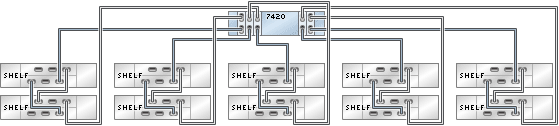

그림 357 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 10개에 5줄 체인으로 연결됨

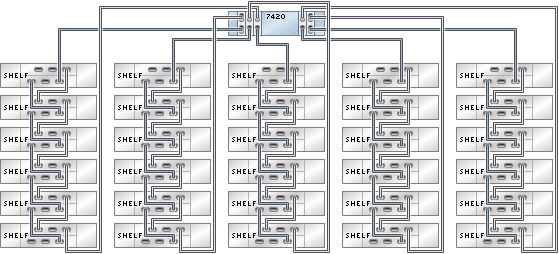

그림 358 독립형 7420 컨트롤러의 HBA 5개가 DE2-24 Disk Shelf 30개에 5줄 체인으로 연결됨
그림 359 단일 체인에 있는 여러 개의 Disk Shelf
