다음 그림은 Oracle ZFS Storage 7420 클러스터형 컨트롤러의 HBA 3개에 대해 지원되는 구성의 하위 세트를 보여줍니다. 케이블로 Disk Shelf에 컨트롤러를 연결하려면 케이블 연결 시작하기를 참조하십시오.

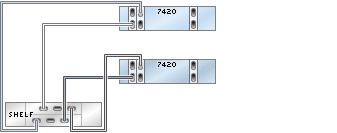

그림 374 클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 1개에 단일 체인으로 연결됨

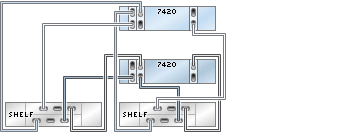

그림 375 클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 2개에 2줄 체인으로 연결됨

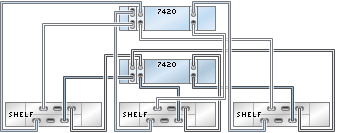

그림 376 클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 3개에 3줄 체인으로 연결됨

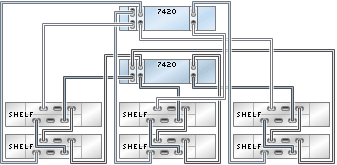

그림 377 클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 6개에 3줄 체인으로 연결됨
그림 378 클러스터형 7420 컨트롤러의 HBA 3개가 DE2-24 Disk Shelf 18개에 3줄 체인으로 연결됨
그림 379 단일 체인에 있는 여러 개의 Disk Shelf
