スライドレール内側からの 7x20 固定器具の取り外し
この手順を使用して、スライドレールの内側から 7x20 固定器具を取り外します。固定器具がスライドレールに入っている状態で出荷されなかった場合は、固定器具の 7x20 への取り付けに進みます。
- スライドレールを開梱し、構成部品の前の方にあるスライドレールロックを探します。
- ロックの上下にあるつまみを押したままの状態で (1)、固定器具が止まるまで引き出します。
- 固定器具リリースボタンを固定器具の前方に向けて押しながら (2)、器具を構成部品から引き抜きます。

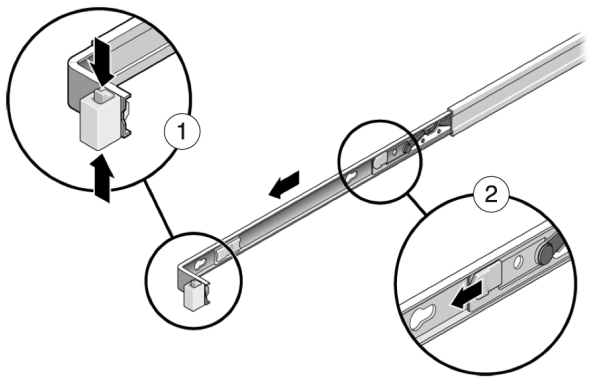

次の図は、7120/7320 レールキットを取り外す手順を示しています。
使用例 2 7420 レールキットの取り外し

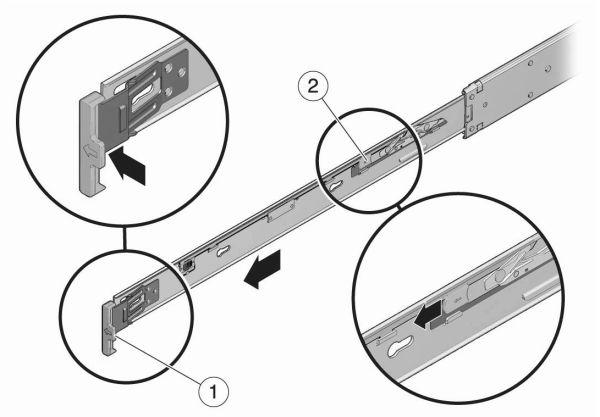

次の図は、7420 レールキットを取り外す手順を示しています。
