Oracle® ZFS Storage Appliance 設置ガイド、Release OS8.8.x

印刷ビューの終了

更新: 2021 年 8 月



RJ-45 ケーブルの取り外し

次の手順を使用して、RJ-45 ケーブルを正しく取り外します。

  1. 人差し指を使って、RJ-45 リリース爪を完全に押し下げます。爪がポートから完全に外れていることを確認してください。

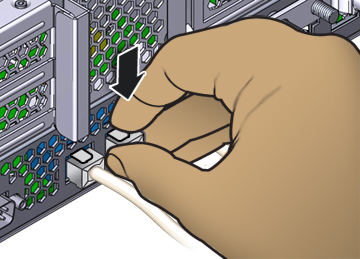

    image:コントローラの背後からケーブルを取り外している手。手のひらが下を向き、親指、中指がプラグの両側をつかみ、人差し指がタブを押し下げています。

  2. 親指と中指を使って、わずかに下方向に力を加えながら、プラグをポートから引き抜きます。次に示すように、プラグを上方向に引いたり、プラグの下にあるリリース爪を指でつまんだりしないでください。

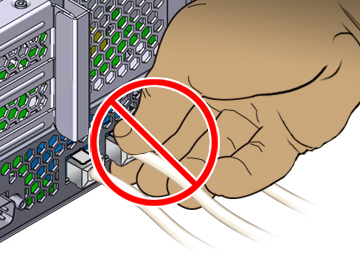

    image:RJ-45 ケーブルの取り外し方法を間違っている手。プラグの上下に指がある状態で横からつかみ、上に引っ張っています。
