Composants internes

Les cartes suivantes sont installées sur le châssis.


Remarque -  Les unités remplaçables sur site (FRU) doivent uniquement être remplacées par des techniciens de maintenance Oracle dûment formés.

Composants d'E/S

La figure suivante et sa légende présentent les composants d'E/S du système 7120.

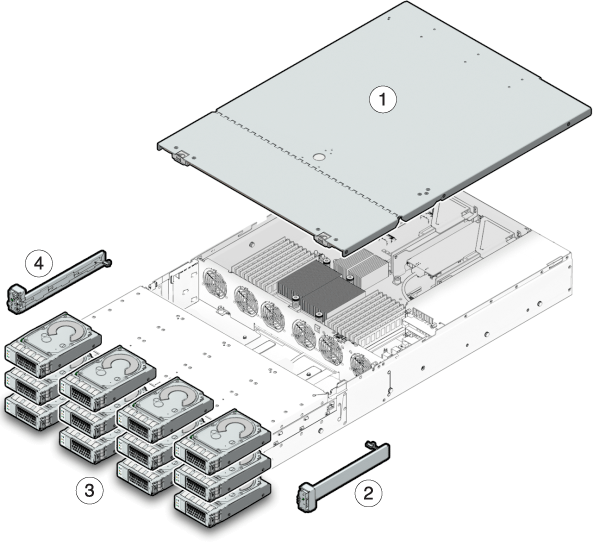

Figure 1-29  Composants d'E/S du contrôleur 7120

image:Illustration présentant les composants internes du contrôleur
Légende de la figure
1 Capot supérieur
3 Unités de disque dur
2 Ensemble de voyants lumineux droit du panneau de contrôle
4 Ensemble de voyants lumineux gauche du panneau de contrôle

Câbles

Le schéma suivant et sa légende présentent le câblage interne du contrôleur de stockage.


Remarque -  Les unités d'initialisation arrière ne sont pas représentées sur cette illustration.

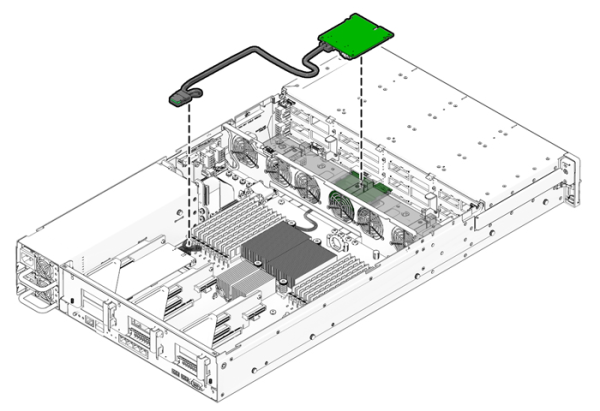

Figure 1-30  Câbles internes du contrôleur 7120

image:Figure représentant le câble d'unité
Câble
Connexion
1 Câble de données de l'unité de stockage
Connexion entre la carte HBA PCI-Express et le backplane de l'unité de stockage.

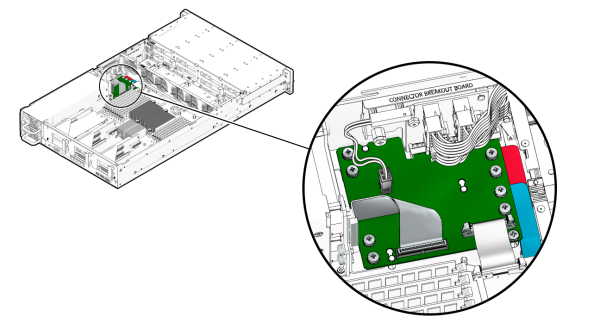

Figure 1-31  Câble ruban PDB du contrôleur 7120

image:Illustration présentant l'emplacement des câbles PDB internes
Câble
Connexion
2 Câble ruban
Connexion entre la carte de distribution de puissance et la carte mère.

CPU et mémoire

La carte mère de l'appareil 7120 dispose de 18 emplacements en deux groupes destinés à recevoir des modules de mémoire DIMM DDR3 standard. La configuration de mémoire standard se compose de modules DIMM basse tension DDR-1333 48 Go, 6x8 Go.

Les composants de CPU et de mémoire remplaçables du système 7120 sont répertoriés ci-dessous.

Numéro de référence
Description
FRU/CRU
F371-4966-01
DIMM, 8GB, DDR3, 2RX4, 13
CRU
F371-4885-01
Intel E5620, 2,40 Ghz
FRU

Tous les sockets doivent être occupés par un élément de remplissage ou un module de mémoire DIMM DDR3. Tous les modules DIMM DDR3 doivent être identiques. Des modules DIMM sont préinstallés dans les emplacements P0 D1, D2, D4, D5, D7 et D8.

Figure 1-32  Emplacements de mémoire

image:Illustration présentant les emplacements de modules DIMM

Distribution de puissance, module de ventilateur et composants de disque

Les modules de ventilateur et les DEL sont présentés dans l'illustration suivante.

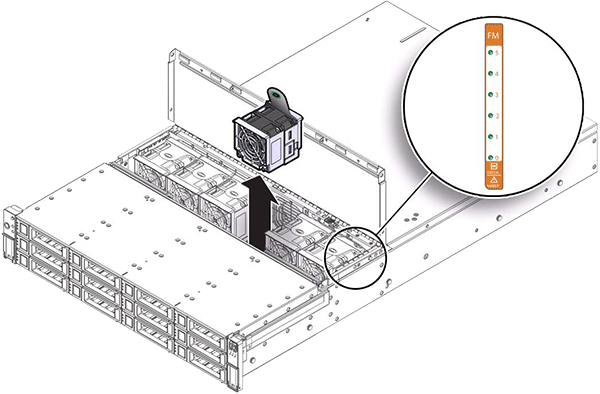

Figure 1-33  Modules de ventilateur et DEL

image:Illustration présentant les modules de ventilateur à l'intérieur du contrôleur

La figure suivante et sa légende présentent la distribution de puissance et les composants associés.

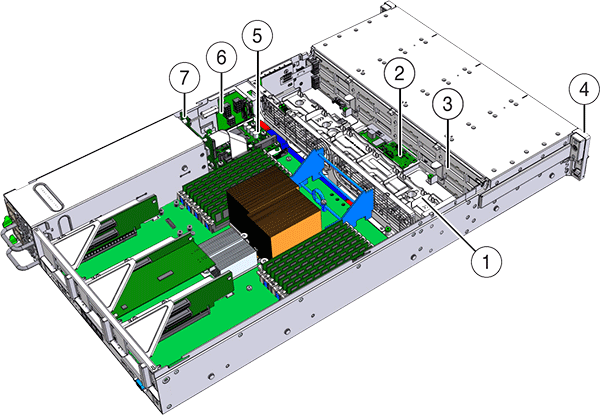

Figure 1-34  Composants de distribution d'énergie

image:Illustration présentant les composants d'alimentation internes
Légende de la figure
1 Carte de ventilateur
5 Carte de distribution de l'alimentation
2 Carte d'extension SAS
6 Carte de connecteur
3 Backplane de disque
7 Backplane d'alimentation
4 Ensemble de voyants lumineux du panneau avant
