Composants remplaçables de l'appareil 7320

La liste suivante répertorie tous les composants remplaçables de distribution de l'alimentation, des disques et des modules de ventilateur de l'appareil 7320. Notez que les alimentations, les disques et les modules de ventilateur sont enfichables à chaud sur le contrôleur de stockage.

Numéro de référence
Description
FRU/CRU
F300-2233-02
Alimentation RoHS 760 W
CRU
F541-2075-04
Alimentation barre de bus, 1U
FRU
F542-0184-01
DR, 3Gb SATA
CRU
F542-0330-01
SSD ReadZilla 2,5" 512 Go
CRU
F541-276-01
Module ASSEMBLAGE, VENTILATEUR
CRU
F541-4274-02
Carte de ventilateur (1U)
FRU

Cartes PCIe et Riser de l'appareil 7320

Voici la liste complète des cartes PCIe remplaçables du système 7320.

Numéro de référence
Description
FRU/CRU
F371-4325-01
HBA 8 Gb FC (PCIe)
CRU
F375-3609-02
PCA, port SAS 6 Gb/s 8 (PCIe)
CRU
F375-3606-03
HCA IB (x4) à double accès (PCIe)
CRU
F375-3696-01
4XQDR CX2 à double accès (PCIe)
CRU
F375-3617-01
2X10GbE SFP+, X8 (PCIe)
CRU
F375-3481-01
Carte NIC 4 ports 1GigE Cu (PCIe)
CRU
F511-1496-04
Contrôleur Sun Fishworks Cluster Controller 200 (PCIe)
FRU

Panneau arrière de l'appareil 7320

Voici une illustration du panneau arrière du contrôleur de stockage 7320. L'appareil Sun 375-3609 doit être connecté dans l'emplacement 2, ne peut pas être installé dans un autre emplacement et aucun autre emplacement n'est proposé en option.

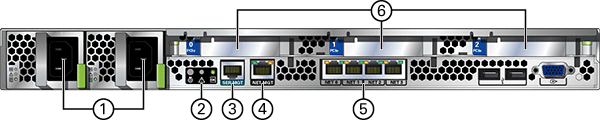

Figure 1-40  Panneau arrière du contrôleur 7320

image:Illustration présentant les composants situés à l'avant du contrôleur
Légende de la figure
1 Alimentations électriques
4 Port de gestion réseau
2 DEL d'état de récapitulatif SC
5 Ports Ethernet
3 Port de gestion série
6 Emplacements PCI
