Châssis

Les dimensions du format de châssis 3U sont les suivantes :

Dimensions
Mesure
Dimensions
Mesure
Hauteur
13,3 cm
Profondeur
70,6 cm
Largeur
43,7 cm
Poids
16,36 kg

Panneau avant

Figure 1-43  Panneau avant de l'appareil 7420

image:Illustration présentant les DEL et composants avant du contrôleur
Légende de la figure
1 DEL et bouton de localisation (blanc)
7 DEL d'intervention requise pour l'alimentation
13 SSD 2 (facultatif)
2 DEL d'intervention requise (orange)
8 DEL d'avertissement de surchauffe
14 SSD 3 (facultatif)
3 DEL d'alimentation/OK (verte)
9 Connecteurs USB 2.0
15 SSD 4 (facultatif)
4 Bouton d'alimentation
10 Connecteur vidéo DB-15
16 SSD 5 (facultatif)
5 DEL de processeur de service OK (verte)
11 Unité d'initialisation 0 (mise en miroir)
6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire
12 Unité d'initialisation 1 (mise en miroir)

Unités système

L'appareil 7420 M2 contient deux unités d'initialisation système SAS-2 900 Go situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre  SSD Readzilla SAS-2 1,6 To peuvent occuper les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420 M2, le nombre de disques durs électroniques (SSD) installés dans chaque contrôleur peut varier.

Les contrôleurs 7420 contiennent deux unités d'initialisation système SATA 500 Go situées dans les emplacements 0 et 1, configurées en tant que paire mise en miroir. Zéro, deux, trois ou quatre SSD 512 Go peuvent également occuper les emplacements 2 à 5, dans cet ordre. Dans un cluster 7420, le nombre de disques durs électroniques (SSD) installés dans chaque contrôleur doit correspondre.

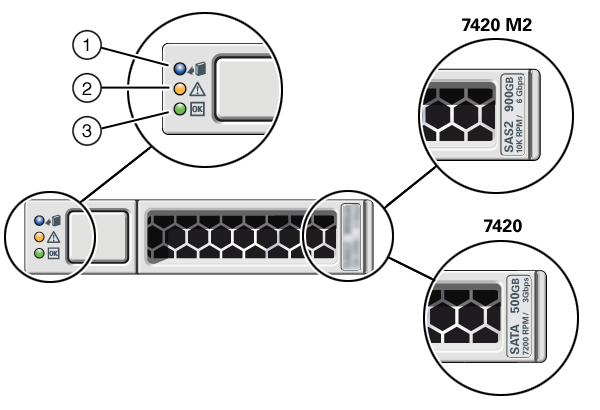

Figure 1-44  DEL des unités d'initialisation SAS-2 et SATA

image:Illustration présentant les détails des DEL situées sur les unités système
Légende de la figure
1 Localisation (blanche)
2 Intervention requise (orange)
3 OK/Activité (verte)

Panneau arrière

L'illustration suivante présente le panneau arrière du contrôleur. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.

Figure 1-45  Panneau arrière du contrôleur 7420

image:Illustration présentant les composants du panneau arrière du contrôleur
Légende de la figure
1 DEL d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte
8 Ports réseau (NET) 10/100/1000 : NET0-NET3
2 Entrée CA de l'unité d'alimentation 0
9 Ports USB 2.0
3 DEL d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte
10 Emplacements PCIe 5 à 9
4 Entrée CA de l'unité d'alimentation 1
11 Port de gestion du réseau (NET MGT)
5 DEL d'état du système Alimenté : verte Attention : orange Localisation : blanche
12 Port de gestion série (SER MGT)
6 Emplacements PCIe 0 à 4
13 Connecteur vidéo DB-15
7 Emplacement de carte de cluster

Connecteurs

Le connecteur de gestion série (SER MGT) est un connecteur RJ-45 et fournit une connexion de terminal à la console SP.

Figure 1-46  Port de gestion série

image:Illustration présentant le port de gestion série

Le connecteur de gestion réseau (NET MGT) est un connecteur RJ-45 et fournit une interface LAN à la console SP.

Figure 1-47  Port de gestion réseau

image:Illustration présentant le port de gestion réseau

Quatre connecteurs Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) sont situés sur la carte mère et fonctionnent à des vitesses de 10/100/1000 Mbits/s. Ces interfaces réseau doivent être configurées avant leur utilisation.

Spécifications électriques

La liste suivante présente les spécifications électriques des contrôleurs 7420.


Remarque -  Les chiffres de dissipation d'énergie répertoriés sont les chiffres nominaux de puissance maximaux définis pour l'alimentation et ne sont pas une évaluation de la consommation d'alimentation véritable de l'appareil.

Entrée

Dissipation d'énergie
