Présentation du contrôleur

Le contrôleur ZS3-4 peut être configuré en contrôleur unique ou double pour créer une configuration de cluster à haute disponibilité. Le tableau suivant présente les options de configuration :

Référence marketing
CPU
Mémoire
SAS-2 Readzilla
Unité d'initialisation SAS-2
HBA SAS-2
Version logicielle (min)
7105725
4x10 coeurs, 2,40 GHz
1 To (modules DIMM 16 Go)
Quatre, 1,6 To
Deux; 900 Go
4X4 ports
2013.1.0

Reportez-vous au site http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html pour obtenir les spécifications de composants les plus récentes.

Dimensions du châssis

Le châssis du contrôleur ZS3-4 peut être installé dans un rack d'équipement standard et occupe trois unités de rack (3RU) en hauteur. Les dimensions du châssis sont les suivantes :

Dimensions
Mesure
Dimensions
Mesure
Hauteur
13,3 cm
Profondeur
70,6 cm
Largeur
43,7 cm
Poids
16,36 kg

Panneau avant du contrôleur ZS3-4

Figure 1-14  Panneau avant du contrôleur ZS3-4

image:Illustration présentant les DEL et composants avant du contrôleur ZS3-4
Légende de la figure
1 DEL et bouton de localisation (blanc)
9 Connecteurs USB 2.0
2 DEL d'intervention requise (orange)
10 Connecteur vidéo DB-15
3 DEL d'alimentation/OK (verte)
11 Unité d'initialisation 0
4 Bouton d'alimentation
12 Unité d'initialisation 1 (requis)
5 DEL de processeur de service OK (verte)
13 Disque dur électronique 2 (facultatif)
6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire
14 Disque dur électronique 3 (facultatif)
7 DEL d'intervention requise pour l'alimentation
15 Disque dur électronique 4 (facultatif)
8 DEL d'avertissement de surchauffe
16 Disque dur électronique 5 (facultatif)

Unités système

Le contrôleur ZS3-4 contient deux unités d'initialisation système SAS-2 900 Go situées dans les emplacements 0 et 1 en tant que paire mise en miroir. Jusqu'à quatre disques durs électroniques (SSD) ReadZilla SAS-2 1,6 To remplissent les emplacements 2 à 5, dans cet ordre.

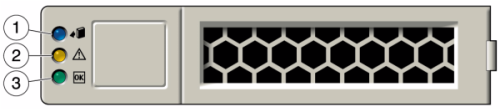

Figure 1-15  LED de l'unité d'initialisation SAS-2 900 Go

image:Illustration présentant les trois DEL de l'avant de l'unité d'initialisation
Légende de la figure
1 Localisation (blanche)
2 Intervention requise (orange)
3 OK/Activité (verte)

Panneau arrière

L'illustration suivante présente le panneau arrière. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.

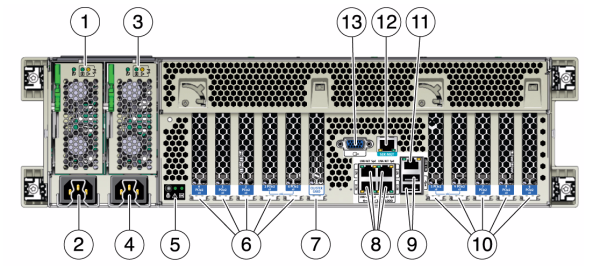

Figure 1-16  Composants du panneau arrière du contrôleur ZS3-4

image:Illustration présentant les composants de l'arrière du contrôleur
Légende de la figure
1 DEL d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte
8 Ports réseau (NET) 10/100/1000 : NET0-NET3
2 Entrée CA de l'unité d'alimentation 0
9 Ports USB 2.0
3 DEL d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte
10 Emplacements PCIe 5 à 9
4 Entrée CA de l'unité d'alimentation 1
11 Port de gestion du réseau (NET MGT)
5 DEL d'état du système Alimenté : verte Attention : orange Localisation : blanche
12 Port de gestion série (SER MGT)
6 Emplacements PCIe 0 à 4
13 Connecteur vidéo DB-15
7 Emplacement de carte de cluster
HBA SAS-2 4x4

Le HBA SAS-2 4x4, installé à l'emplacement PCIe 2 du contrôleur ZS3-4, assure la connectivité aux étagères de disques externes DE2 et Sun. Les ports du HBA sont numérotés de 3 à 0 de haut en bas :

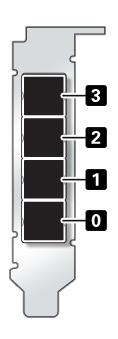

Figure 1-17  Numéros de port des HBA SAS-2 4x4

image:Illustration présentant les quatre ports du HBA

Reportez-vous à la section Options PCIe pour obtenir des informations sur la position des emplacements.

Spécifications électriques

La liste suivante présente les spécifications électriques du contrôleur.


Remarque -  Les chiffres de dissipation d'énergie répertoriés sont les chiffres nominaux de puissance maximale définis pour l'alimentation. Ces chiffres ne sont pas une évaluation de la consommation réelle de l'appareil.

Entrée

Dissipation d'énergie
