Composants internes du contrôleur ZS3-4

L'illustration suivante présente les composants du contrôleur ZS3-4 et la légende permet de les identifier.

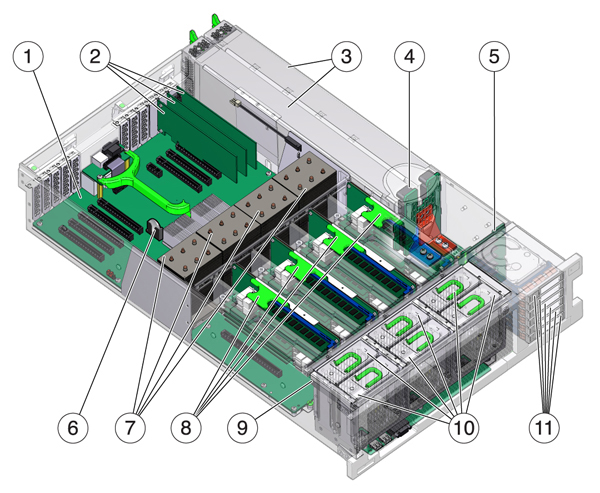

Figure 1-18  Composants internes du contrôleur ZS3-4

image:Illustration présentant l'emplacement des composants internes à l'intérieur du contrôleur.
Légende de la figure
1 Carte mère
7 CPU et dissipateurs de chaleur
2 Cartes PCIe profil bas
8 Cartes riser de mémoire
3 Alimentations électriques
9 Carte de ventilateur
4 Backplane d'alimentation
10 Modules de ventilateur
5 Backplane de disque
11 Unités d'initialisation et SSD
6 Batterie au lithium du système

CPU et mémoire

Le contrôleur ZS3-4 contient des DIMM DDR3 16 Go installés sur les huit cartes riser, prenant en charge 1 To de mémoire.

Figure 1-19  Mémoire et cartes riser du contrôleur ZS3-4

image:Illustration présentant les emplacements de mémoire internes du contrôleur

Reportez-vous à l'étiquette de maintenance sur le capot pour obtenir des informations relatives à la position des DIMM. Sur chaque carte riser de mémoire, les emplacements D0, D2, D4 et D6 doivent être remplis ; les emplacements D1, D3, D5 et D7 peuvent également être remplis de manière groupée sur all les cartes riser de mémoire installées. Tous les modules DIMM du système must be identical.

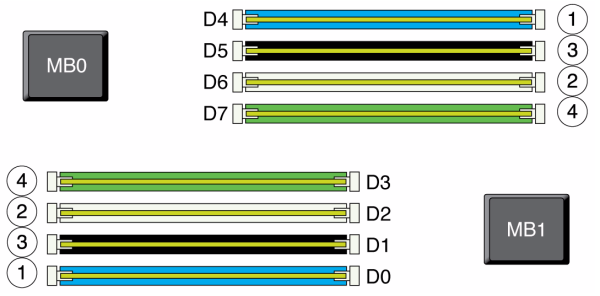

Figure 1-20  Emplacements de mémoire

image:Illustration présentant la position des emplacements de la mémoire interne

Les noms des modules DIMM dans les journaux de l'appareil et la vue Maintenance > Matériel sont affichés avec un nom complet, par exemple /SYS/MB/P0/D7.

Modules de ventilateur

L'illustration suivante présente les modules de ventilateur et les DEL des modules de ventilateur du contrôleur. Les DEL suivantes s'allument lorsqu'une panne du module de ventilateur est détectée :

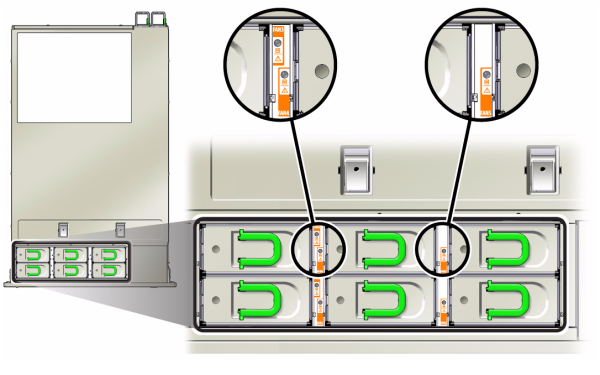

Figure 1-21  DEL du module de ventilateur du contrôleur ZS3-4

image:Illustration présentant l'emplacement des LED du module de ventilateur

Il peut arriver que la DEL de surchauffe du système s'allume si une panne de ventilateur entraîne une augmentation de la température de fonctionnement du système.

Options NIC/HBA

Le tableau suivant présente les options de carte PCIe NIC/HBA pour les configurations ZS3-4 en autonome et en cluster.

Référence marketing
Description
SG-SAS6-INT-Z
HBA SAS-2 8 ports, 6 Gb/s, interne
SG-XPCIE2FC-QF8-Z
HBA FC 8 Gb à 2 ports
7103791
HBA externe 6 Gb/s (SAS-2 4x4) à 4 ports
7101674
HBA FC 16 Gb à 2 ports
7100477
UTP en cuivre Ethernet 1 Gb 4 ports
7100488
Base-T Ethernet cuivre 10 Gb à 2 ports
X4242A
HCA CX2 Infiniband à 2 ports
X1109A-Z
NIC SFP+ 10GbE à 2 ports
X2129A
Transcepteur 850NM, 1/10GPS, courte portée, SFP
X5562A-Z
Transcepteur 10GbE/1GbE, longue portée, SFP

Connecteurs

Le connecteur de gestion série (SER MGT) est un connecteur RJ-45 et fournit une connexion de terminal à la console SP.

Figure 1-22  Port de gestion série

image:Illustration présentant le port de gestion série

Le connecteur de gestion réseau (NET MGT) est un connecteur RJ-45 et fournit une interface LAN à la console SP.

Figure 1-23  Ports Ethernet

image:Illustration présentant les connecteurs Ethernet Gigabit

Quatre connecteurs Gigabit Ethernet RJ-45 (NET0, NET1, NET2, NET3) sont situés sur la carte mère et fonctionnent à des vitesses de 10/100/1000 Mbits/s. Ces interfaces réseau doivent être configurées avant leur utilisation.

Options PCIe

Ce tableau décrit la configuration PCIe de base et les affectations d'emplacements facultatifs pour les configurations ZS3-4 en autonome et en cluster.

Emplacement
Numéro de série
Description
Max
Remarque
0
7047852
HBA interne SAS-2 8 ports
1
Configuration de base
1
7067091
HBA externe SAS-2 à 4 ports (4x4)
4
Configuration de base
2
7067091
HBA externe SAS-2 à 4 ports (4x4)
4
Backend facultatif supplémentaire
2
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
2
375-3696-01
HCA CX2 Infiniband à 2 ports
4
Facultatif, recommandé, frontal
2
7070195
NIC UTP en cuivre Ethernet 1 Gb 4 ports
4
Facultatif, recommandé, frontal
2
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
2
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
2
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
3
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
3
375-3696-01
HCA CX2 Infiniband à 2 ports
4
Facultatif, recommandé, frontal
3
7070195
NIC UTP en cuivre Ethernet 1 Gb 4 ports
4
Facultatif, recommandé, frontal
3
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
3
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
3
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
4
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
4
375-3696-01
HCA CX2 Infiniband à 2 ports
4
Facultatif, recommandé, frontal
4
7070195
NIC UTP en cuivre Ethernet 1 Gb 4 ports
4
Facultatif, recommandé, frontal
4
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
4
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
4
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
C
511-1496-05
Contrôleur Cluster Controller 200
1
Configuration de base de cluster
5
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
5
375-3696-01
HCA CX2 Infiniband à 2 ports
4
Facultatif, recommandé, frontal
5
7070195
Ethernet UTP 1GbE à 4 ports
4
Facultatif, recommandé, frontal
5
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
5
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
5
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
6
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
6
375-3696-01
HCA CX2 Infiniband à 2 ports
4
Facultatif, recommandé, frontal
6
7070195
NIC UTP en cuivre Ethernet 1 Gb 4 ports
4
Facultatif, recommandé, frontal
6
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
6
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
6
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
7
7067091
HBA externe 4 ports (4x4)
4
Backend facultatif supplémentaire
7
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
7
371-4325-02
HBA FC 8 Gb à 2 ports
4
Facultatif, recommandé, frontal
7
375-3696-01
HCA CX2 Infiniband à 2 ports
4
Facultatif, recommandé, frontal
7
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
7
7070195
NIC UTP en cuivre Ethernet 1 Gb 4 ports
4
Facultatif, recommandé, frontal
7
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
7
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
8
7067091
HBA externe SAS-2 à 4 ports (4x4)
4
Configuration de base
9
371-4325-02
HBA FC 8 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)
9
7070006
NIC Ethernet cuivre 10 Gb à 2 ports
4
Facultatif, recommandé, frontal
9
7070195
NIC UTP en cuivre Ethernet 1 Gb 4 ports
4
Facultatif, recommandé, frontal
9
7051223
NIC optique Ethernet 10 Gb à 2 ports
6
Facultatif, recommandé, frontal
9
7023303
HBA FC 16 Gb à 2 ports
4
Cible ou initiateur FC facultatif (sauvegarde)

Ordre des emplacements PCIe

Lors de l'installation de cartes PCIe supplémentaires à votre configuration de base, les cartes doivent être ajoutées dans un ordre spécifique.


Remarque -  L'emplacement 0 est toujours occupé par un HBA interne SAS-2. Les emplacements 1 et 8 sont réservés aux HBA externes SAS-2 4x4.

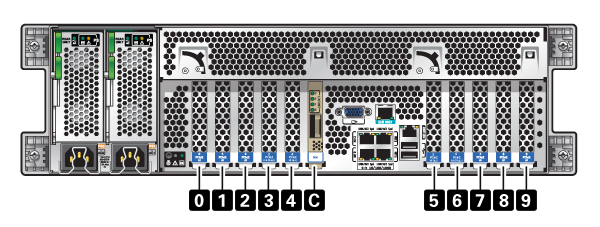

Figure 1-24  Emplacements PCIe du contrôleur ZS3-4

image:Illustration présentant la position des emplacements PCIe à l'arrière du contrôleur

Installez les cartes PCIe facultatives dans l'ordre suivant :

Carte PCIe
Ordre des emplacements
1. HBA externe SAS-2 à 4 ports (4x4)
Emplacements 2, 7
2. HBA 8 Gb FC
Emplacement 9
Les HBA FC supplémentaires sont installés en dernier
3. HCA InfiniBand
Emplacements 3, 6, 4, 5, 2, 7
4. NIC Ethernet 10 Gb à 2 ports
Emplacements 3, 6, 4, 5, 2, 7, 9

Remarque -  Si vous ajoutez une carte NIC optique Ethernet 10 Gb à 2 ports et une carte NIC Ethernet cuivre 10 Gb à 2 ports, la carte NIC optique Ethernet 10 Gb à 2 ports est prioritaire pour l'installation dans les emplacements.

5. Carte NIC Ethernet 1 Gb à 4 ports
Emplacements 3, 6, 4, 5, 2, 7, 9
6. HBA FC 16 Gb
Emplacements 3, 6, 4, 5, 2, 7, 9
7. HBA 8 Gb FC restants
Emplacements 3, 6, 4, 5, 2, 7 (pour l'emplacement 9, voir l'étape 2)
