Présentation des étagères de disques

Les étagères de disques Oracle sont des périphériques SCSI série (SAS) à haute disponibilité offrant un stockage étendu. Les composants principaux sont remplaçables à chaud, notamment les disques, les modules d'E/S ( IOM) ou les cartes de module d'interface SAS (SIM) permettant de se connecter aux contrôleurs et à d'autres étagères de disques, ainsi que la double alimentation de partage de charge avec les modules de ventilateur. Il en résulte un environnement tolérant aux pannes qui ne présente aucun point de panne unique. Le statut des composants est indiqué à l'aide de voyants situés sur l'étagère de disques et s'affiche dans l'écran Maintenance > Matériel de la BUI.

Reportez-vous à la section Procédures de maintenance des étagères de disques du manuel Manuel d’entretien client des systèmes Oracle ZFS Storage Appliance pour obtenir des instructions pour le remplacement des composants des étagères de disques.

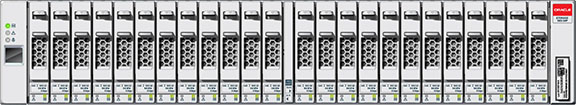

Figure 1-53  Oracle Storage Drive Enclosure DE2-24P

Le boîtier Oracle Storage Drive Enclosure DE2-24P est un châssis 2U prenant en charge 24 unités SAS-2 2,5". Les unités de disque dur hautes performances assurent un stockage fiable et les disques durs électroniques permettent des opérations d'écriture accélérées. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

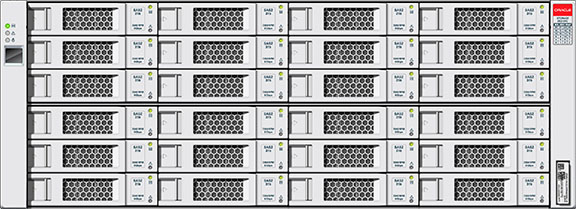

Figure 1-54  Oracle Storage Drive Enclosure DE2-24C

Le boîtier Oracle Storage Drive Enclosure DE2-24C est un châssis 4U prenant en charge 24 unités SAS-2 3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. Cette étagère de disques est équipée de modules d'E/S (IOM) doubles et redondants et d'une double alimentation avec modules de ventilateur.

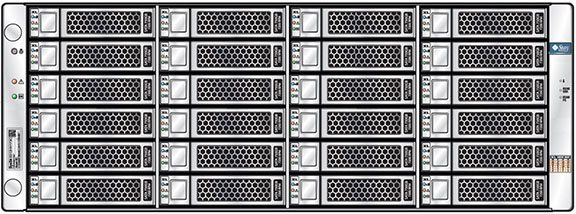

Figure 1-55  Sun Disk Shelf 24x3,5" SAS-2

L'étagère de disques Sun Disk Shelf est un châssis 4U prenant en charge 24 disques SAS-2 de 3,5". Les disques durs électroniques permettent des opérations d'écriture accélérées et les unités de disque dur à haute capacité assurent un stockage fiable. L'étagère de disques est équipée de cartes de modules d'interface SAS (SIM) doubles et redondantes et d'une double alimentation avec modules de ventilateur.

SAS-2

La topologie Fabric de stockage SAS-2 (Serial Attached SCSI 2.0) prend en charge un nombre plus élevé de cibles, une bande passante plus large, une fiabilité accrue et une plus grande échelle. Les améliorations de fiabilité et d'échelle sont obtenues grâce à des disques SAS-2 pouvant être montés en guirlande et connectés à un nombre d'étagères pouvant atteindre 36 étagères pour certains systèmes, pour un total de 864 disques En outre, le HBA SAS-2 à hautes performances est conçu pour la série Sun ZFS Storage 7000 avec une puce standard capable de prendre en charge une grande densité de périphériques cible et pouvant être connectée à 1 024 cibles.

Avec cette topologie Fabric, il est recommandé d'appliquer des étagères entières aux pools, afin de bénéficier des avantages des configurations sans point de panne unique et d'un entrelacement réparti sur le plus grand nombre possible de périphériques.

Les étagères suivantes implémentent les disques SAS-2 :

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

• Sun Disk Shelf

Panneau avant

Le panneau avant est composé d'unités de disque et de voyants.

Emplacements des unités de disque

Les illustrations suivantes présentent les emplacements des unités de disque.

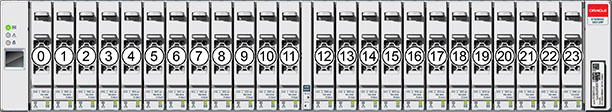

Figure 1-56  Emplacements des unités du boîtier Oracle Storage Drive Enclosure DE2-24P

Jusqu'à quatre disques durs électroniques ( SSD) Logzilla sont pris en charge par étagère de disques.

Les SSD Logzilla doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

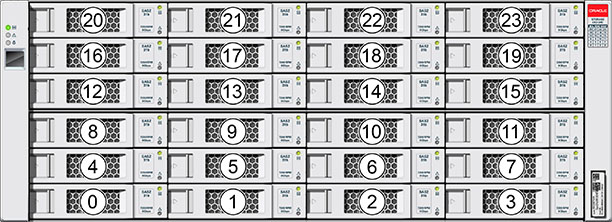

Figure 1-57  Emplacements des unités de disque Oracle Storage Drive Enclosure DE2-24C et Sun Disk Shelf

Jusqu'à quatre disques durs électroniques ( SSD) Logzilla sont pris en charge par étagère de disques.

Les SSD Logzilla doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23. (le boîtier Oracle Storage Drive Enclosure DE2-24C est illustré est représente les deux modèles)

Indicateurs du panneau avant

Les illustrations suivantes présentent les indicateurs du panneau avant.

Figure 1-58  Indicateurs d'état du boîtier Oracle Storage Drive Enclosure DE2-24P

Figure 1-59  Indicateurs d'état du boîtier Oracle Storage Drive Enclosure DE2-24C

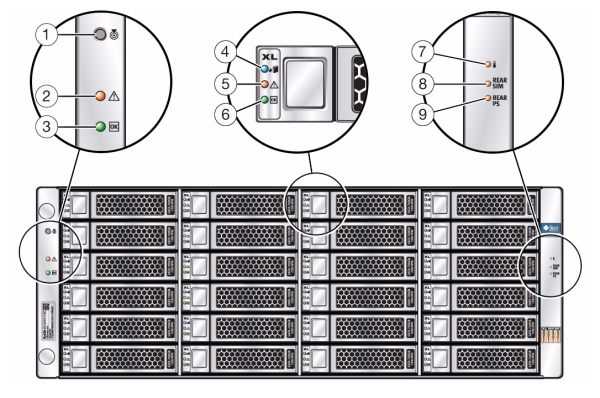

Figure 1-60  Indicateurs d'état de l'étagère Sun Disk Shelf

Panneau arrière

Le panneau arrière est composé de l'alimentation, des ventilateurs, des modules d'E/S ( IOM) ou des modules d'interface SAS (SIM) et de voyants.

Figure 1-61  Panneau arrière du boîtier Oracle Storage Drive Enclosure DE2-24P

Figure 1-62  Panneau arrière du boîtier Oracle Storage Drive Enclosure DE2-24C

Figure 1-63  Panneau arrière de l'étagère Sun Disk Shelf

Indicateurs de module d'E/S

Les étagères de disques suivantes sont équipées de modules d'E/S ( IOM) :

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

Figure 1-64  Indicateurs de module d'E/S du boîtier d'unités de disque DE2

Indicateurs de carte de module SIM

Les étagères de disques suivantes sont équipées de cartes de module SIM :

• Sun Disk Shelf

L'illustration suivante présente les indicateurs de carte de module SIM de l'étagère de disques Sun Disk Shelf.

Figure 1-65  Indicateurs de la carte de module SIM Sun Disk Shelf

Indicateurs d'alimentation

La figure suivante présente les indicateurs d'alimentation et du module de ventilateur des étagères de disques suivantes :

• Oracle Storage Drive Enclosure DE2-24P

• Oracle Storage Drive Enclosure DE2-24C

Figure 1-66  Indicateurs d'alimentation du boîtier d'unités de disque DE2

La figure suivante présente les indicateurs d'alimentation et du module de ventilateur des étagères de disques suivantes :

• Sun Disk Shelf

Figure 1-67  Indicateurs du module de ventilateur et d'alimentation de l'étagère Sun Disk Shelf

Configurations d'étagère de disques

Les tableaux suivants décrivent et répertorient les numéros de référence des étagères de stockage d'extension prises en charge.

Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24C

Sun Disk Shelf (DS2)
