Présentation du contrôleur

Le contrôleur ZS3-2 est un système x86 de niveau professionnel monté en rack et équipé d'un processeur Intel Xeon. Doté d'emplacements PCIe extensibles et de 16 emplacements de module DIMM, il associe performances élevées et possibilités d'extension dans un rack 2U compact.

CPU
Mémoire
Readzilla
Unité d'initialisation
Emplacements PCIe
HBA
2x8 coeurs, 2,1 GHz
256 Go 16x16 Go
512 Go 16x32 Go
1-4 1,6 To SAS-2 SSD
2x2,5 pouces 900 Go SAS-2
2 dédiés ; 4 disponibles
SAS-2 4 ports (4x4) 6 Gb/s externe

Reportez-vous à la page http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html pour obtenir les spécifications les plus récentes pour les composants.

Panneau avant

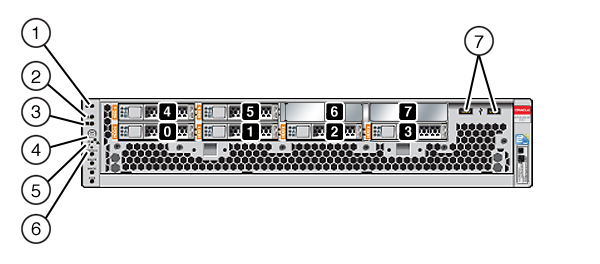

Les emplacements des unités de disque ZS3-2 et des composants du panneau avant sont présentés sur la figure suivante.

Figure 1-2  Panneau avant du contrôleur ZS3-2

image:Illustration présentant la vue avant du contrôleur ZS3-2

Les emplacements des unités de disque 0 et 1 sont équipés de deux unités d'initialisation SAS-2 de 900 Go . Jusqu'à quatre disques durs électroniques (SSD) de 1,6 To optimisés pour la lecture flash (Readzilla) peuvent occuper les emplacements 2 à 5, dans l'ordre. Les emplacements 6 et 7 sont vides et doivent contenir des éléments de remplissage.

Légende de la figure
1 Bouton/DEL de localisation (blanc)
5 DEL de processeur de service OK (verte)
2 DEL d'intervention requise (orange)
6 DEL d'intervention requise sur le ventilateur/la CPU/la mémoire
3 DEL d'alimentation/OK (verte)
7 Ports USB 2.0
4 Bouton d'alimentation

Remarque -  Les DEL situées sous la DEL d'intervention requise sur le ventilateur/la CPU/la mémoire ne sont actuellement pas utilisées.

Panneau arrière

Les emplacements PCIe du contrôleur ZS3-2 et les composants du panneau arrière sont présentés sur la figure suivante.

Figure 1-3  Panneau arrière du contrôleur ZS3-2

image:Illustration présentant les composants de l'arrière du contrôleur ZS3-2
Légende de la figure
1 SAS-2 HBA (emplacement 1)
7 Alimentations électriques CA PS1 (en haut), PS0 (en bas)
13 Port d'alarme, connecteur DB-15
2 4x4 SAS-2 HBA (emplacement 2)
8 DEL d'état du système
14-16 Ports d'E/S du cluster
3 Emplacement PCIe 3
9 Ports USB 2.0
17 Ports Ethernet 10 Gbits
4 Emplacement PCIe 4
10 Port vidéo VGA à 15 broches du SP
18 Poste de mise à la terre du châssis
5 Emplacement PCIe 5
11 Port de gestion série
6 Port PCIe 6
12 Port de gestion réseau

Remarque -  Les trois ports d'E/S du cluster (0, 1 et GigE) sont réservés à l'interconnexion de cluster uniquement.
HBA SAS-2 4x4

Le HBA SAS-2 4x4 , installé à l'emplacement PCIe 2 du contrôleur ZS3-2, assure la connectivité aux étagères de disques externes DE2 et Sun. Les ports du HBA sont numérotés de 0 à 3 de gauche à droite, tel que présenté ci-dessous :

Figure 1-4  Numéros de port des HBA SAS-2 4x4

image:Illustration présentant les numéros de port de zéro à 3 sur le HBA

Pour les contrôleurs équipés d'un HBA SAS-2 4x4 supplémentaire, reportez-vous à la section Options PCIe pour obtenir des instructions sur la position des emplacements.

Port de gestion série

Le connecteur de gestion série (SER MGT) est un port RJ-45 et fournit une connexion de terminal à la console du processeur de service (SP).

Figure 1-5  Port de gestion série

image:Illustration présentant le port de gestion série
Port de gestion réseau

Le connecteur de gestion réseau (NET MGT) est un port RJ-45 et fournit une interface de terminal vers la console SP de rechange.

Figure 1-6   Port de gestion réseau

image:Illustration présentant le port de gestion réseau
Ports Ethernet

Le contrôleur ZS3-2 est équipé de quatre connecteurs réseau RJ-45 10 Gigabit Ethernet (10GbE), étiquetés NET 3, NET 2, NET 1 et NET 0, de gauche à droite sur le panneau arrière du serveur. Les ports fonctionnent à 100 Mbits/s, 1 000 Mbits/s ou 10 Gbits/s. Utilisez ces ports pour connecter l'appareil au réseau.

Figure 1-7  Ports Ethernet

image:Illustration présentant les quatre ports Ethernet et les étiquettes

Les DEL situées au-dessus de chaque port NET sont les témoins de liaison/d'activité (à gauche) et de débit (à droite) du port correspondant présenté dans le tableau suivant :

Type de connexion
Terminologie EEE
Couleur DEL de vitesse
Taux de transfert
Fast Ethernet
100BASE-TX
Désactivé
100 Mbits/s
Gigabit Ethernet
1000BASE-T
Orange
1 000 Mbits/s
10 Gigabit Ethernet
10GBASE-T
Verte
10000 Mbits/sec
Ports d'E/S du cluster

Deux ports série de cluster (0 et 1) et un port Ethernet permettent la communication entre deux contrôleurs pour former une configuration de cluster. Pour plus d'informations sur la connexion des câbles pour former un cluster, reportez-vous à la section Node Cabling in Oracle ZFS Storage Appliance Administration Guide.

Figure 1-8  Ports d'E/S du cluster : Série 0, Série 1 et Ethernet

image:Illustration présentant les trois ports d'entrée/sortie du cluster

Caution

Attention  -  Lorsque vous retirez un câble RJ-45 d'un port série de cluster (0 et 1), faites très attention à ne pas endommager le réceptacle RJ-45 interne. Pour retirer correctement un câble RJ-45 d'un port série de cluster, procédez comme suit :


Déconnexion d'un câble RJ-45

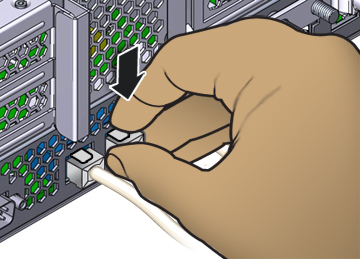

  1. A l'aide de votre index, enfoncez complètement l'onglet de dégagement du câble RJ-45. Assurez-vous que l'onglet est complètement dégagé du port.
    image:Illustration présentant la manière adéquate de retirer le câble du port série du cluster

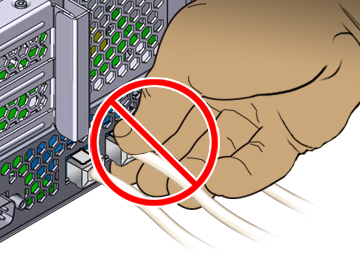

  2. A l'aide de votre pouce et de votre majeur, appliquez une légère pression vers le bas tout en retirant la fiche du port. Ne tirez pas la fiche vers le haut et ne pincez pas l'onglet de dégagement avec vos doigts sous la fiche, comme illustré ci-dessous
    image:Illustration présentant la manière inadéquate de manipuler le câble
