机箱概述

Sun ZFS Storage 7120 是采用 Intel Xeon 处理器的企业级双插槽机架装配 x64 系统。它采用紧凑型 2U 机型，具备高性能以及四个 PCIe 插槽与 18 个 DIMM 插槽的扩展空间。有关最新的组件规格，请参阅 http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html。

有关使用 Sun ZFS Storage 7120 的 FC SAN 引导解决方案的详细信息，请参阅《Implementing Fibre Channel SAN Boot with Oracle's Sun ZFS Storage Appliance》（《使用 Oracle Sun ZFS Storage Appliance 实施光纤通道 SAN 引导》）白皮书，网址为：http://www.oracle.com/technetwork/articles/servers-storage-admin/fbsanboot-365291.html。

7120 是一个单机控制器，它包含提供磁盘机框扩展、写入闪存加速的一个内部 SAS-2 HBA，以及 11 个 300GB 15K、600GB 15K、1TB 7.2K、2TB 7.2K 或 3TB 7.2K 硬盘驱动器存储。 SAS-2 存储结构支持更多的目标、更大的宽带、更高的可靠性和更大的扩展空间。

2U 机箱外形尺寸如下：

尺寸	测量值	尺寸	测量值
高度	87.6 毫米/3.45 英寸	厚度	765.25 毫米/30.13 英寸
宽度	436.8 毫米/17.2 英寸	重量	29.54 千克/65 磅

前面板

下面的图形和图例显示了前面板和驱动器位置。Logzilla 3.5" SSD 应装入插槽 3 中，它在配置有内部 Sun Aura 闪存 HBA Logzilla 的控制器中不受支持。

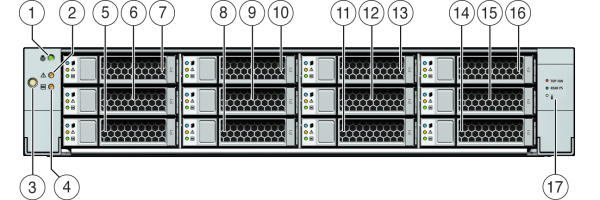

图 1-25 7120 控制器前面板

图例
`1` 定位器 LED 指示灯/按钮（白色）	`7` HDD 2	`13` HDD 8
`2` 需要维修操作 LED 指示灯（琥珀色）	`8` HDD 或 SSD 3	`14` HDD 9
`3` 电源按钮	`9` HDD 4	`15` HDD 10
`4` 电源/正常 LED 指示灯（绿色）	`10` HDD 5	`16` HDD 11
`5` HDD 0	`11` HDD 6	`17` 驱动器映射
`6` HDD 1	`12` HDD 7

后面板

下面的图形和图例显示了后面板。

注 - 可选的 Sun 双端口 40Gb/sec 4x Infiniband QDR HCAdapter PCIe 卡 (375-3606-01) 可安装在插槽 1、2 或 3 中。375-3606-01 HCA 扩展卡在 10Gb 网络配置中不受支持。

图 1-26 7120 控制器后面板

图例
`1` 电源单元 1	`6` PCIe 4	`11` 网络管理端口
`2` 电源单元 0	`7` 引导 HDD 1	`12` 千兆位以太网端口 NET 0、1、2、3
`3` PCIe 0	`8` 引导 HDD 0	`13` USB 2.0 端口 (0, 1)
`4` PCIe 3	`9` 后面板系统状态 LED 指示灯	`14` HD15 视频端口
`5` PCIe 1	`10` 串行管理端口

串行管理连接器 (SER MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的终端连接。

图 1-27 串行管理端口

网络管理连接器 (NET MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的备用终端接口。

图 1-28 网络管理端口

主板上有四个运行速率为 10/100/1000 兆字节/秒的 RJ-45 千兆位以太网端口（NET0、NET1、NET2 和 NET3）。在使用前必须配置这些网络接口。
