机箱 - Oracle® ZFS Storage Appliance 安装指南

图例
`1` 定位器 LED 指示灯和按钮（白色）	`7` 电源 (Power Supply, PS) 需要维修 LED 指示灯	`13` SSD 2（可选）
`2` 需要维修 LED 指示灯（琥珀色）	`8` 温度过高警告 LED 指示灯	`14` SSD 3（可选）
`3` 电源/正常 LED 指示灯（绿色）	`9` USB 2.0 连接器	`15` SSD 4（可选）
`4` 电源按钮	`10` DB-15 视频连接器	`16` SSD 5（可选）
`5` 服务处理器 (Service Processor, SP) 正常 LED 指示灯（绿色）	`11` 引导驱动器 0（镜像）
`6` 风扇/CPU/内存需要维修 LED 指示灯	`12` 引导驱动器 1（镜像）

系统驱动器

7420 M2 在插槽 0 和 1 中安装有两个 900GB SAS-2 系统引导驱动器，它们配置为镜像对。最多可以有四个 1.6TB SAS-2 Readzilla SSD 按顺序安装在插槽 2 到插槽 5 中。在 7420 M2 群集中，每个控制器中安装的固态驱动器 (solid state drive, SSD) 数量可能会有所不同。

7420 控制器在插槽 0 和 1 中安装有两个 500GB SATA 系统引导驱动器，它们配置为镜像对。可以选择将零个、两个、三个或四个 512GB SSD 按顺序安装在插槽 2 到插槽 5 中。在 7420 群集中，两个控制器中安装的 SSD 数量必须相同。

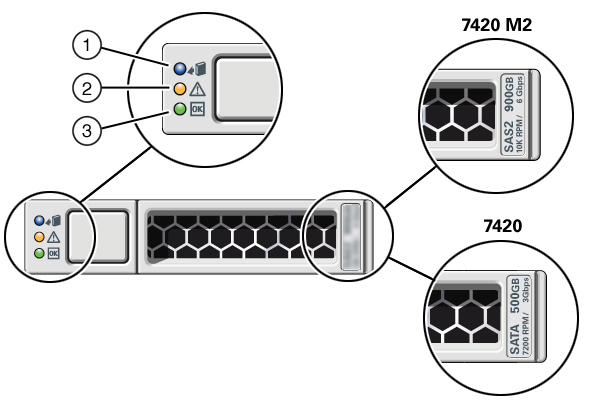

图 1-44 SAS-2 和 SATA 引导驱动器 LED 指示灯

图例
`1` 定位（白色）	`2` 需要维修操作（琥珀色）	`3` 正常/活动（绿色）

后面板

下图显示了控制器的后面板。本图未介绍基本配置 HBA。

图 1-45 7420 控制器后面板

图例
`1` 电源单元 0 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色	`8` 网络 (NET) 10/100/1000 端口：NET0-NET3
`2` 电源单元 0 交流电插口	`9` USB 2.0 端口
`3` 电源单元 1 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色	`10` PCIe 插槽 5-9
`4` 电源单元 1 交流电插口	`11` 网络管理 (NET MGT) 端口
`5` 系统状态 LED 指示灯－电源：绿色；警示：琥珀色；定位：白色	`12` 串行管理 (SER MGT) 端口
`6` PCIe 插槽 0-4	`13` DB-15 视频连接器
`7` 群集卡插槽

连接器

串行管理连接器 (SER MGT) 是一个 RJ-45 连接器，提供与 SP 控制台的终端连接。

图 1-46 串行管理端口

网络管理连接器 (NET MGT) 是一个 RJ-45 连接器，提供针对 SP 控制台的 LAN 接口。

图 1-47 网络管理端口

主板上有四个运行速率为 10/100/1000 兆字节/秒的 RJ-45 千兆位以太网连接器（NET0、NET1、NET2 和 NET3）。在使用前必须配置这些网络接口。

电气规格

以下列表显示了 7420 控制器的电气规格。

注 - 所列出的功耗数值是电源的最大额定功率数值，而不是设备的实际额定功耗数值。

输入

额定频率：50/60Hz
交流电操作范围：100-127 VAC（2 个 CPU）和 200-240 VAC（2 个或 4 个 CPU）
最大交流电流 RMS：12A (100 VAC)/12A (200 VAC)

功耗

最大功耗：1800 W
最大热输出：6143 BTU/hr
额定伏安：1837 VA（240 VAC 时），0.98 P.F
