控制器概述

ZS3-4 控制器可以配置为单控制器，也可以配置为双控制器来创建高可用性群集配置。下表介绍了配置选项：

有关最新的组件规格，请参阅 http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html。

机箱尺寸

ZS3-4 控制器机箱可以装入标准设备机架，高度上占用三个机架单元 (three rack unit, 3RU)。机箱尺寸如下所示：

ZS3-4 前面板

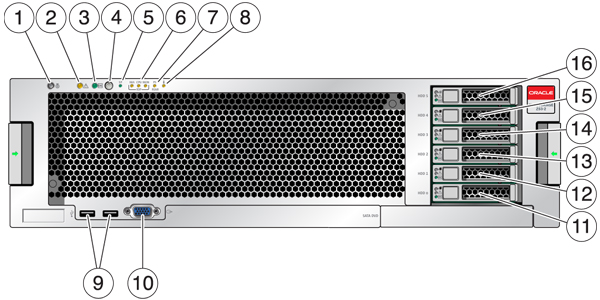

图 1-14  ZS3-4 前面板

系统驱动器

ZS3-4 控制器在插槽 0 和 1 中安装有两个 900GB SAS-2 系统引导驱动器，它们配置为镜像对。最多可以有四个 1.6TB SAS-2 Readzilla SSD 按顺序安装在插槽 2 到插槽 5 中。

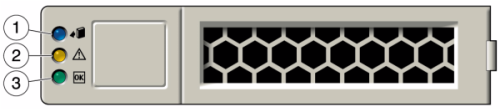

图 1-15  900GB SAS-2 引导驱动器 LED 指示灯

后面板

下图显示了后面板。本图未介绍基本配置 HBA。

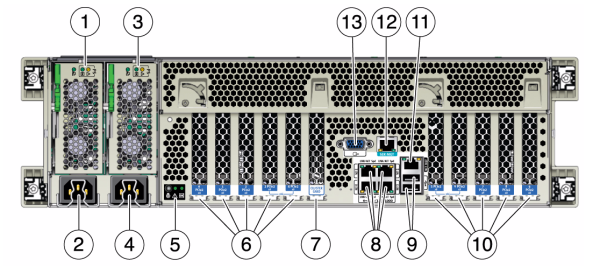

图 1-16  ZS3-4 后面板组件

4x4 SAS-2 HBA

4x4 SAS-2 HBA 安装在 ZS3-4 中，提供到外部 DE2 和 Sun Disk Shelf 的连接。编号为 3-0（从上到下）的 HBA 端口：

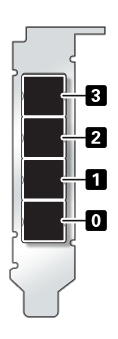

图 1-17  4x4 SAS-2 HBA 端口号

请参见PCIe 选件的插槽位置。

电气规格

以下列表显示了控制器的电气规格。

输入

• 额定频率：50/60Hz

• 交流电工作范围：200-240 VAC

• 最大交流电流 RMS：12A (200 VAC)

功耗

• 最大功耗：1800 W

• 最大热输出：6143 BTU/hr

• 额定伏安：1837 VA（240 VAC 时），0.98 P.F
