ZS3-4 内部组件

下图显示了 ZS3-4 控制器的各个组件,并且在图例中对这些组件进行了标识。

图 1-18  ZS3-4 控制器内部组件

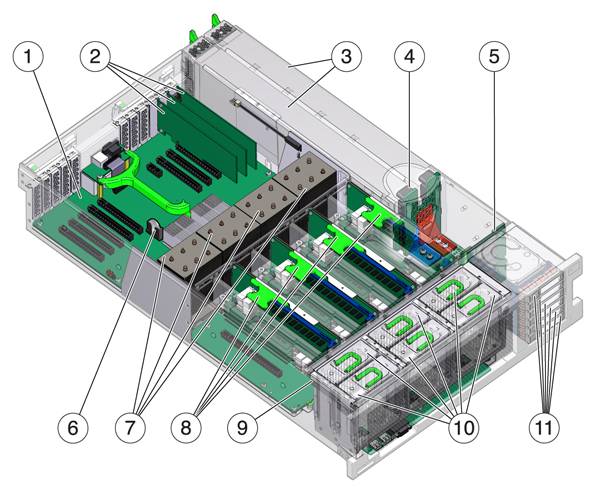

image:该图显示了控制器内部的内部组件的位置。
图例
1 主板
7 CPU 和散热器
2 窄板型 PCIe 卡
8 内存竖隔板
3 电源设备
9 风扇板
4 电源底板
10 风扇模块
5 驱动器底板
11 引导驱动器和 SSD
6 系统锂电池

CPU 和内存

ZS3-4 控制器支持在全部八个竖隔板上安装 16GB DDR3 DIMM,提供 1TB 内存。

图 1-19  ZS3-4 内存和竖隔板

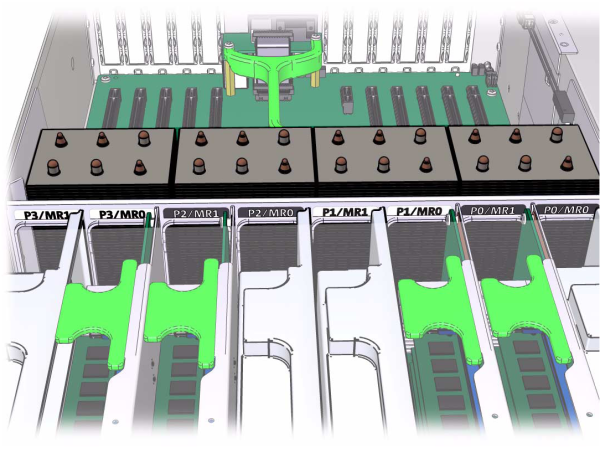

image:该图显示了控制器中的内部内存插槽

有关 DIMM 位置的信息,请参阅顶盖上的维修标签。必须填充每个内存竖隔板上的插槽 D0、D2、D4 和 D6,而插槽 D1、D3、D5 和 D7 可以作为一个组在所有已安装的内存竖隔板上填充(可选)。系统中的所有 DIMM 都必须相同

图 1-20  内存插槽

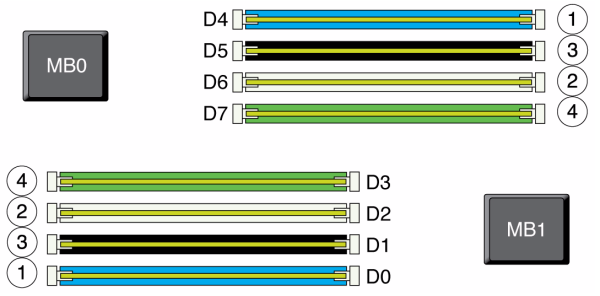

image:该图显示了内部内存的插槽位置

设备日志和 "Maintenance"(维护)> "Hardware"(硬件)视图中的 DIMM 名称均显示全名称,例如 /SYS/MB/P0/D7。

风扇模块

下图显示了控制器的风扇模块和风扇模块 LED 指示灯。当在风扇模块中检测到故障时,以下 LED 指示灯将亮起:

图 1-21  ZS3-4 风扇模块 LED 指示灯

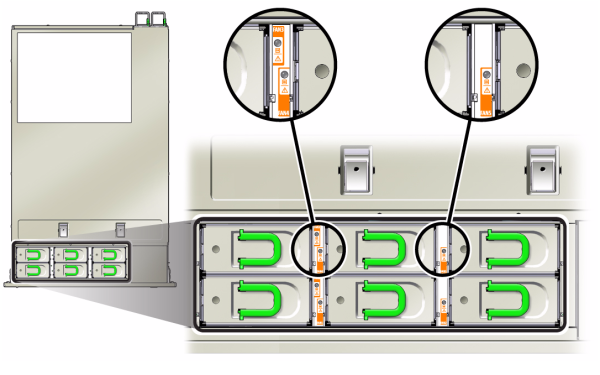

image:该图显示了风扇模块 LED 指示灯的位置

如果风扇故障导致系统工作温度升高,则系统过热 LED 指示灯可能会亮起。

NIC/HBA 选件

此表介绍了 ZS3-4 单机和群集配置的 NIC/HBA PCIe 卡选件。

Mktg 部件号
说明
SG-SAS6-INT-Z
8 端口 6Gb/s SAS-2 内部 HBA
SG-XPCIE2FC-QF8-Z
2 端口 8Gb FC HBA
7103791
4 端口 (4x4 SAS-2) 6Gb/s 外部 HBA
7101674
2 端口 16Gb FC HBA
7100477
4 端口 1Gb 以太网铜质 UTP
7100488
2 端口 10Gb 以太网铜质 Base-T
X4242A
2 端口 Infiniband CX2 HCA
X1109A-Z
2 端口 10GbE SFP+ NIC
X2129A
收发器 850NM,1/10GPS,短距离,SFP
X5562A-Z
10GbE/1GbE 收发器,长距离,SFP

连接器

串行管理连接器 (SER MGT) 是一个 RJ-45 连接器,提供与 SP 控制台的终端连接。

图 1-22  串行管理端口

image:该图显示了串行管理端口

网络管理连接器 (NET MGT) 是一个 RJ-45 连接器,提供针对 SP 控制台的 LAN 接口。

图 1-23  以太网端口

image:该图显示了千兆位以太网连接器

主板上有四个运行速率为 10/100/1000 兆字节/秒的 RJ-45 千兆位以太网连接器(NET0、NET1、NET2 和 NET3)。在使用前必须配置这些网络接口。

PCIe 选件

此表介绍了 ZS3-4 单机和群集配置的 PCIe 基本配置和可选插槽分配。

插槽
Mfg 部件号
说明
最长
注意
0
7047852
8 端口 SAS-2 内部 HBA
1
基本配置
1
7067091
4 端口 (4x4) SAS-2 外部 HBA
4
基本配置
2
7067091
4 端口 (4x4) SAS-2 外部 HBA
4
其他可选后端
2
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
2
375-3696-01
2 端口 Infiniband CX2 HCA
4
可选的建议前端
2
7070195
4 端口 1Gb 以太网铜质 UTP NIC
4
可选的建议前端
2
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
2
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
2
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)
3
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
3
375-3696-01
2 端口 Infiniband CX2 HCA
4
可选的建议前端
3
7070195
4 端口 1Gb 以太网铜质 UTP NIC
4
可选的建议前端
3
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
3
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
3
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)
4
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
4
375-3696-01
2 端口 Infiniband CX2 HCA
4
可选的建议前端
4
7070195
4 端口 1Gb 以太网铜质 UTP NIC
4
可选的建议前端
4
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
4
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
4
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)
C
511-1496-05
Cluster Controller 200
1
群集基本配置
5
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
5
375-3696-01
2 端口 Infiniband CX2 HCA
4
可选的建议前端
5
7070195
4 端口 1GbE UTP 以太网
4
可选的建议前端
5
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
5
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
5
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)
6
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
6
375-3696-01
2 端口 Infiniband CX2 HCA
4
可选的建议前端
6
7070195
4 端口 1Gb 以太网铜质 UTP NIC
4
可选的建议前端
6
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
6
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
6
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)
7
7067091
4 端口 (4x4) 外部 HBA
4
其他可选后端
7
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
7
371-4325-02
2 端口 8Gb FC HBA
4
可选的建议前端
7
375-3696-01
2 端口 Infiniband CX2 HCA
4
可选的建议前端
7
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
7
7070195
4 端口 1Gb 以太网铜质 UTP NIC
4
可选的建议前端
7
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
7
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)
8
7067091
4 端口 (4x4) SAS-2 外部 HBA
4
基本配置
9
371-4325-02
2 端口 8Gb FC HBA
4
可选的 FC 目标或启动器(备用)
9
7070006
2 端口 10Gb 以太网铜质 NIC
4
可选的建议前端
9
7070195
4 端口 1Gb 以太网铜质 UTP NIC
4
可选的建议前端
9
7051223
2 端口 10Gb 以太网光纤 NIC
6
可选的建议前端
9
7023303
2 端口 16Gb FC HBA
4
可选的 FC 目标或启动器(备用)

PCIe 插槽顺序

向基本配置中安装更多 PCIe 卡时,卡必须按特定顺序添加。


注 -  插槽 0 始终使用 SAS-2 内部 HBA 进行填充。插槽 1 和 8 保留用于 4x4 SAS-2 外部 HBA。

图 1-24  ZS3-4 PCIe 插槽

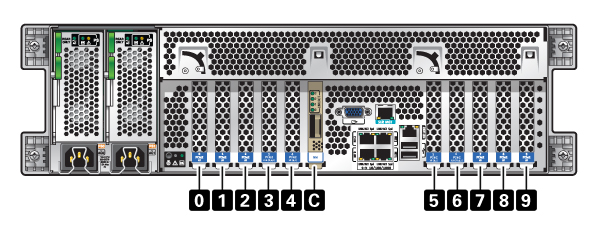

image:该图显示了该控制器背面的 PCIe 插槽位置

按以下顺序安装可选 PCIe 卡:

PCIe 卡
插槽顺序
1. 4 端口 (4x4) SAS-2 外部 HBA
插槽 2、7
2. 8Gb FC HBA
插槽 9
最后安装其他 FC HBA
3. Infiniband HCA
插槽 3、6、4、5、2、7
4. 2 端口 10Gb 以太网 NIC
插槽 3、6、4、5、2、7、9

注 -  如果要添加一个 2 端口 10Gb 以太网光纤 NIC 和 2 端口 10Gb 以太网铜质 NIC,则 10Gb 以太网光纤 NIC 插槽优先。

5. 4 端口 1Gb 以太网 NIC
插槽 3、6、4、5、2、7、9
6. 16Gb FC HBA
插槽 3、6、4、5、2、7、9
7. 其余 8Gb FC HBA
插槽 3、6、4、5、2、7(插槽 9,请参见步骤 2)
