机箱概述

Sun ZFS Storage 7320 包含一个存储控制器或以高可用性群集形式配置的两个存储控制器。单机配置和群集配置均支持一个到六个磁盘机框。

7320 控制器基本配置包括两个 CPU、内置 4 x 1Gb/s 前端 GigE 端口、冗余电源、用于扩展的前端支持的 NIC 选件、磁带备份、InfiniBand 和用于存储扩展的双端口 SAS HBA。

CPU 为 Intel Xeon 5600 系列，2.40GHz，80W，具有 4 个内核处理器。标准内存配置为 96GB，6 x 8GB DDR3-1333 低压 (LV) DIMM（每个 CPU）。可通过为每个 CPU 使用 9 x 8GB DDR3-1333 LV DIMM 将内存升级到 144GB（两个 CPU 一共为 18 x 8GB）。7320 控制器的早期版本提供了 24GB（基本）、48GB 或 72GB 内存选件。群集配置只不过是使用两台服务器且在每台服务器中使用一个群集卡来提供服务器之间的心跳连接。

所有用户可访问的存储由服务器外部的一个到六个磁盘机框提供。RAID 功能由软件进行管理。固态 18GB SAS-1 驱动器 (7320 SAS-2) 用于高性能写入高速缓存（称为 LogZilla）或 ZFS 意图日志 (ZFS intent log, ZIL) 设备，并用于最多替代磁盘机框中 24 个驱动器中的四个。其余 20 个驱动器可用于存储。

有关最新的组件规格，请参阅 http://www.oracle.com/us/products/servers-storage/storage/unified-storage/index.html。

7320 是一个 SAS-2（串行连接 SCSI 2.0）设备，包含 HBA、磁盘机框和磁盘（1TB 和 2TB SAS-2）。与 SAS-1 结构相比，SAS-2 存储结构支持更多的目标、更大的宽带、更高的可靠性和更大的扩展空间。

板

7320 存储控制器机箱安装了以下板。

注 - 现场可更换单元 (Field-Replaceable Unit, FRU) 只能由经过培训的 Oracle 维修技术人员进行更换。

PCIe 竖隔板－存储控制器包含三个 PCIe 竖隔板，这些竖隔板均为客户可更换单元 (Customer Replaceable Unit, CRU)，并连接到主板的背面。每个竖隔板支持一个 PCIe 卡。
主板－主板是一个 FRU，包含 CPU 模块、可安装 18 个 DIMM 的插槽、内存控制子系统以及服务处理器 (service processor, SP) 子系统。SP 子系统控制主机电源并监视主机系统事件（电源和环境事件）。SP 控制器由主机的 3.3 伏待机电源供电线路供电（只要输入交流电源给系统供电即可，即使设备处于关闭状态也是如此）。
配电板－配电板是一个 FRU，用于将来自电源的 12V 主电源配送给存储控制器的其余部分。它直接连接到背板，并通过母线和排线电缆直接连接到主板。另外，它还支持顶盖联锁终止开关。
背板－背板是一个 FRU，用作配电板与风扇电源板、硬盘驱动器底板和 I/O 板之间的互连。
风扇板－风扇板是 FRU，用于将电力传送到存储控制器风扇模块。此外，这两个板还包含风扇模块状态 LED 指示灯，并向风扇模块传输 I2C 数据。
磁盘底板－硬盘驱动器底板是一个 FRU，包含用于硬盘驱动器的连接器，以及用于 I/O 板、电源与定位器按钮和系统/组件状态 LED 指示灯的互连。存储控制器有一个八磁盘底板。每个驱动器都有用于指示“电源/活动”、“故障”和“可以移除”（不支持）的 LED 指示灯。

以下列表包含了 7320 存储控制器的可更换系统板。

部件号	说明	FRU/CRU
F541-2883-01	X8 PCIe 竖隔板卡 1U	CRU
F541-2885-01	X16 PCIe 竖隔板卡 1U	CRU
F541-4081-01	RoHS 主板和托盘	FRU
F511-1489-01	DB，配电板	FRU
F511-1548-01	PCB，8 磁盘 1U 底板	FRU
F541-4275-02	PCBA，连接器板，1U	FRU

电缆

以下列表包含了 7320 存储控制器的可更换电缆。

部件号	说明	FRU/CRU
F530-4228-01	电缆，小型 SAS	FRU（内部）
F530-3927-01	FRU，CBL，PDB，MB，1U+2U，排线	FRU（内部）
F530-4431-01	电缆，风扇数据	FRU（内部）
F530-4417-01	FRU 电缆，风扇翼	FRU（内部）
F530-3880-01	电缆，装置，以太网，屏蔽，RJ45-RJ45，6 米	CRU（外部）
F530-3883-01	FRU，2M，4X 小型 SAS 电缆	CRU（外部）

7320 I/O 组件

以下图形和图例标识了存储控制器的 I/O 组件。

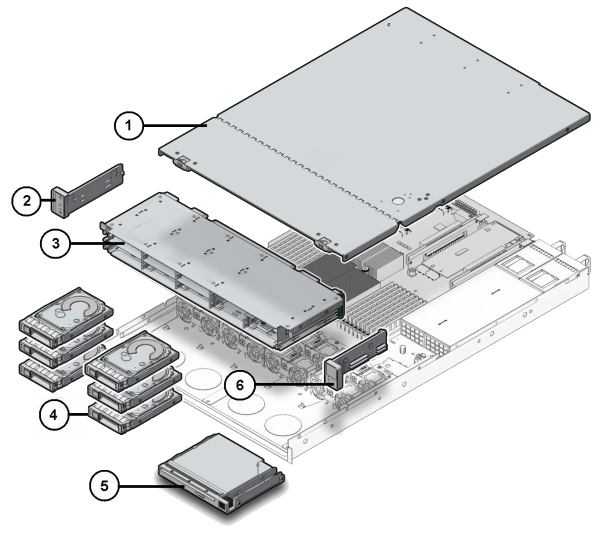

图 1-35 7320 控制器 I/O 组件

图例
`1` 顶盖	`2` 左控制面板光管装置
`3` 驱动器架	`4` 固态驱动器
`5` 空白/USB 模块	`6` 右控制面板光管装置

7320 CPU 和内存组件

以下列表包含了 7320 的可更换 CPU 和内存组件。

部件号	说明	FRU/CRU
F371-4966-01	DIMM，8GB，DDR3，2RX4，13	CRU
F371-4885-01	Intel E5620，2.40G	FRU

存储控制器主板分两组提供了 18 个插槽，这些插槽装有符合行业标准的 DDR3 DIMM 内存卡。所有插槽都必须装有填充面板或 DDR3 DIMM。

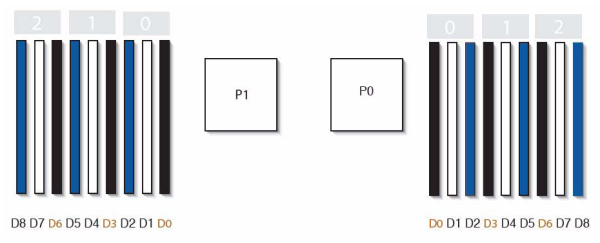

图 1-36 7320 内存插槽

7320 配电和风扇模块组件

以下图形和图例标识了存储控制器的配电/风扇模块组件。

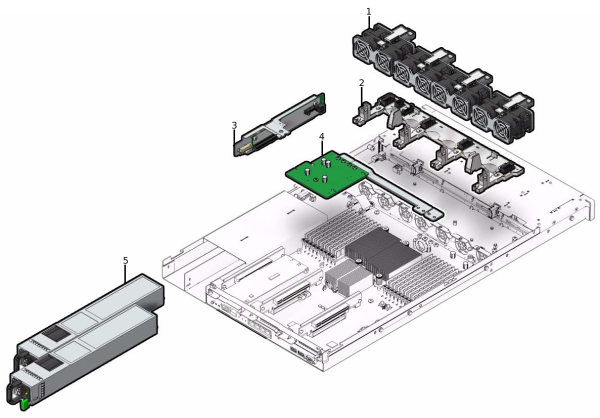

图 1-37 电源和风扇组件

图例
`1` 风扇模块	`4` 配电/母线装置
`2` 风扇板	`5` 电源
`3` 背板

电气规格

以下列表显示了 7320 的电气规格。

注 - 列出的功耗数值是电源的最大额定功率数值。这些数值不是设备的实际额定功耗数值。

连接器

两个 C13 连接器需要使用 110-220v 插座

输入

额定频率：50/60Hz
额定电压范围：100-120/200-240 VAC
最大交流电流 RMS：最大 9.0 安培
交流电工作范围：90-264 VAC

输出

3.3 VDC STBY：3.6A
+12 VDC：62.3A

功耗

最大功耗：873 W
最大热输出：2977 BTU/hr
额定伏安：891 VA（240 VAC 时），0.98P.F

7320 前面板

以下图形和图例标识了前面板 LED 指示灯。

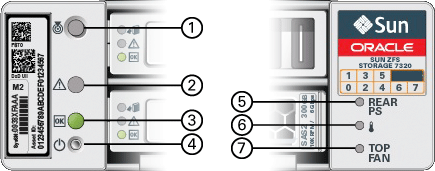

图 1-38 7320 控制器前面板

图例
`1` 定位按钮/LED 指示灯
`2` 需要维修 LED 指示灯（琥珀色）
`3` 电源/正常 LED 指示灯（绿色）
`4` 电源按钮
`5` 背部电源
`6` 系统过热 LED 指示灯
`7` 顶部风扇

以下图形和图例标识了 7320 前面板驱动器位置。两个用于存储操作系统的镜像硬盘驱动器 (hard disk drive, HDD) 位于插槽 0 和 1 中。最多有四个存储着读取高速缓存的固态驱动器 (ReadZilla SSD) 按顺序填充在插槽 2 到插槽 5 中。插槽 6 和插槽 7 为空，且必须包含驱动器填充面板。

图 1-39 7320 前面板驱动器位置
