内部组件

ZS3-2 机箱包含以下现场可更换单元 (field replaceable unit, FRU)。 FRU 不能由客户进行维修，必须由经过培训的 Oracle 维修技术人员进行更换。

• PCIe 竖隔板－每个系统有三个竖隔板，每个竖隔板都连接到主板背面。每个竖隔板支持两个 PCIe 卡（它们是客户可更换单元 (customer replaceable unit, CRU)）。

• 主板－主板包括 CPU 模块、可安装 16 个 DIMM 的插槽、内存控制子系统和服务处理器 (service processor, SP) 子系统。SP 子系统控制主机电源并监视主机系统事件（电源和环境事件）。SP 控制器由主机的 3.3 伏备用电源供电线路供电（只要系统接通交流输入电源就可以使用，即使系统处于关闭状态时也是如此）。

• 配电板－配电板用于将来自电源的 12V 主电源配送给控制器的其余部分。它直接连接到连接器转接板，并通过母线和排线电缆直接连接到主板。另外，它还支持顶盖联锁终止开关。电源直接连接到配电板。

• 存储驱动器底板－存储驱动器底板包含用于存储驱动器的连接器，以及用于 I/O 板、电源与定位器按钮和系统/组件状态 LED 指示灯的互连。系统具有一个 8 磁盘底板。每个驱动器都有用于指示“电源/活动”、“故障”和“定位”的 LED 指示灯。

存储、电源和风扇组件

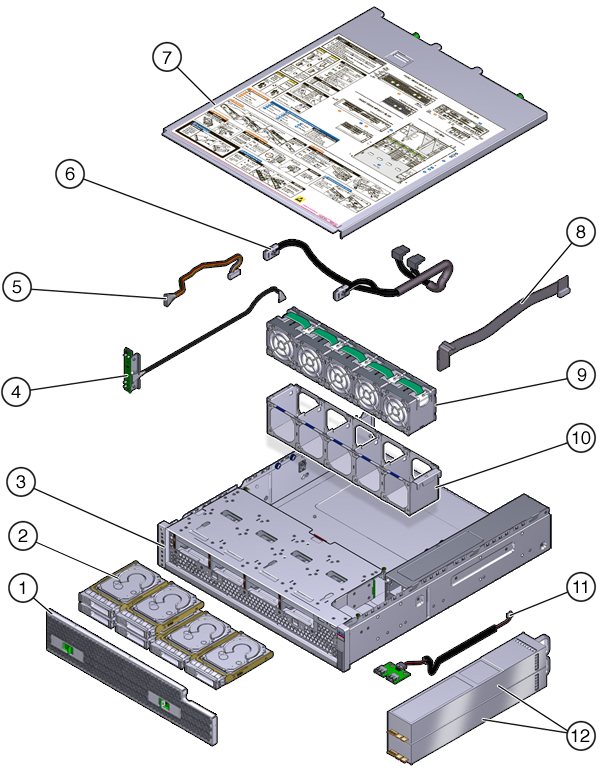

下面的图形和图例显示了 ZS3-2 控制器的内部存储、电源和冷却组件。标识为现场可更换单元 (field replaceable unit, FRU) 的组件必须由经过培训的 Oracle 维修技术人员进行更换。

图 1-9  ZS3-2 控制器内部组件

内部电缆

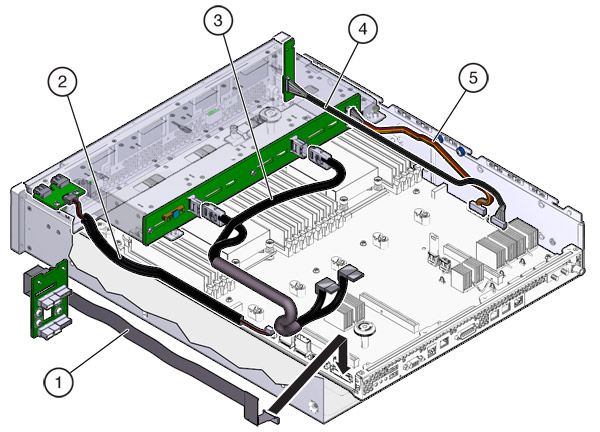

ZS3-2 控制器包含以下现场可更换单元 (field-replaceable unit, FRU) 内部电缆。 FRU 不能由客户进行维修，必须由经过培训的 Oracle 维修技术人员进行更换。

图 1-10  ZS3-2 控制器内部电缆
