磁盘机框概述

Oracle 磁盘机框是高可用性串行连接 SCSI (Serial Attached SCSI, SAS) 设备，可提供扩展存储。主要组件均可热交换，包括驱动器、I/O 模块 (I/O Module, IOM) 或用于连接到控制器和其他磁盘机框的 SAS 接口模块 (SAS Interface Module, SIM) 板，以及具有风扇模块的双负荷均分电源。这提供了一个没有单点故障的容错环境。组件状态通过磁盘机框上的灯以及 BUI 中的 "Maintenance"（维护）> "Hardware"（硬件）屏幕指示。

有关更换磁盘机框组件的操作过程信息，请参阅Oracle ZFS Storage Appliance 客户服务手册 中的磁盘机框维护过程。

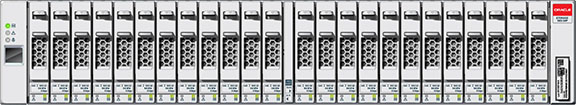

图 1-53 Oracle Storage Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24P 是支持 24 个 2.5" SAS-2 驱动器的 2U 机箱。高性能 HDD 提供可靠的存储，SSD 提供加速的写入操作。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有风扇模块的双电源。

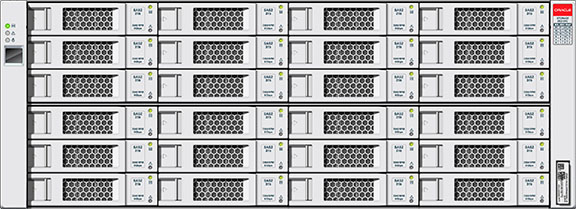

图 1-54 Oracle Storage Drive Enclosure DE2-24C

Oracle Storage Drive Enclosure DE2-24C 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供加速的写入操作，高容量 HDD 提供可靠的存储。此磁盘机框的主要特征为双冗余 I/O 模块 (I/O Module, IOM) 和具有风扇模块的双电源。

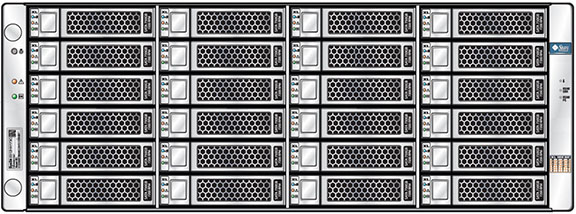

图 1-55 Sun Disk Shelf 24x3.5" SAS-2

Sun Disk Shelf 是支持 24 个 3.5" SAS-2 驱动器的 4U 机箱。 SSD 提供加速的写入操作，高容量 HDD 提供可靠的存储。此磁盘机框的主要特征为双冗余 SAS 接口模块 (SAS Interface Module, SIM) 板和具有风扇模块的双电源。

SAS-2

SAS-2（Serial Attached SCSI 2.0，串行连接 SCSI 2.0）存储结构支持更多的目标、更大的带宽、更高的可靠性和更大的规模。对于某些系统，通过使用菊花链将 SAS-2 磁盘连接到最多 36 个机框（总共 864 个磁盘），可扩大规模并提高可靠性。此外，针对 Sun ZFS Storage 7000 系列设计了高性能的 SAS-2 HBA，其中包含一个用于支持高密度目标设备的标准芯片组，它能够连接到 1024 个目标。

使用此结构，您可以将整个机框应用于池，从而实现无单点故障的配置以及在可能的最多设备中进行条带化，并从中获益。

以下机框实施 SAS-2 磁盘：

Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C
Sun Disk Shelf

前面板

前面板由驱动器和指示灯组成。

驱动器位置

下图显示了驱动器的位置。

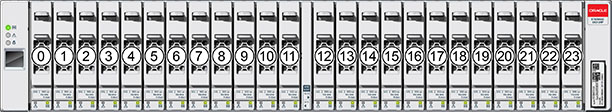

图 1-56 Oracle Storage Drive Enclosure DE2-24P 驱动器位置

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。

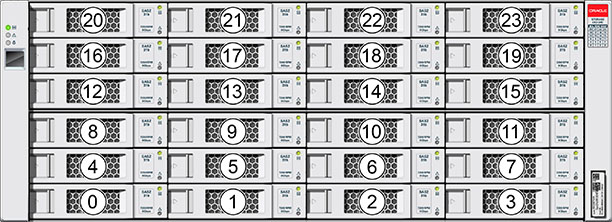

图 1-57 Oracle Storage Drive Enclosure DE2-24C 和 Sun Disk Shelf 驱动器位置

image:该图显示了 DE2-24C 和 Sun Disk Shelf 驱动器号

每个磁盘机框最多支持四个 Logzilla SSD。

应该按插槽 20、21、22 和 23 的顺序填充 Logzilla SSD。（显示了 Oracle Storage Drive Enclosure DE2-24C，它表示两个型号。）

前面板指示灯

下图显示了前面板指示灯。

图 1-58 Oracle Storage Drive Enclosure DE2-24P 状态指示灯

图例
`1` 系统电源指示灯	`4` 驱动器故障指示灯
`2` 模块故障指示灯	`5` 电源/活动指示灯
`3` 定位指示灯

图 1-59 Oracle Storage Drive Enclosure DE2-24C 状态指示灯

图例
`1` 系统电源指示灯	`4` 电源/活动指示灯
`2` 模块故障指示灯	`5` 驱动器故障指示灯
`3` 定位指示灯

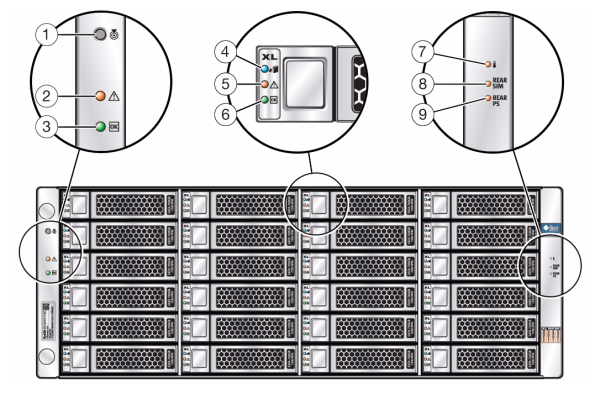

图 1-60 Sun Disk Shelf 状态指示灯

图例
`1` 定位按钮和指示灯	`4` 磁盘可移除指示灯	`7` 温度过高警告指示灯
`2` 系统故障指示灯	`5` 磁盘故障指示灯	`8` SIM 板故障指示灯
`3` 系统电源指示灯	`6` 磁盘活动指示灯	`9` 电源故障指示灯

后面板

后面板由电源、风扇、I/O 模块 (IOM) 或 SAS 接口模块 (SIM) 和指示灯组成。

图 1-61 Oracle Storage Drive Enclosure DE2-24P 后面板

图例
`1` 具有风扇模块 0 的电源	`3` I/O 模块 0
`2` I/O 模块 1	`4` 具有风扇模块 1 的电源

图 1-62 Oracle Storage Drive Enclosure DE2-24C 后面板

图例
`1` 电源填充面板，插槽 0	`4` 电源填充面板，插槽 3	`7` I/O 模块填充面板
`2` 具有风扇模块 1 的电源	`5` I/O 模块填充面板	`8` I/O 模块 1
`3` 具有风扇模块 2 的电源	`6` I/O 模块 0

注 - 请务必确保电源及其填充面板位于正确的插槽中。

图 1-63 Sun Disk Shelf 后面板

图例
`1` 具有内置风扇的电源模块。电源 0 在左侧，电源 1 在右侧。
`2` 可移除的 SAS 接口模块 (SAS Interface Module, SIM) 板。SIM 0 在左侧，SIM 1 在右侧。

I/O 模块指示灯

以下磁盘机框具有 I/O 模块 (I/O Module, IOM)：

Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C

图 1-64 DE2 Drive Enclosure I/O 模块指示灯

图例
`1` 故障/定位指示灯	`4` SAS-2 端口 1	`7` 仅用于 Oracle 维修
`2` 电源/正常指示灯	`5` SAS-2 端口 2	`8` 仅用于 Oracle 维修
`3` SAS-2 端口 0	`6` 主机端口活动指示灯

SIM 板指示灯

以下磁盘机框具有 SIM 板：

Sun Disk Shelf

下图显示了 Sun Disk Shelf 的 SIM 板指示灯。

图 1-65 Sun Disk Shelf SIM 板指示灯

图例
`1` 交流电源指示灯	`6` 电源开关
`2` 直流电源指示灯	`7` 端口故障指示灯
`3` 风扇故障指示灯	`8` 端口正常指示灯
`4` 电源故障指示灯	`9` SIM 板正常指示灯（绿色）/SIM 板故障指示灯（琥珀色）
`5` 通用电源连接器	`10` SIM 定位器指示灯

电源指示灯

下图显示了以下磁盘机框的电源和风扇模块指示灯：

Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C

图 1-66 DE2 驱动器盒电源指示灯

图例
`1` 直流电源故障指示灯	`6` 通用电源输入连接器
`2` 风扇故障指示灯	`7` 电源线束带
`3` 交流电源故障指示灯
`4` 电源状态指示灯
`5` 打开/关闭电源开关

下图显示了以下磁盘机框的电源和风扇模块指示灯：

Sun Disk Shelf

图 1-67 Sun Disk Shelf 电源和风扇模块指示灯

图例
`1` 冷却风扇状态指示灯	`6` 电源线束带
`2` 交流电源状态指示灯	`7` 通用电源输入连接器
`3` 直流电源状态指示灯	`8` 右弹出臂和自持螺丝锁扣
`4` 电源状态指示灯
`5` 打开/关闭电源开关

磁盘机框配置

下表描述了受支持的扩展存储机框并提供了部件号。

Oracle Storage Drive Enclosure DE2-24P

Mktg 部件号	说明
7103910	Drive Enclosure DE2-24P 基本机箱
7103911	300GB 10Krpm，SAS-2，2.5" HDD
7103912	900GB 10Krpm，SAS-2，2.5" HDD
7103915	73GB SSD SAS-2，2.5" 写闪存加速器
7103917	填充面板，Drive Enclosure DE2-24P

Oracle Storage Drive Enclosure DE2-24C

Mktg 部件号	说明
7103914	Drive Enclosure DE2-24C 基本机箱
7103913	3TB 7.2Krpm，SAS-2，3.5" HDD
7103916	73GB SSD XATO SAS-2，2.5"（2.5" 到 3.5" 驱动器适配器）
7103918	填充面板，Drive Enclosure DE2-24C

Sun Disk Shelf (DS2)

Mktg 部件号	说明
DS2-0BASE	Sun Disk Shelf (DS2) 24x3.5" SAS-2
DS2-HD2T	2TB 7.2Krpm，SAS-2，3.5" HDD
7101765	3TB 7.2Krpm，SAS-2，3.5" HDD
7101274	300GB 15Krpm，SAS-2，3.5" HDD
7101276	600GB 15Krpm，SAS-2，3.5" HDD
7101197	73GB SSD XATO，3.5"
DS2-LOGFILLER	Sun Disk Shelf (DS2) 24x3.5"，LOGFiller
DS2-4URK-19U	磁盘机框滑轨套件
