主板、内存和 PCIe 卡
下面的图形和图例显示了 ZS3-2 控制器主板、内存和 PCIe 组件。
注 -
现场可更换组件 (Field Replaceable Component, FRU) 不能由客户进行维修，必须由经过培训的 Oracle 维修技术人员进行更换。

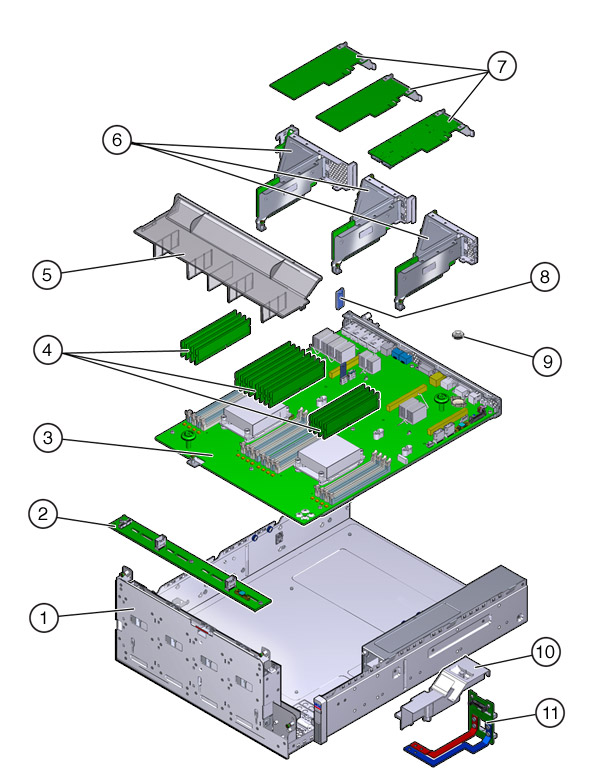

图 1-11 ZS3-2 控制器内部组件
|
|
1 驱动器架 (FRU)
|
5 通风管
|
9 电池
|
|
2 驱动器底板 (FRU)
|
6 PCIe 竖隔板 (FRU)
|
10 PDB 管
|
|
3 主板 (FRU)
|
7 PCIe 卡
|
11 配电板 (FRU)
|
|
4 DIMM
|
8 USB 闪存驱动器
|
|
|
CPU 和内存
ZS3-2 控制器主板上有 16 个插槽，这些插槽分为两组，装有符合行业标准的 DDR3 低压 (low voltage, LV) DIMM。

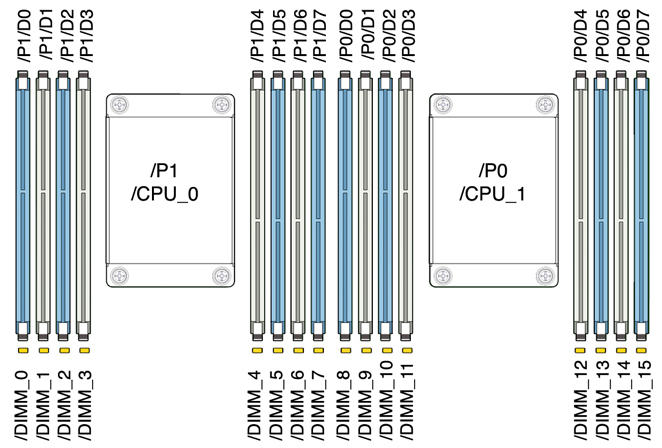

图 1-12 ZS3-2 控制器内存插槽
注 -
所有插槽都必须装有相同的 DDR3 DIMM。
|
|
|
|
256GB
|
D0、D2、D5、D7（蓝色）
|
D0、D2、D5、D7（蓝色）
|
|
|
D1、D3、D4、D6（白色）
|
D1、D3、D4、D6（白色）
|
|
ZS3-2 控制器可更换内存组件和部件号如下所示。
|
|
|
|
|
CPU
|
Intel E5-2658，2.1G，8 核
|
FRU
|
7019701
|
|
内存
|
DIMM，16GB，DDR3，1600，2Rx4，1.35V
|
CRU
|
7041603
|
|
内存
|
DIMM，32GB，DDR3，1066，4Rx4，1.35V
|
CRU
|
7055964
|
|
NIC/HBA 选件
下表介绍了 ZS3-2 控制器的 NIC/HBA 选件。有关插槽分配，请参见 PCIe 选件。
|
|
|
SG-SAS6-INT-Z
|
8 端口 6Gb/s SAS-2 内部 HBA
|
|
SG-XPCIE2FC-QF8-Z
|
2 端口 8Gb FC HBA
|
|
7103791
|
4 端口 (4x4 SAS-2) 6Gb/s 外部 HBA
|
|
7101674
|
2 端口 16Gb FC HBA
|
|
X1109A-Z
|
2 端口 10GbE SFP+ NIC
|
|
X4242A
|
2 端口 Infiniband CX2 HCA
|
|
7100477
|
4 端口 1Gb 以太网铜质 UTP NIC
|
|
7100488
|
2 端口 10Gb 以太网铜质 Base-T NIC
|
|
X2129A
|
XCVR 850NM，1/10GPS，SFP，短距离
|
|
X5562A-Z
|
10GbE/1GbE SFP+ 收发器，长距离
|
|
PCIe 竖隔板配置
三个竖隔板分别标记为竖隔板 1、竖隔板 2 和竖隔板 3。尽管这些竖隔板相似，但是它们不能互换。竖隔板 1 安装在机箱左后方，竖隔板 2 在中后方，竖隔板 3 在机箱右后方。每个竖隔板可容纳两个 PCIe 卡：
-
竖隔板 1 包含插槽 1 和插槽 4
-
竖隔板 2 包含插槽 2 和插槽 5
-
竖隔板 3 包含插槽 3 和插槽 6
PCIe 选件
下表描述了 ZS3-2 控制器支持的 PCIe 配置选件。插槽 1 和插槽 2 为内部和外部 HBA 预留，如下表中所示。添加 PCIe 卡时，要按从高到低的顺序，先填充插槽 6。
注 -
任何空 PCIe 插槽都必须安装填充面板。
|
|
|
|
|
|
1
|
7047852
|
8 端口 SAS-2 内部 HBA
|
1
|
基本配置
|
|
2
|
7067091
|
4 端口 (4x4) SAS-2 外部 HBA
|
2
|
基本配置
|
|
3
|
7067091
|
4 端口 (4x4) SAS-2 外部 HBA
|
2
|
第二个 4x4 端口 SAS-2 外部 HBA
|
|
3
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
3
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
3
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
3
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
3
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
可选的建议前端
|
|
3
|
7070006
|
2 端口 10Gb 以太网铜质 Base-T NIC
|
4
|
可选的建议前端
|
|
4-6
|
7070195
|
4 端口 1Gb 以太网铜质 UTP NIC
|
4
|
可选的建议前端
|
|
4-6
|
371-4325-02
|
2 端口 8Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
4-6
|
7023303
|
2 端口 16Gb FC HBA
|
4
|
可选的 FC 目标或启动器（备用）
|
|
4-6
|
375-3696-01
|
2 端口 InfiniBand CX2 HCA
|
4
|
可选的建议前端
|
|
4-6
|
7051223
|
2 端口 10Gb 以太网光纤 NIC
|
4
|
可选的建议前端
|
|
4-6
|
7070006
|
2 端口 10Gb 以太网铜质 Base-T NIC
|
4
|
可选的建议前端
|
|
PCIe 插槽顺序
按以下顺序安装可选 PCIe 卡：
1.在插槽 3 中安装第二个可选的 4x4 SAS-2 HBA (7067091)。
对于其余的 PCIe 选件卡，请始终从插槽 6 开始安装，然后按以下顺序依次往下，直到插槽 3：
2.将 InfiniBand CX2 HCA (375-3696-01) 安装在插槽 6 中，然后继续安装完所有 InfiniBand 选件，或
3.安装 10Gb 以太网光纤 NIC (7051223) 和/或，
4.安装 10Gb 以太网铜质 NIC (7070006) 和/或，
5.安装 8Gb FC HBA (371-4325-02) 或 16Gb FC HBA (7023303) 和/或，
6.安装 1Gb 以太网铜质 NIC (7070195)。
