ZS3-2 控制器是采用 Intel Xeon 处理器的企业级机架装配 x86 系统。它采用紧凑型 2U 机型，具备高性能和扩容空间（可扩展 PCIe 插槽和 16 个 DIMM 插槽）。
|
有关最新的组件规格，请参阅 http://www.oracle.com/us/products/servers-storage/storage/nas/overview/index.html。
下面的图形显示了 ZS3-2 控制器驱动器插槽和前面板组件。

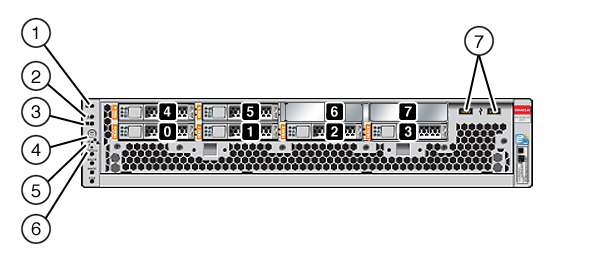

图 1-2 ZS3-2 控制器前面板
驱动器插槽 0 和 1 有两个已镜像的 900GB SAS-2 引导驱动器。 最多可以有四个 1.6TB 闪存读取优化 (Readzilla) 固态驱动器 (solid state drive, SSD) 按顺序安装在插槽 2 到插槽 5 中。插槽 6 和插槽 7 为空，且必须包含驱动器填充面板。
|
下面的图形显示了 ZS3-2 控制器 PCIe 插槽和后面板组件。

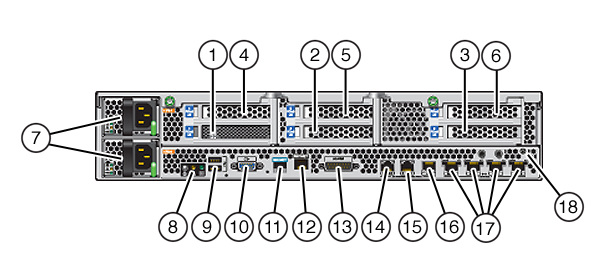

图 1-3 ZS3-2 控制器后面板
|
4x4 SAS-2 HBA 安装在 ZS3-2 的 PCIe 插槽 2 中，提供到外部 DE2 和 Sun Disk Shelf 的连接。 编号为 0-3（从左到右）的 HBA 端口如下所示：

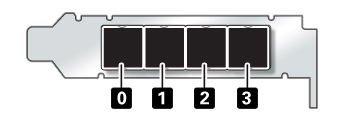

图 1-4 4x4 SAS-2 HBA 端口号
对于含有更多 4x4 SAS-2 HBA 的控制器，请参见 PCIe 选件的插槽位置。
串行管理连接器 (SER MGT) 是一个 RJ-45 端口，它提供了到服务处理器 (service processor, SP) 控制台的终端连接。
图 1-5 串行管理端口
网络管理连接器 (NET MGT) 是一个 RJ-45 端口，它提供到 SP 控制台的备用终端接口。
图 1-6 网络管理端口
ZS3-2 具有四个 RJ-45 10 千兆位以太网 (10GbE) 网络连接器，分别标记为 NET 3、NET 2、NET 1 和 NET 0，在后面板上从左向右排列。这些端口的运行速率为 100 兆位/秒、1000 兆位/秒和 10 兆位/秒。使用这些端口可将设备连接到网络。
图 1-7 以太网端口
位于每个 NET 端口上方的 LED 指示灯是每个端口的链路/活动指示灯（左侧）和速度指示灯（右侧），如下表中所述：
|
两个群集串行端口（0 和 1）和一个以太网端口在两个控制器之间提供通信来构成群集配置。有关如何连接电缆来构成群集的信息，请参见Node Cabling in Oracle ZFS Storage Appliance Administration Guide主题。
图 1-8 群集 I/O 端口：串行 0、串行 1 和以太网

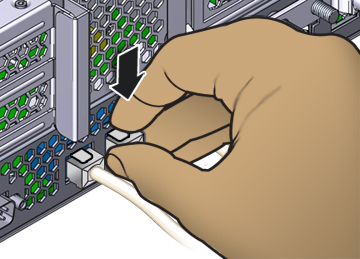

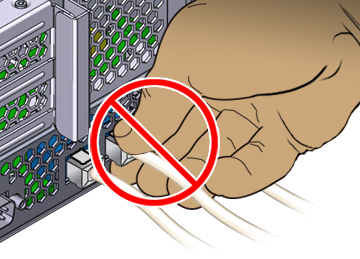

 | 注意 - 将 RJ-45 电缆与群集串行端口（0 和 1）断开连接时，要格外小心，切勿损坏内部 RJ-45 插座。要将 RJ-45 电缆从群集串行端口正确地断开连接，请使用以下过程。 |
|
