Configuration d'ILB pour la haute disponibilité à l'aide de la topologie DSR

Il faut configurer deux équilibreurs de charge, le premier faisant office d'équilibreur principal et le deuxième d'équilibreur de secours. Le programme d'équilibrage de charge principal agit en tant que routeur maître et le programme d'équilibrage de charge de secours (passif) agit en tant que routeur de secours. L'adresse IP virtuelle d'une règle ILB agit comme une adresse IP du routeur virtuel. Le sous-système VRRP vérifie si le programme d'équilibrage de charge principal a échoué. En cas de panne de l'équilibreur principal, l'équilibreur de secours prend le relais.

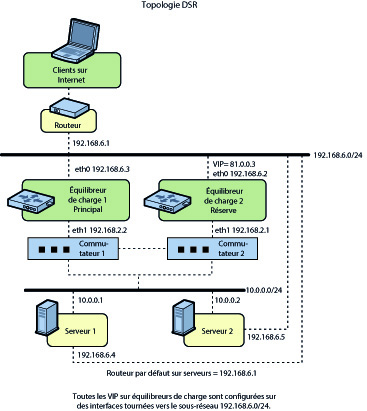

Le schéma suivant illustre la topologie DSR pour configurer les connexions ILB permettant d'activer la haute disponibilité.

Figure 7-1  Configuration d'ILB pour la haute disponibilité à l'aide de la topologie DSR
