Configuración de una red de cliente virtual de EVS
Un conmutador virtual es una entidad de software o hardware que facilita la comunicación entre máquinas virtuales (VM) mediante la generación de bucles en el tráfico entre VM dentro de una máquina física, en lugar de enviarlo virtualmente.
EVS permite crear de forma explícita conmutadores virtuales que abarquen uno o más nodos (máquinas físicas), lo cual virtualiza aún más la red. El conmutador virtual que se crea representa un segmento L2 aislado que utiliza VLAN o VXLAN para implementar el aislamiento.
Para obtener más información acerca de la arquitectura de EVS, consulte Componentes de EVS de Gestión de virtualización de red y recursos de red en Oracle Solaris 11.2 .
El objetivo general del escenario es configurar e implementar una red de cliente virtual de EVS. El objetivo principal es crear un conmutador virtual elástico (vswitch) que conecte dos nodos de cálculo, de modo que los dos nodos formen parte del mismo segmento L2 y se puedan comunicar entre sí.
-
Implementar una red de cliente virtual con dos zonas conectadas a la red mediante VNIC anet.
-
Implementar la VNIC en una infraestructura de nube privada que tiene dos nodos de cálculo.
-
Utilizar una infraestructura L2 de la red de área local virtual para crear la instancia de red privada de cliente virtual.
Los objetivos individuales para este escenario son los siguientes:
Notas - También se admiten otras tecnologías L2, como las VXLAN. Para obtener más información, consulte Caso de uso: configuración de un conmutador virtual elástico para un cliente de Gestión de virtualización de red y recursos de red en Oracle Solaris 11.2 .
Las siguientes figuras representan los componentes físicos y virtuales de la configuración del conmutador virtual elástico que se utiliza en este escenario.
Figura 2-1 Componentes virtuales de una configuración de conmutador EVS

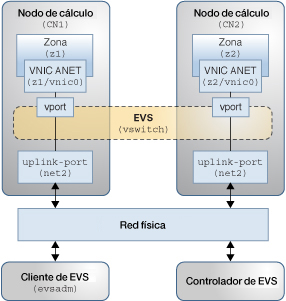

Figura 2-2 Componentes físicos de una configuración de conmutador EVS
-
Dos nodos de cálculo (CN1 y CN2).
-
Dos zonas (z1 y z2) que se configuran en CN1 y CN2, respectivamente.
-
Las dos zonas (z1 y z2) están configuradas con un recurso anet tarjeta de la interfaz de red virtual en cada zona.
-
Un nodo que funciona como controlador de EVS.
-
Un nodo que funciona como cliente de EVS.
Notas - El controlador de EVS y el cliente de EVS pueden ubicarse en el mismo host. -
Dos puertos de enlace superior (net2) que especifican el enlace de datos que se utilizará para las VLAN.
La siguiente configuración utiliza cuatro nodos de red con la siguiente configuración:
