Fijación de conjuntos de guías deslizantes sin herramientas

Utilice este procedimiento para fijar conjuntos de guías deslizantes sin herramientas al bastidor.

  1. Oriente el conjunto de guías deslizantes de manera que la corredera con cojinetes de bolas quede hacia adelante y fijada en su sitio.

    Figura 6  Orientación de la guía deslizante con la corredera con cojinetes de bolas

    image:en la que se muestra cómo orientar la guía deslizante con la corredera con cojinetes de bolas fijada en su sitio.

    Componentes mostrados en la figura

    1 Guía deslizante

    2 Corredera con cojinetes de bolas

    3 Mecanismo de bloqueo

  2. Comenzando por el lado izquierdo o derecho del bastidor, alinee la parte posterior del conjunto de guías deslizantes con el interior de la guía posterior del bastidor y presiónela hasta que el conjunto se acople en su sitio con un chasquido.

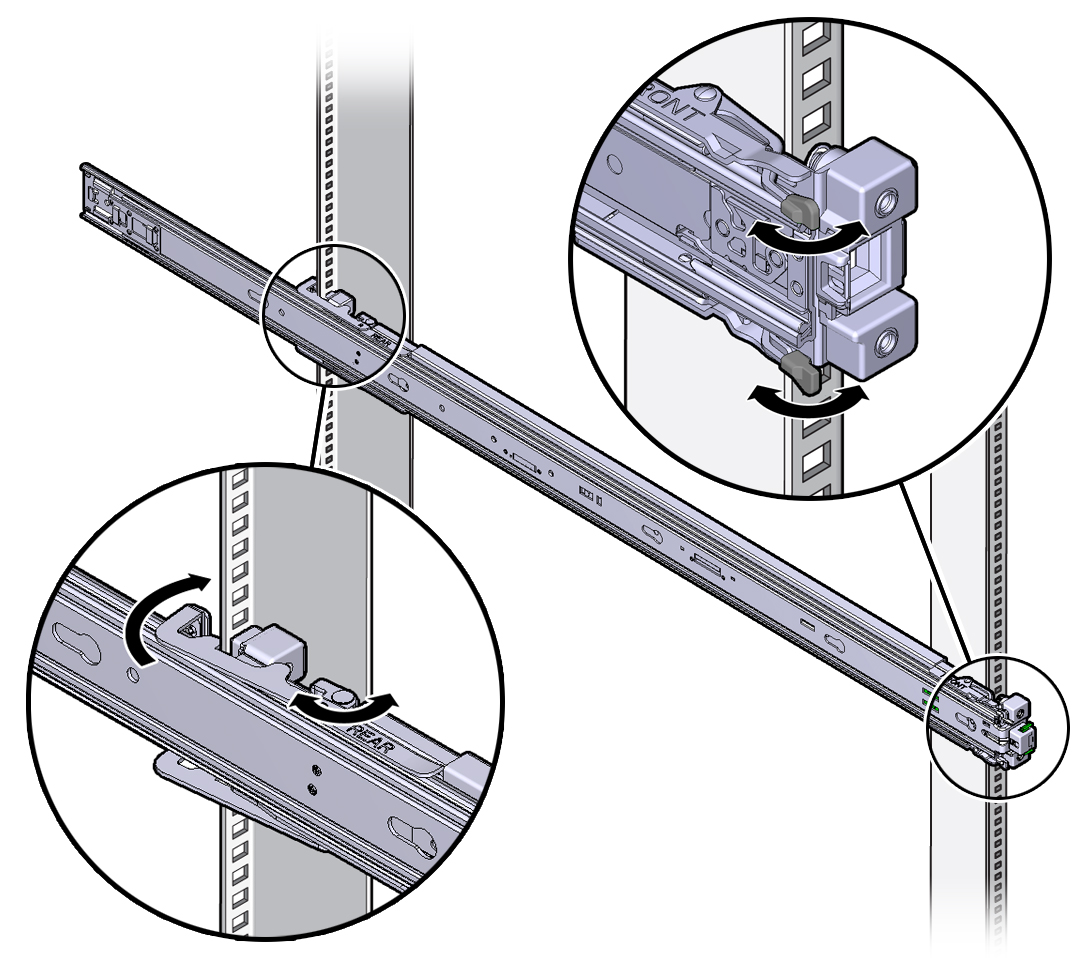

    Figura 7  Alineación del conjunto de guías deslizantes con el bastidor


    image:Figura en la que se muestra cómo alinear el conjunto de guías deslizantes con el bastidor.
  3. Alinee la parte delantera del conjunto de guías deslizantes con el exterior de la guía delantera del bastidor y presiónela hasta que el conjunto se acople en su sitio con un chasquido.
  4. Repita del Step 1 al Step 3 para fijar el conjunto de guías deslizantes con el otro lado del bastidor.
