Conexión de los cables de alimentación
 | Precaución - No conecte los cables de alimentación al servidor hasta que haya realizado las conexiones de red al SP y al host como se describe en Conexión de los cables de datos. El servidor incluye un procesador de servicio (SP) que se utiliza para configurar e iniciar el sistema host. La conexión de los cables de red al SP y al host primero le permite configurar el sistema host y ver los mensajes del SP correctamente. |
-
Para cada fuente de alimentación instalada, conecte un cable de alimentación del servidor con conexión a tierra a un tomacorriente con conexión a tierra.
Notas - El servidor está equipado con dos fuentes de alimentación. Conéctelas a orígenes de alimentación distintos para que la alimentación sea redundante. El servidor puede funcionar con un origen de alimentación; sin embargo, si se cuenta con un solo origen de alimentación, se elimina la redundancia. -

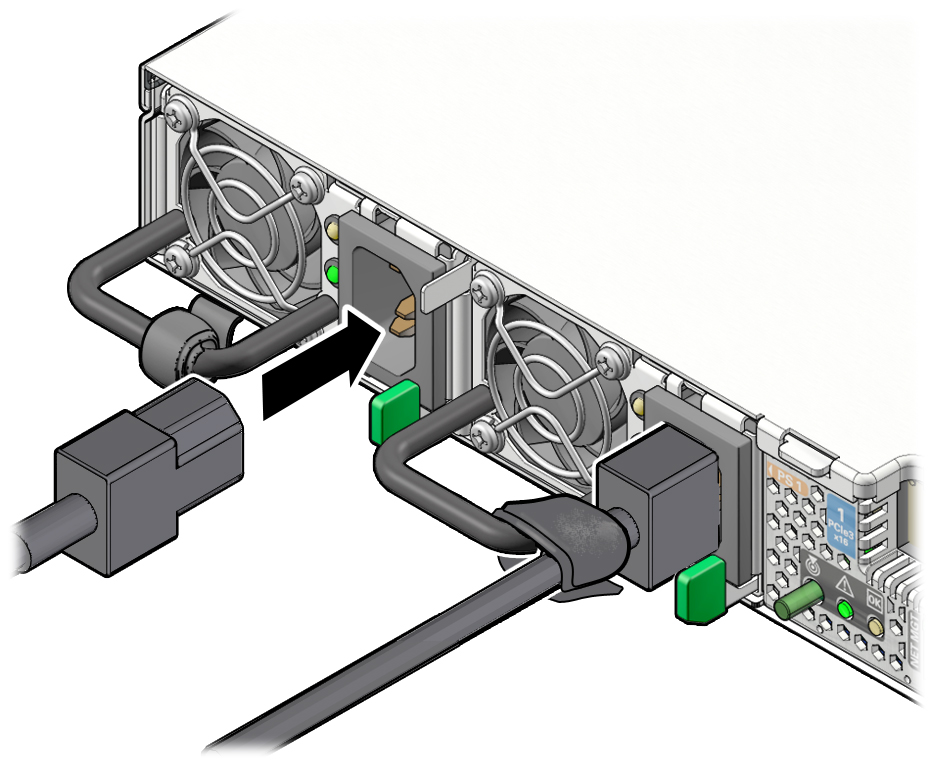

Conecte los cables de alimentación del servidor a los conectores de CA de la fuente de alimentación en el panel posterior del servidor y utilice una correa de velcro para sujetarlos a la manilla de la fuente de alimentación, como se muestra en la figura a continuación.
Cuando está conectado, el servidor se inicia en el modo de energía en espera:
-
El LED de estado del SP parpadea mientras se inicia el SP, y el LED de estado de energía principal sigue desactivado hasta que el SP está listo.
-
Tras unos minutos, el LED de estado de energía principal parpadea lentamente siguiendo el patrón de parpadeo en espera (0,1 segundos activado y 2,9 segundos desactivado), lo que indica que el SP (al igual Oracle ILOM) está listo para ser utilizado. En el modo de energía en espera, el servidor no se inicia ni se enciende por completo en esta instancia.
Para conocer la ubicación de los indicadores de estado, consulte Unidades, conectores e indicadores de estado del panel frontal y Ranuras PCIe, conectores e indicadores de estado del panel posterior.
Precaución - No utilice el servidor a menos que estén instalados todos los ventiladores, los disipadores de calor, los deflectores de aire y la cubierta superior. Pueden producirse daños en los componentes del servidor si este funciona sin un mecanismo de enfriamiento adecuado.
Notas - No aplique la energía principal al resto del servidor hasta que esté listo para configurar un sistema operativo preinstalado o realizar una nueva instalación de un sistema operativo. En este momento, la energía se suministra únicamente al SP y los ventiladores de fuente de alimentación. -
