Guía de instalación de Oracle® Server X5-2

Salir de la Vista de impresión

Actualización: Octubre de 2014



Instalación del organizador de cables

Siga este procedimiento para instalar el organizador de cables (CMA), que puede usar para organizar los cables conectados en la parte posterior del servidor.

  1. Desembale el CMA.

    En la siguiente figura, se muestran los componentes del CMA.

    Figura 10  Componentes del CMA

    image:en la que se muestran componentes del CMA.

    Componentes mostrados en la figura

    1 Conector A

    2 Barra deslizante frontal

    3 Correas de velcro (6)

    4 Conector B

    5 Conector C

    6 Conector D

    7 Soporte de ajuste de la guía deslizante (utilizado con el conector D)

    8 Barra deslizante posterior

    9 Cubiertas de cables de Oracle Server X5-2

    10 Cubiertas de cables de Oracle Server X5-2L

  2. Asegúrese de que en el CMA estén instaladas las cubiertas de cables correctas para el servidor.
    • Oracle Server X5-2 (sistema de 1U) utiliza las cubiertas de cables planas.

    • Oracle Server X5-2L (sistema de 2U) utiliza las cubiertas de cables curvas.


    Notas -  El CMA viene con tres cubiertas de cables planas instaladas. Para instalar el CMA en Oracle Server X5-2L, debe quitar las cubiertas de cables planas e instalar las cubiertas de cables curvas.
  3. Para instalar el CMA en Oracle Server X5-2L, quite las cubiertas de cables planas e instale las cubiertas de cables curvas; de lo contrario, continúe con el paso siguiente.

    Para extraer las cubiertas de cables planas e instalar las cubiertas de cables curvas, siga estos pasos:

    1. Levante el tirador de la cubierta del cable (el tirador se muestra en verde) y abra la cubierta 180 grados hasta la posición horizontal que se muestra en la siguiente figura [cuadros 1 y 2].

      Notas -  El CMA tiene tres cubiertas de cables, dos con dos bisagras (una de las cuales se muestra en la siguiente figura) y una con una bisagra. Las tres cubiertas de cables se muestran en la Figura 10.

      Figura 11  Extracción de las cubiertas de cables planas del CMA


      image:Figura en la que se muestra cómo extraer las cubiertas de cables planas del CMA.
    2. Empuje hacia arriba el borde externo de cada conector de bisagra hasta que se salga de la bisagra [cuadro 3].
    3. Repita el Step 1 y el Step 2 para extraer las tres cubiertas de cables.
    4. De a una por vez, coloque cada cubierta de cable curva horizontalmente sobre las bisagras y alinee los conectores de bisagra con las bisagras.
    5. Con el pulgar, aplique presión en cada conector de bisagra para sujetarlo en su lugar.
    6. Deje que las cubiertas de cables cuelguen y presione el tirador de la cubierta del cable para cerrarlo.
  4. Asegúrese de que las seis correas de velcro estén roscadas en el CMA, como se muestra en la Figura 10.

    Notas -  Asegúrese de que las dos correas de velcro ubicadas en la barra deslizante frontal estén roscadas por la abertura en la parte superior de la barra deslizante, como se muestra en la Figura 10. Esto evita que las correas de velcro interfieran en la expansión y contracción de la barra deslizante cuando el servidor se extrae del bastidor y se vuelve a colocar en él.
  5. Para facilitar la instalación del CMA, extraiga el servidor aproximadamente 13 cm (5 in) fuera del bastidor.
  6. Lleve el CMA a la parte posterior del bastidor del equipo y asegúrese de contar con espacio suficiente para trabajar en la parte posterior del servidor.

    Notas -  Las referencias a "izquierda" o "derecha" en este procedimiento suponen que está mirando la parte posterior del bastidor del equipo.

    Notas -  A lo largo de este procedimiento de instalación, sostenga el CMA y no permita que cuelgue por su propio peso hasta sujetarlo en los cuatro puntos de conexión.
  7. Para instalar el conector A del CMA en la guía deslizante izquierda:
    1. Inserte el conector A del CMA en la ranura frontal de la guía deslizante izquierda hasta que se acople en su lugar con un chasquido [cuadros 1 y 2].

      La lengüeta del conector A (referencia 1) se inserta en la ranura frontal de la guía deslizante (referencia 2).

    2. Tire suavemente del lado izquierdo de la barra deslizante frontal para verificar que el conector A esté correctamente ajustado.

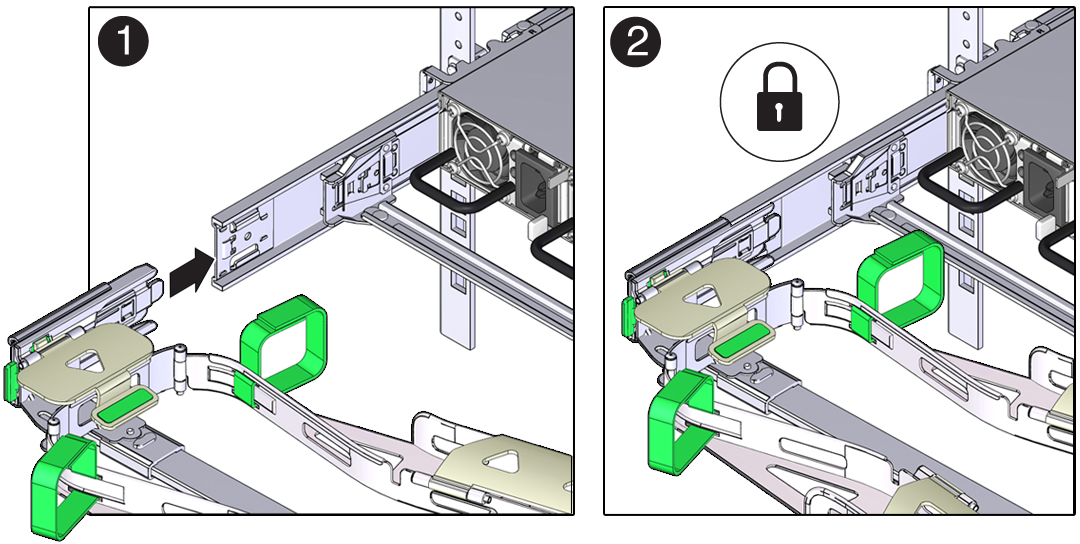

      Figura 12  Instalación del conector A en la guía deslizante izquierda

      image:que muestra cómo instalar correctamente el conector A en la guía deslizante izquierda.

      Componentes mostrados en la figura

      1 Lengüeta del conector A

      2 Ranura frontal de la guía deslizante izquierda

  8. Para instalar el conector B del CMA en la guía deslizante derecha:
    1. Inserte el conector B del CMA en la ranura frontal de la guía deslizante derecha hasta que se acople en su lugar con un chasquido [cuadros 1 y 2].

      La lengüeta del conector B (referencia 1) se inserta en la ranura frontal de la guía deslizante (referencia 2).

    2. Tire suavemente del lado derecho de la barra deslizante frontal para verificar que el conector B esté correctamente ajustado.

      Figura 13  Instalación del conector B en la guía deslizante derecha

      image:que muestra cómo instalar el conector B del CMA en la guía deslizante derecha.

      Componentes mostrados en la figura

      1 Lengüeta del conector B

      2 Ranura frontal de la guía deslizante derecha

  9. Para instalar el conector C del CMA en la guía deslizante derecha:
    1. Alinee el conector C con la guía deslizante de modo que el resorte de bloqueo (referencia 1) esté ubicado en la parte interna (lado del servidor) de la guía deslizante derecha [cuadro 1].

      Figura 14  Instalación del conector C en la guía deslizante derecha

      image:en la que se muestra cómo instalar el conector C del CMA en la guía deslizante derecha.

      Componentes mostrados en la figura

      1 Resorte de bloqueo del conector C

    2. Inserte el conector C en la guía deslizante derecha hasta que se acople en su sitio con un clic [cuadros 2 y 3].
    3. Tire suavemente del lado derecho de la barra deslizante posterior del CMA para verificar que el conector C esté correctamente ajustado.
  10. Para preparar el conector D del CMA para la instalación, quite la cinta que sujeta el soporte de ajuste de la guía deslizante al conector D y asegúrese de que el soporte de ajuste esté correctamente alineado con el conector D [cuadros 1 y 2].

    Notas -  El CMA se envía con el soporte de ajuste de la guía deslizante sujetado con cinta al conector D. Debe quitar la cinta antes de instalar este conector.

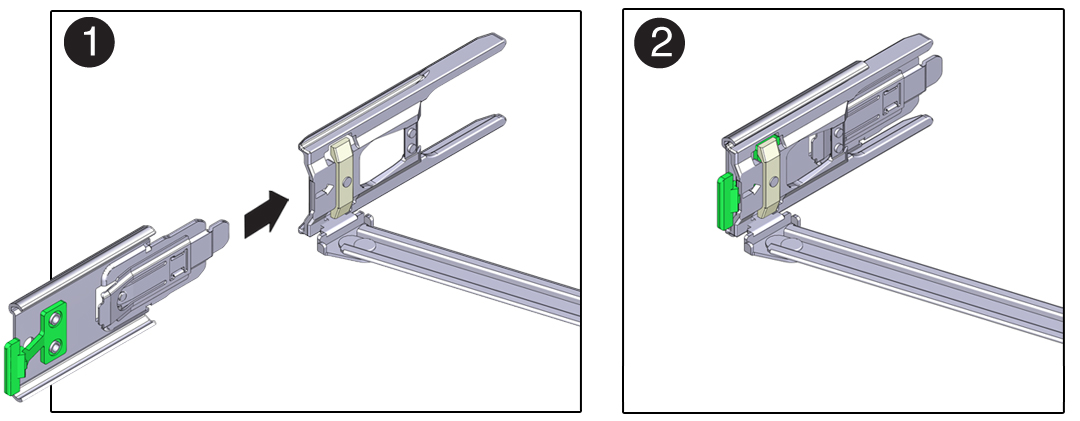

    Figura 15  Alineación del soporte de ajuste de la guía deslizante del CMA con el conector D


    image:Figura en la que se muestra cómo alinear el soporte de ajuste de la guía deslizante del CMA con el conector D.
  11. Para instalar el conector D del CMA en la guía deslizante izquierda:
    1. Sostenga el soporte de ajuste de la guía deslizante en su lugar e inserte el conector D y el soporte de ajuste de la guía deslizante asociado en la guía deslizante izquierda hasta que el conector D se acople en su lugar con un chasquido [cuadros 1 y 2].

      Notas -  Al insertar el conector D en la guía deslizante, el método preferido y más sencillo es instalar el conector D y el soporte de ajuste como una pieza en la guía deslizante.
    2. Tire suavemente del lado izquierdo de la barra deslizante posterior del CMA para verificar que el conector D esté correctamente ajustado.

      Notas -  El soporte de ajuste de la guía deslizante tiene una lengüeta de liberación verde. Esta lengüeta se usa para liberar y quitar el soporte de ajuste para poder extraer el conector D.

      Figura 16  Instalación del conector D en la guía deslizante izquierda


      image:Figura en la que se muestra cómo instalar el conector D del CMA y el soporte de ajuste asociado en la guía deslizante izquierda.
  12. Tire suavemente de los cuatro puntos de conexión del CMA para garantizar que los conectores del CMA estén completamente ajustados antes de permitir que el CMA cuelgue por su propio peso.
  13. Para verificar que las guías deslizantes y el CMA estén funcionando correctamente antes de enrutar los cables por el CMA:
    1. Despliegue todos los dispositivos antivolcado del bastidor para prevenir que el bastidor se vuelque hacia adelante cuando se extrae el servidor.

      Caution

      Precaución  -  Para reducir el riesgo de daños personales, estabilice el armario de bastidores de expansión y despliegue todos los dispositivos antivolcado antes de extraer el servidor del bastidor.


      Para obtener instrucciones sobre la estabilización del bastidor, consulte Estabilización del bastidor para la instalación.

    2. Extraiga lentamente el servidor del bastidor hasta que las guías deslizantes lleguen a sus topes.
    3. Examine los cables conectados para ver si están enlazados o doblados.
    4. Verifique que el CMA se extienda por completo con las guías deslizantes.

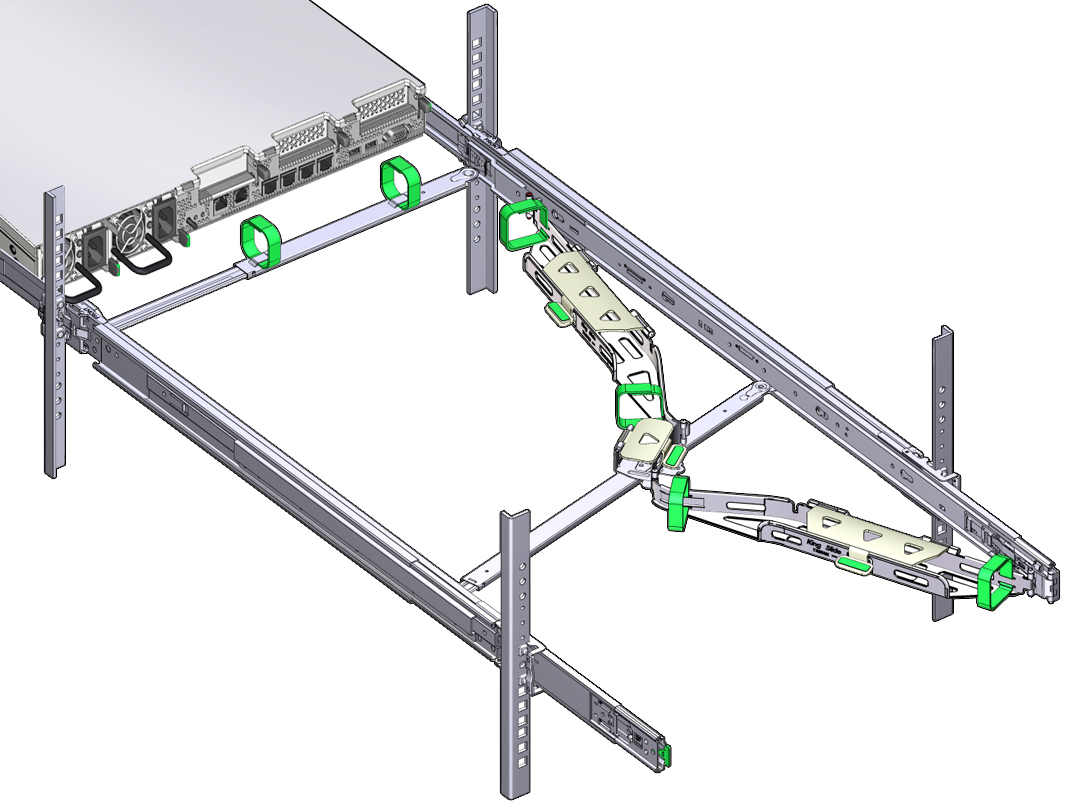

      Figura 17  CMA completamente extendido


      image:Figura en la que se muestra el CMA completamente extendido.
  14. Para volver a colocar el servidor dentro del bastidor:
    1. Tire simultáneamente de las dos lengüetas de liberación verdes (una a cada lado del servidor) hacia la parte frontal del servidor y sosténgalas mientras empuja el servidor dentro del bastidor. A medida que empuja el servidor dentro del bastidor, verifique que el CMA se retraiga sin doblarse.

      Notas -  Para tirar de las lengüetas de liberación verdes, coloque el dedo en el centro de cada una (no en los extremos) y aplique presión a medida que tira de la lengüeta hacia la parte frontal del servidor.

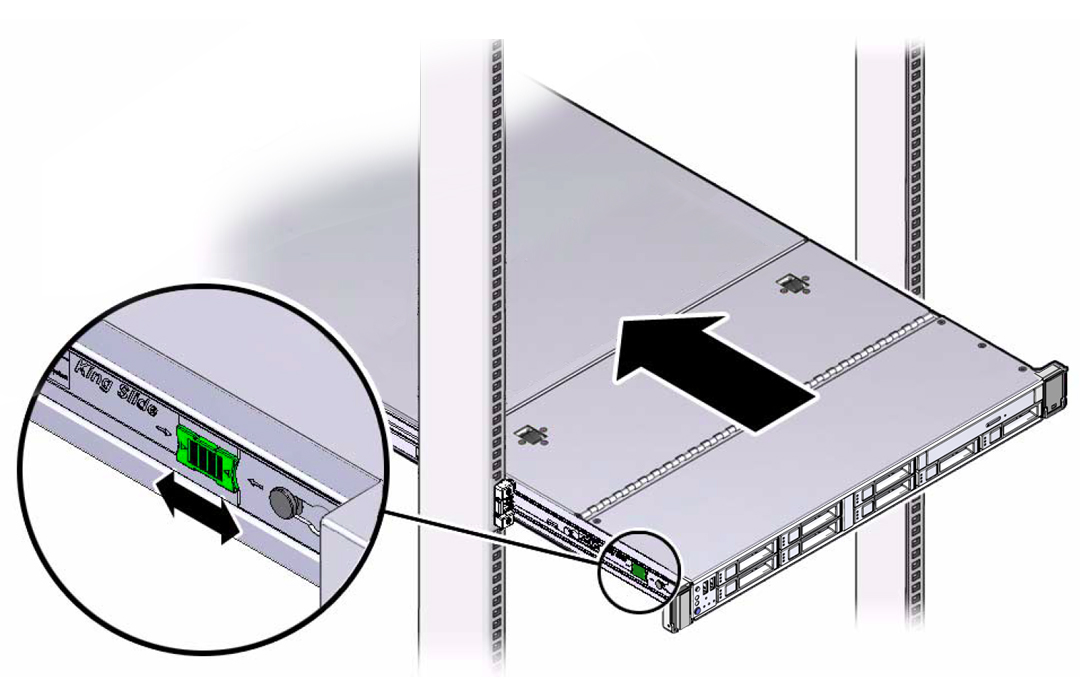

      Figura 18  Ubicación de las lengüetas de liberación de las guías deslizantes


      image:Figura en la que se muestra la ubicación de las lengüetas de liberación en las guías deslizantes.
    2. Continúe empujando el servidor dentro del bastidor hasta que los bloqueos de las guías deslizantes (en la parte frontal del servidor) se acoplen a los conjuntos de guías deslizantes.

      Escuchará un chasquido cuando el servidor se encuentre en la posición normal en el bastidor.

  15. Conecte los cables al servidor, según sea necesario.

    Las instrucciones para conectar los cables del servidor se proporcionan en Cableado del servidor.

  16. Abra las cubiertas de cables del CMA, enrute los cables del servidor por los canales de cables del CMA, cierre las cubiertas de cables y sujete los cables con las seis correas de velcro.

    Enrute los cables por los canales de cables en este orden:

    1. Primero, por el canal de cables ubicado más al frente.
    2. Luego, por el canal de cables pequeño.
    3. A continuación, por el canal de cables ubicado más atrás.

      Notas -  Al sujetar los cables con las correas de velcro ubicadas en la barra deslizante frontal, asegúrese de que no se enrosquen alrededor de la parte inferior de la barra deslizante; de lo contrario, la expansión y contracción de la barra deslizante puede verse afectada cuando el servidor se extrae del bastidor y se vuelve a colocar en él.

      Figura 19  CMA con cables instalados, cubiertas de cables cerradas y cables sujetados con correas de velcro


      image:Figura en la que se muestra el CMA con cables instalados, cubiertas de cables cerradas y cables sujetados con correas de velcro.
  17. Asegúrese de que los cables asegurados no se extiendan por encima ni por debajo de la parte inferior del servidor al cual están conectados; de lo contrario, es posible que se enganchen en otros equipos instalados en el bastidor cuando el servidor se extrae del bastidor o se vuelve a colocar en él.

    Notas -  Si es necesario, agrupe los cables con correas de velcro adicionales para garantizar que no interfieran con otros equipos. Si necesita instalar correas de velcro adicionales, coloque las correas únicamente alrededor de los cables, no alrededor de los componentes del CMA; de lo contrario, es posible que la expansión y la contracción de las barras deslizantes del CMA se vea afectada cuando el servidor se extrae del bastidor y se vuelve a colocar en él.
