ZS4-4 PCIe I/O 插槽编号

ZS4-4 基本配置包含以下 PCIe 卡：

• 一个 8 端口 SAS-2 内部 HBA（插槽 2）

• 两个 4 端口 (4x4) SAS-2 外部 HBA（插槽 6 和插槽 7）

• 一个群集接口卡（插槽 4）

下图显示了 PCIe I/O 插槽编号。

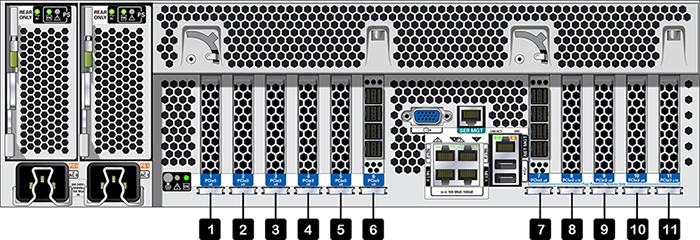

图 1-8  ZS4-4 PCIe I/O 插槽编号

可以在剩余 PCIe 插槽中安装其他面向客户机的卡。请参见ZS4-4 PCIe Slot Order。
