7120 电缆

下面的图形和图例显示了存储控制器内部电缆。


注 - 此图中没有提供背部的引导驱动器。

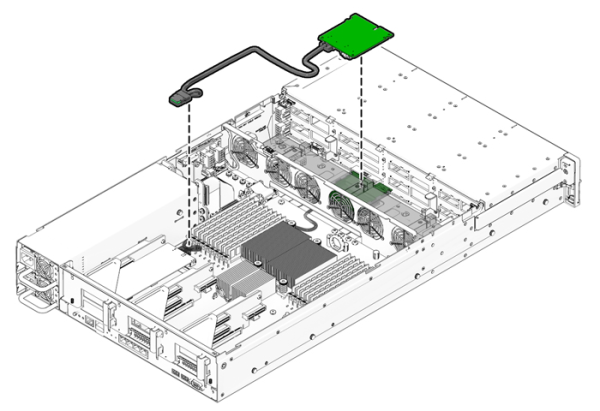

图 1-62  7120 控制器存储驱动器数据电缆

image:图中显示了 7120 控制器存储驱动器数据电缆
电缆
连接
1 存储驱动器数据电缆
HBA PCI-Express 卡与存储驱动器底板之间的连接。

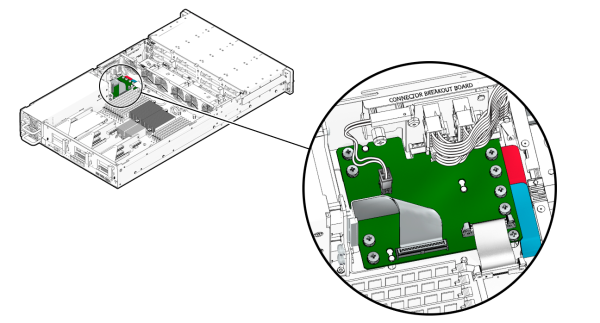

图 1-63  7120 控制器排线电缆

image:图中显示了 7120 控制器排线电缆
电缆
连接
2 排线电缆
连接配电板与主板。
