ZS3-2 存储、电源和风扇组件
下面的图形和图例显示了 ZS3-2 控制器的内部存储、电源和冷却组件。标识为现场可更换单元 (field replaceable unit, FRU) 的组件必须由经过培训的 Oracle 维修技术人员进行更换。

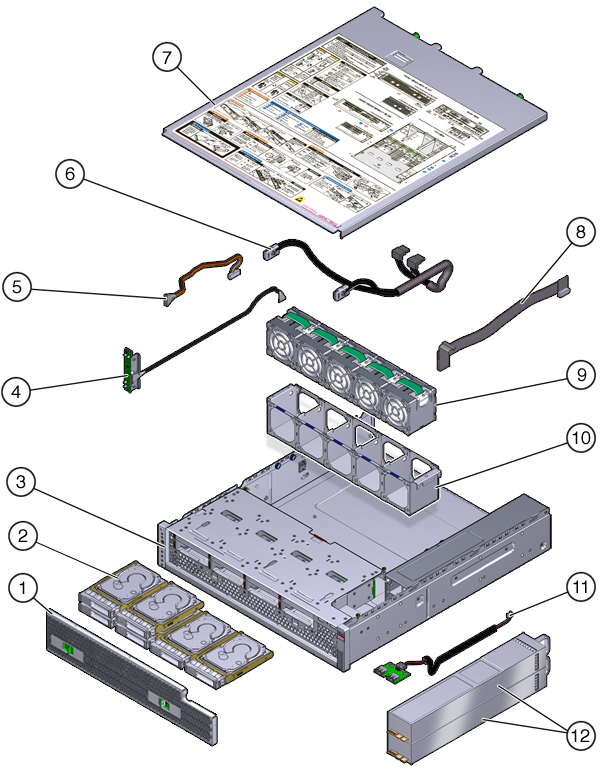

图 1-27 ZS3-2 控制器的存储、电源和风扇组件
|
|---|
1 空气过滤器 | 5 驱动器电源电缆 (FRU) | 9 风扇模块 | 2 驱动器 | 6 驱动器信号电缆 (FRU) | 10 风扇托盘 | 3 机箱 (FRU) | 7 顶盖 | 11 USB 板 (FRU) | 4 LED 指示灯板 (FRU) | 8 PDB 信号电缆 (FRU) | 12 电源设备 |
|
