ZS3-2 前面板

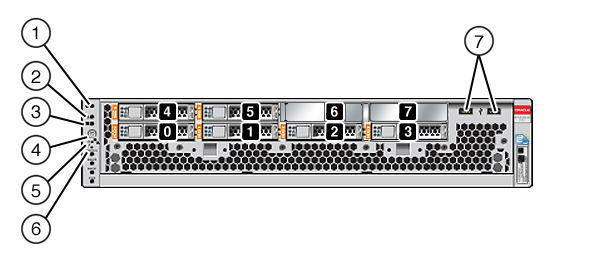

下图显示了 ZS3-2 控制器驱动器插槽和前面板组件。
图 1-24 ZS3-2 控制器前面板
驱动器插槽 0 和 1 有两个已镜像的 900GB SAS-2 引导驱动器。最多可以有四个 1.6TB 闪存读取优化 (Readzilla) 固态驱动器 (solid state drive, SSD) 按顺序安装在插槽 2 到插槽 5 中。插槽 6 和插槽 7 为空，且必须包含驱动器填充面板。
| ||||||||||
注 - 当前未使用风扇/CPU/内存需要维修 LED 指示灯下方的 LED 指示灯。
下图显示了 ZS3-2 控制器驱动器插槽和前面板组件。
图 1-24 ZS3-2 控制器前面板
驱动器插槽 0 和 1 有两个已镜像的 900GB SAS-2 引导驱动器。最多可以有四个 1.6TB 闪存读取优化 (Readzilla) 固态驱动器 (solid state drive, SSD) 按顺序安装在插槽 2 到插槽 5 中。插槽 6 和插槽 7 为空，且必须包含驱动器填充面板。
| ||||||||||
