Contrôleur 7420 autonome avec étagères de disques DE2-24 (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 3-6 Contrôleur 7420 autonome avec trois HBA connectés à une étagère de disques DE2-24 dans une chaîne unique
Figure 3-7 Contrôleur 7420 autonome avec trois HBA connectés à deux étagères de disques DE2-24 dans deux chaînes
Figure 3-8 Contrôleur 7420 autonome avec trois HBA connectés à trois étagères de disques DE2-24 dans trois chaînes
Figure 3-9 Contrôleur 7420 autonome avec trois HBA connectés à six étagères de disques DE2-24 dans trois chaînes

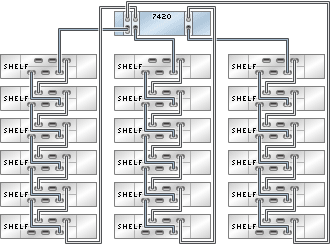

Figure 3-10 Contrôleur 7420 autonome avec trois HBA connectés à 18 étagères de disques DE2-24 dans trois chaînes
Figure 3-11 Plusieurs étagères de disques dans une chaîne unique
