Contrôleurs ZS4-4/ZS3-4 en cluster avec étagères de disques mixtes (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage ZS3-4 en cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
-
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
-
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.
Figure 5-25 Contrôleurs ZS4-4/ZS3-4 en cluster avec deux HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

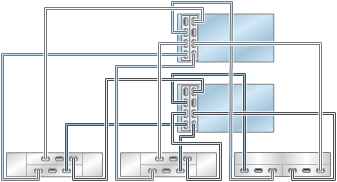

Figure 5-26 Contrôleurs ZS4-4/ZS3-4 en cluster avec deux HBA connectés à trois étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

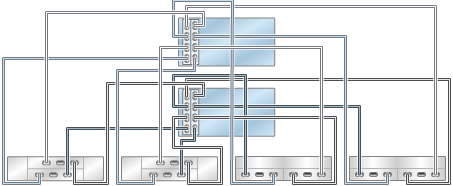

Figure 5-27 Contrôleurs ZS4-4/ZS3-4 en cluster avec deux HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

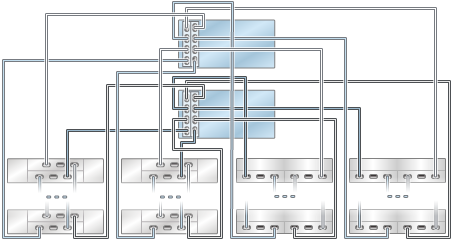

Figure 5-28 Contrôleurs ZS4-4/ZS3-4 en cluster avec deux HBA connectés à plusieurs étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)
Figure 5-29 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-30 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
