Câblage de contrôleurs 7420 en cluster avec des étagères de disques mixtes
Contrôleurs 7420 en cluster avec étagères de disques mixtes (2 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 en cluster avec deux HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.
Figure 5-93 Contrôleurs 7420 en cluster avec deux HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)
Figure 5-94 Contrôleurs 7420 en cluster avec deux HBA connectés à trois étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)
Figure 5-95 Contrôleurs 7420 en cluster avec deux HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)
Figure 5-96 Contrôleurs 7420 en cluster avec deux HBA connectés à plusieurs étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)
Figure 5-97 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-98 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
Contrôleurs 7420 en cluster avec étagères de disques mixtes (3 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs en cluster Oracle ZFS Storage 7420 avec trois HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.

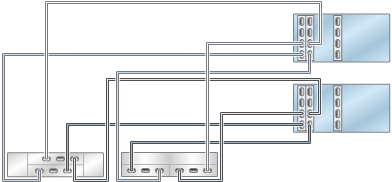

Figure 5-99 Contrôleurs 7420 en cluster avec trois HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

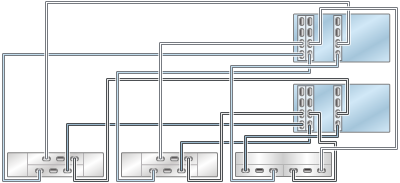

Figure 5-100 Contrôleurs 7420 en cluster avec trois HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)

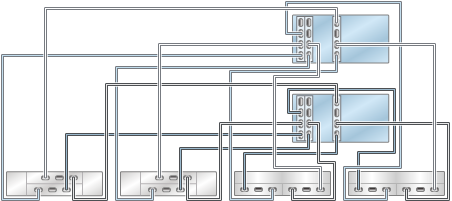

Figure 5-101 Contrôleurs 7420 en cluster avec trois HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

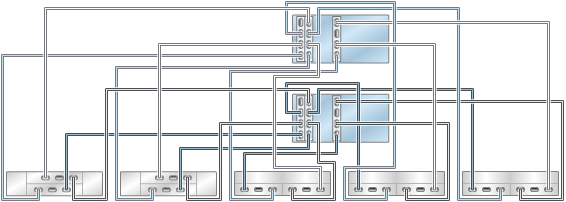

Figure 5-102 Contrôleurs 7420 en cluster avec trois HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)

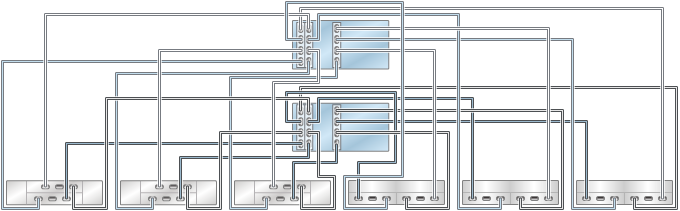

Figure 5-103 Contrôleurs 7420 en cluster avec trois HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)

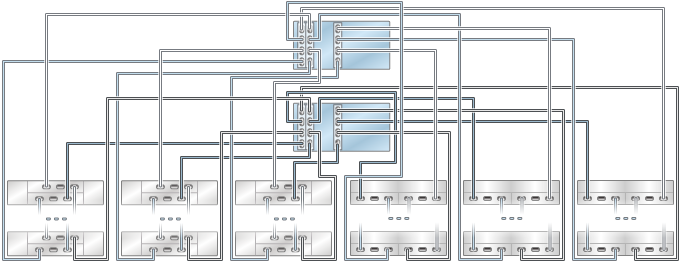

Figure 5-104 Contrôleurs 7420 en cluster avec trois HBA connectés à plusieurs étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)
Figure 5-105 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-106 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
Contrôleurs 7420 en cluster avec étagères de disques mixtes (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 en cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur. Les HBA SAS-2 4X4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.

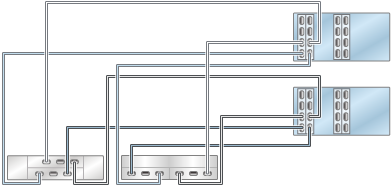

Figure 5-107 Contrôleurs 7420 en cluster avec quatre HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

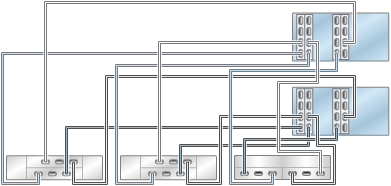

Figure 5-108 Contrôleurs 7420 en cluster avec quatre HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)

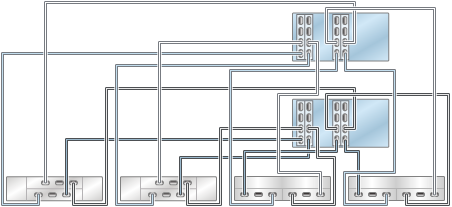

Figure 5-109 Contrôleurs 7420 en cluster avec quatre HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

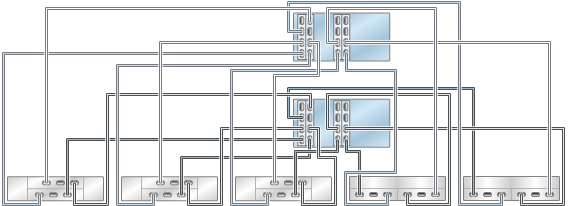

Figure 5-110 Contrôleurs 7420 en cluster avec quatre HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)

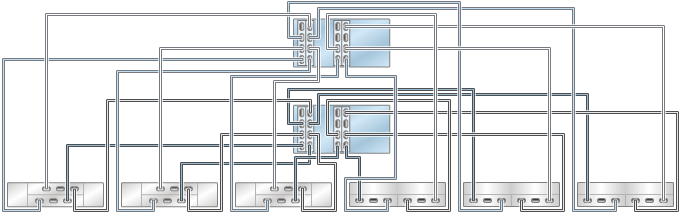

Figure 5-111 Contrôleurs 7420 en cluster avec quatre HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)

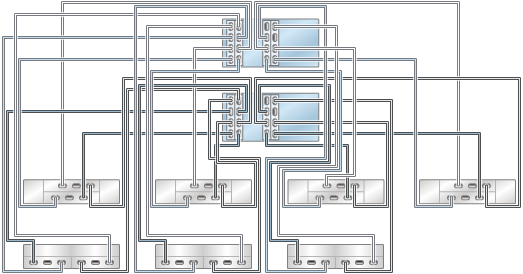

Figure 5-112 Contrôleurs 7420 en cluster avec quatre HBA connectés à sept étagères de disques mixtes dans sept chaînes (DE2-24 affiché en haut)
Figure 5-113 Contrôleurs 7420 en cluster avec quatre HBA connectés à huit étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)
Figure 5-114 Contrôleurs 7420 en cluster avec quatre HBA connectés à plusieurs étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)
Figure 5-115 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 5-116 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
