Contrôleurs 7420 en cluster avec étagères de disques Sun Disk Shelf (5 HBA)

Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs en cluster Oracle ZFS Storage 7420 avec cinq HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.

Figure 4-46  Contrôleurs 7420 en cluster avec cinq HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique

Figure 4-47  Contrôleurs 7420 en cluster avec cinq HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes

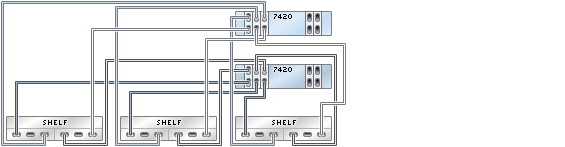

Figure 4-48  Contrôleurs 7420 en cluster avec cinq HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes

Figure 4-49  Contrôleurs 7420 en cluster avec cinq HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes

Figure 4-50  Contrôleurs 7420 en cluster avec cinq HBA connectés à cinq étagères de disques Sun Disk Shelf dans cinq chaînes

Figure 4-51  Contrôleurs 7420 en cluster avec cinq HBA connectés à dix étagères de disques Sun Disk Shelf dans cinq chaînes

Figure 4-52  Contrôleurs 7420 en cluster avec cinq HBA connectés à 30 étagères de disques Sun Disk Shelf dans cinq chaînes
