7420 autonome avec étagères de disques Sun Disk Shelf (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs autonomes Oracle ZFS Storage 7420 avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Getting Started with Cabling.
Remarque - Pour les emplacements des ports matériels, reportez-vous à la section Options PCIe dans la Présentation de la maintenance matérielle de votre modèle de contrôleur.
Figure 4-10 Contrôleur 7420 autonome avec quatre HBA connectés à une étagère de disques Sun Disk Shelf dans une chaîne unique
Figure 4-11 Contrôleur 7420 autonome avec quatre HBA connectés à deux étagères de disques Sun Disk Shelf dans deux chaînes
Figure 4-12 Contrôleur 7420 autonome avec quatre HBA connectés à trois étagères de disques Sun Disk Shelf dans trois chaînes
Figure 4-13 Contrôleur 7420 autonome avec quatre HBA connectés à quatre étagères de disques Sun Disk Shelf dans quatre chaînes

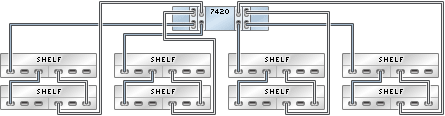

Figure 4-14 Contrôleur 7420 autonome avec quatre HBA connectés à huit étagères de disques Sun Disk Shelf dans quatre chaînes

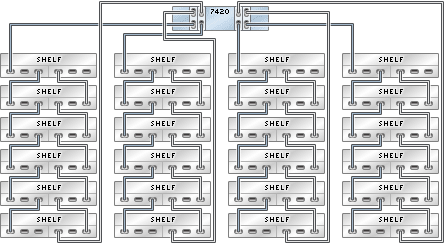

Figure 4-15 Contrôleur 7420 autonome avec quatre HBA connectés à 24 étagères de disques Sun Disk Shelf dans quatre chaînes
